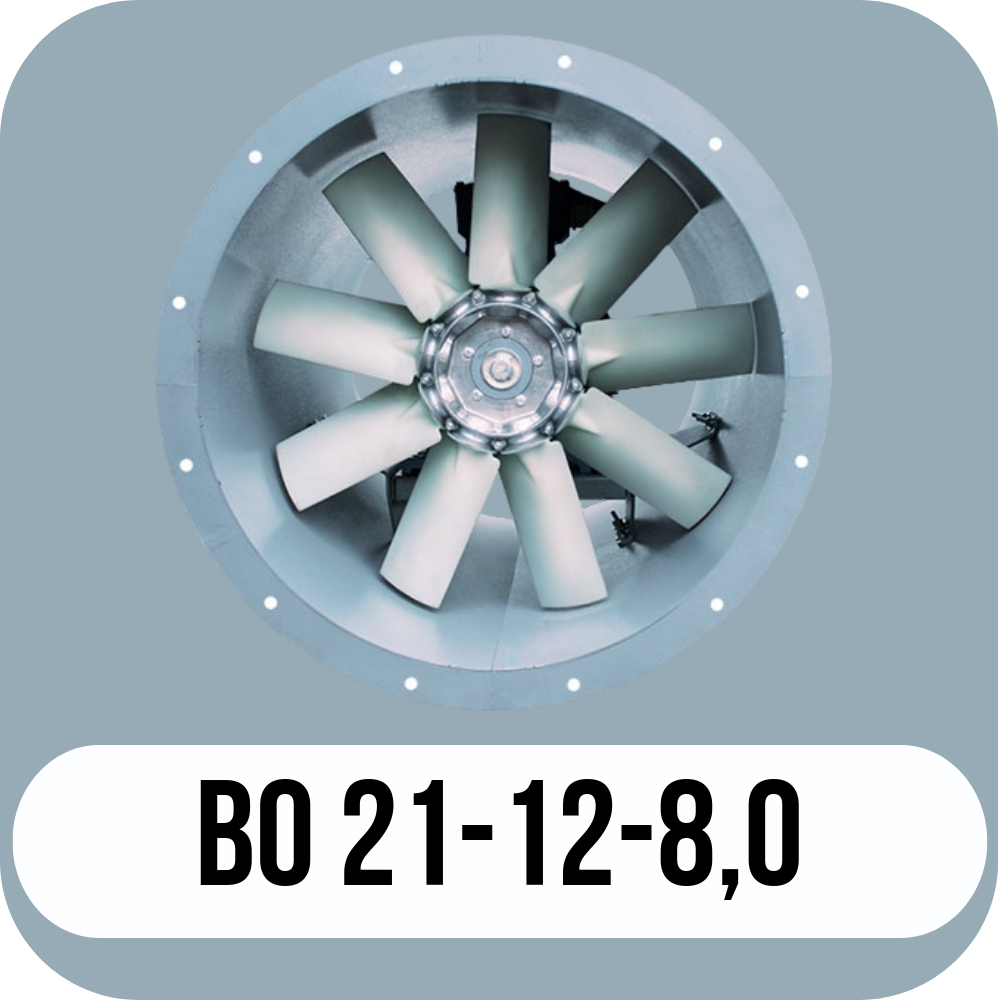

ВО 21-12-8,0

Для приточной и вытяжной вентиляции Общепромышленное и взрывозащищенное исполнение Корпус из окрашенной углеродистой стали Лопатки — из полиамида, усиленного стекловолокном



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5



Назначение

• Осевые вентиляторы ВО 21-12-8,0 предназначены для эксплуатации в условиях умеренного климата второй категории по ГОСТ 15150-69.
• Температурный диапазон окружающей среды: от -40°C до +40°C. Для холодных климатических условий возможна эксплуатация при температуре от -60°C до +45°C.
• Перемещаемая среда не должна содержать липких, абразивных или волокнистых веществ, а также паров, пыли или примесей, агрессивных по отношению к углеродистым сталям, алюминиевым сплавам и полиамидным материалам.
• Концентрация твёрдых примесей и пыли не должна превышать 0,1 г/м³.
• Среднее значение виброскорости внешних источников вибрации в месте установки не должно превышать 2 мм/с.



Технические характеристики ВО 21-12-8,0

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м³/ч	Q max, м³/ч	Pv max, Па	Pv min, Па	Масса, кг
								6-Т	1,1	750	12915	19885	126	76	73
9-Х	1,1	750	13994	21777	127	92	73
12-Х	1,5	750	15326	22595	148	100	78
1-М	0,37	1000	8050	15200	90	45	53
1-О	0,55	1000	10300	17600	95	58	54
4-М	0,55	1000	8274	16096	134	51	54
6-М	0,75	1000	9660	17075	168	58	62
6-Н	1,1	1000	10069	18861	176	69	64
6-О	1,1	1000	11721	20606	184	83	64
6-Р	1,5	1000	13346	22411	195	98	72
6-С	1,5	1000	14220	23993	204	111	72
6-Т	2,2	1000	17438	27596	219	148	81
9-Х	3	1000	19085	29722	236	169	108
12-Х	3	1000	20975	30905	275	184	109
1-М	1,5	1500	12000	24000	224	109	60
1-О	1,5	1500	16300	27500	235	145	60
4-М	2,2	1500	12998	25482	337	125	71
6-М	3	1500	15050	26733	410	137	75
6-Н	3	1500	16697	29463	428	168	75
6-О	4	1500	18429	32608	461	209	84
6-Р	5,5	1500	20804	35116	479	238	114
6-С	5,5	1500	22257	37597	499	271	114
6-Т	7,5	1500	27043	42891	527	354	139
9-Х	7,5	1500	28826	44843	537	387	139
12-Х	11	1500	31498	46680	628	420	152
4-Р	11	3000	16044	26578	1095	564	112
6-С	11	3000	16316	27502	1258	609	112

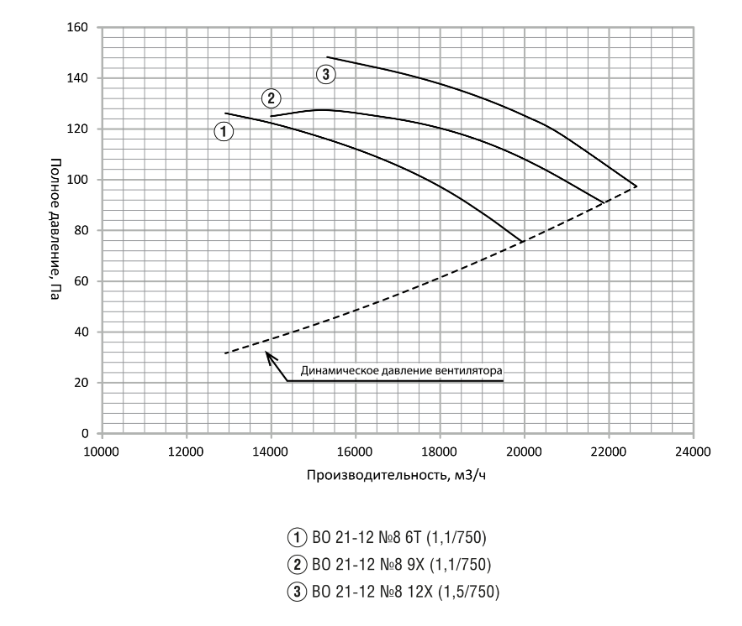

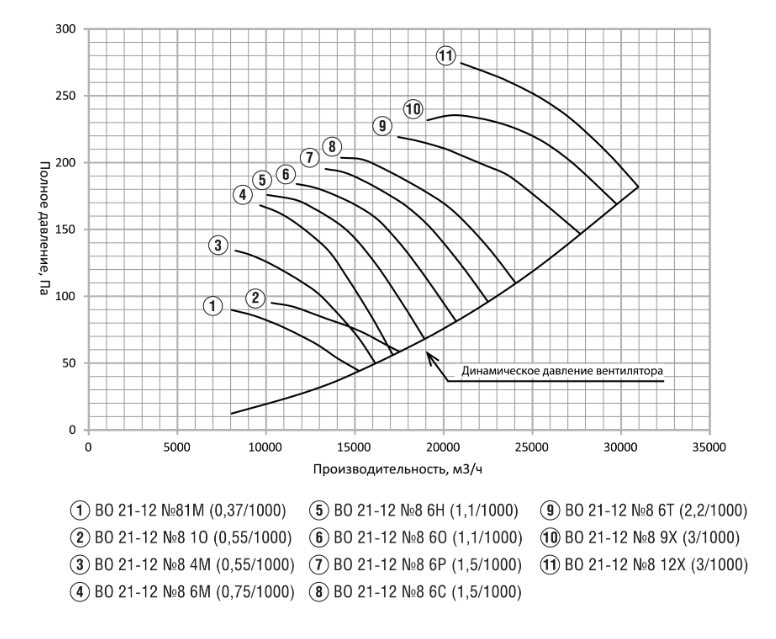

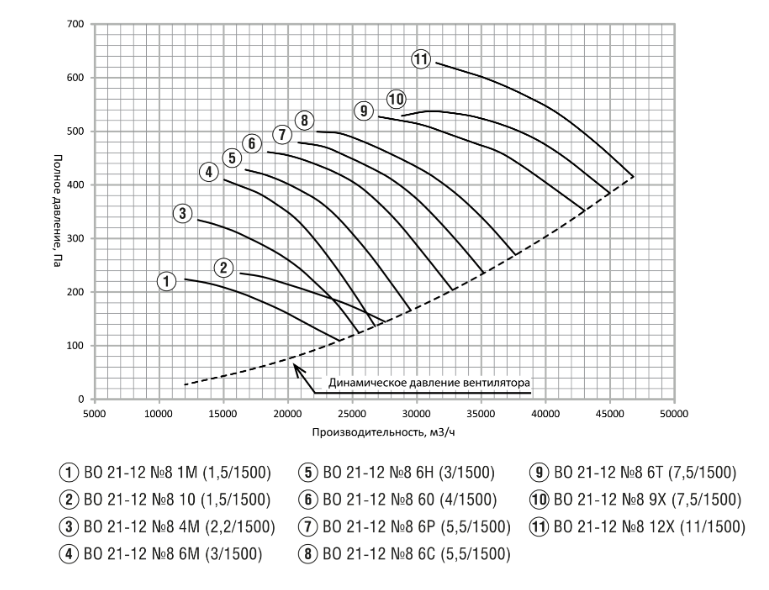

Аэродинамические характеристики ВО 21-12-8,0







Акустические характеристики осевого вентилятора ВО 21-12-8,0

Индекс колеса	Мощность двигателя, кВт	Частота, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц								Lpa, дБа
			63	125	250	500	1000	2000	4000	8000
6-Т	1,1	750	77	73	72	70	70	70	69	65	81
9-Х	1,1	750	76	73	71	71	71	70	69	62	81
12-Х	1,5	750	78	75	73	69	71	70	67	61	82
1-М	0,37	1000	77	73	72	68	66	66	69	66	81
1-О	0,55	1000	73	70	68	68	67	68	70	66	79
4-М	0,55	1000	75	74	76	76	76	74	75	68	84
6-М	0,75	1000	78	77	75	77	77	76	77	72	86
6-Н	1,1	1000	79	77	75	77	77	76	76	72	85
6-О	1,1	1000	78	77	75	76	76	75	75	71	85
6-Р	1,5	1000	80	78	76	75	76	76	75	71	85
6-С	1,5	1000	81	78	76	75	76	76	75	71	86
6-Т	2,2	1000	82	78	77	75	75	75	75	70	86
9-Х	3	1000	82	79	77	78	77	76	76	69	87
12-Х	3	1000	84	81	79	76	77	76	74	68	88
1-М	1,5	1500	86	82	81	78	76	76	79	76	90
1-О	1,5	1500	83	80	78	78	77	78	80	76	88
4-М	2,2	1500	84	84	85	85	85	83	85	78	93
6-М	3	1500	87	87	85	87	87	86	86	81	95
6-Н	3	1500	88	87	85	86	86	85	85	81	95
6-О	4	1500	88	87	85	85	85	85	84	80	94
6-Р	5,5	1500	89	87	85	85	86	85	85	81	95
6-С	5,5	1500	91	88	86	85	85	86	85	81	95
6-Т	7,5	1500	92	88	87	85	85	85	84	80	96
9-Х	7,5	1500	91	88	86	87	86	85	85	78	96
12-Х	11	1500	93	90	88	85	86	85	83	77	97
4-Р	11	3000	94	92	90	94	89	90	91	85	100
6-С	11	3000	95	92	94	92	93	92	93	90	102

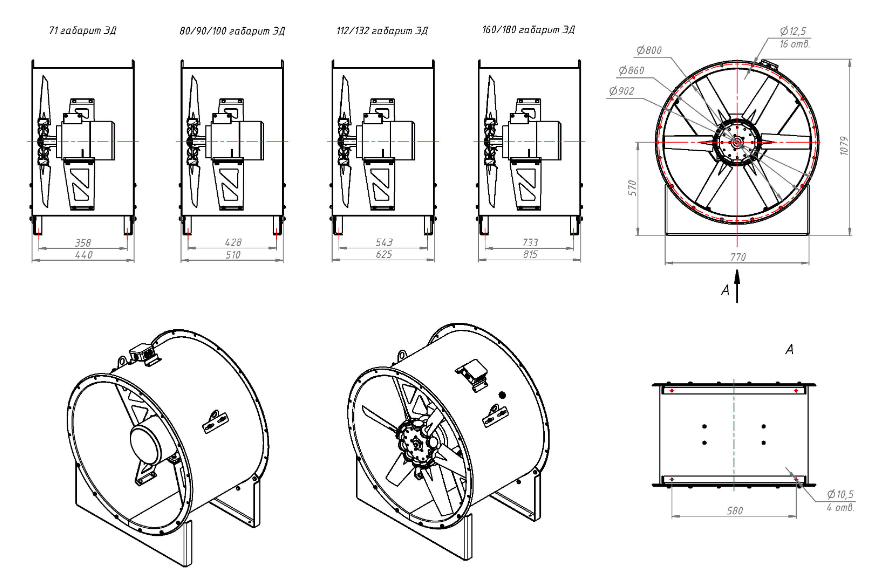

Габаритные и присоединительные размеры ВО 21-12-8,0
