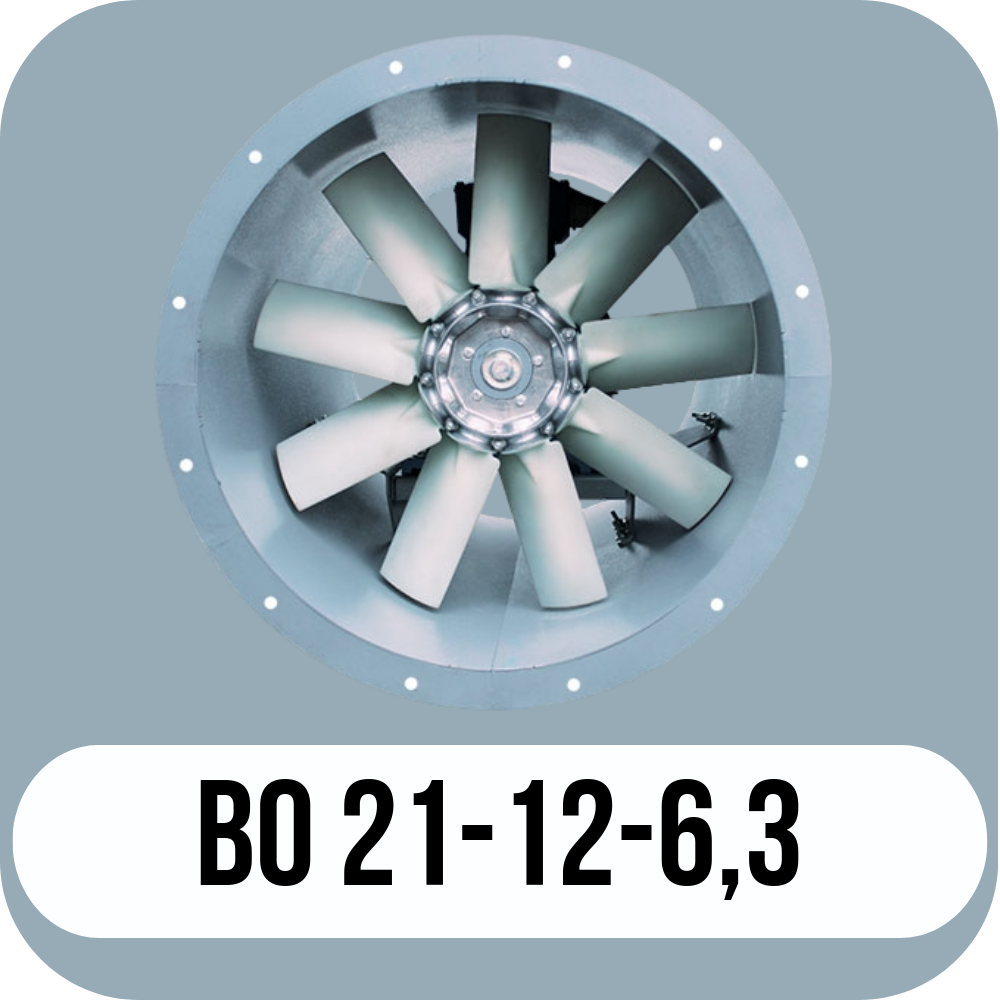

ВО 21-12-6,3

Для приточной и вытяжной вентиляции Общепромышленное и взрывозащищенное исполнение Корпус из окрашенной углеродистой стали Лопатки — из полиамида, усиленного стекловолокном



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5



Назначение

• Осевые вентиляторы ВО 21-12-6,3 предназначены для эксплуатации в условиях умеренного климата второй категории по ГОСТ 15150-69.
• Температурный диапазон окружающей среды: от -40°C до +40°C. Для холодных климатических условий возможна эксплуатация при температуре от -60°C до +45°C.
• Перемещаемая среда не должна содержать липких, абразивных или волокнистых веществ, а также паров, пыли или примесей, агрессивных по отношению к углеродистым сталям, алюминиевым сплавам и полиамидным материалам.
• Концентрация твёрдых примесей и пыли не должна превышать 0,1 г/м³.
• Среднее значение виброскорости внешних источников вибрации в месте установки не должно превышать 2 мм/с.



Технические характеристики ВО 21-12-6,3

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м³/ч	Q max, м³/ч	Pv max, Па	Pv min, Па	Масса, кг
								4-О	0,37	1000	6163	10801	120	59	37
4-C	0,55	1000	7216	12116	128	73	38
7-Х	0,55	1000	8667	13268	130	89	38
8-Х	0,55	1000	7237	13532	109	92	38
9-Т	0,75	1000	8433	13930	165	98	44
9-Х	1,1	1000	9555	15294	162	118	46
1-Е	0,37	1500	5130	11400	173	65	33
1-М	0,55	1500	6360	13500	194	90	36
1-Н	0,75	1500	7660	14400	195	103	36
4-М	1,1	1500	8301	14532	273	106	42
4-Н	1,1	1500	8996	15744	284	124	42
4-О	1,5	1500	9700	16963	297	145	44
4-Р	1,5	1500	10697	17920	302	160	44
8-Т	2,2	1500	13781	20100	302	205	49
8-Х	2,2	1500	11629	21835	284	239	49
6-Т	2,2	1500	12257	21295	365	227	49
6-Х	3	1500	14810	23659	385	280	53
1-Е	4	3000	10800	23500	728	273	52
1-М	5,5	3000	12700	27600	809	374	62
1-Н	7,5	3000	13200	29700	828	436	83
1-О	7,5	3000	17600	31700	849	492	83
4-М	11	3000	17040	29888	1156	450	113
4-Н	11	3000	18449	32311	1200	528	113
4-О	11	3000	19914	34802	1246	608	113
4-О	7,5	3000	16550	25331	1057	512	83
4-Р	11	3000	16044	26578	1095	564	112
6-С	11	3000	16316	27502	1258	609	112

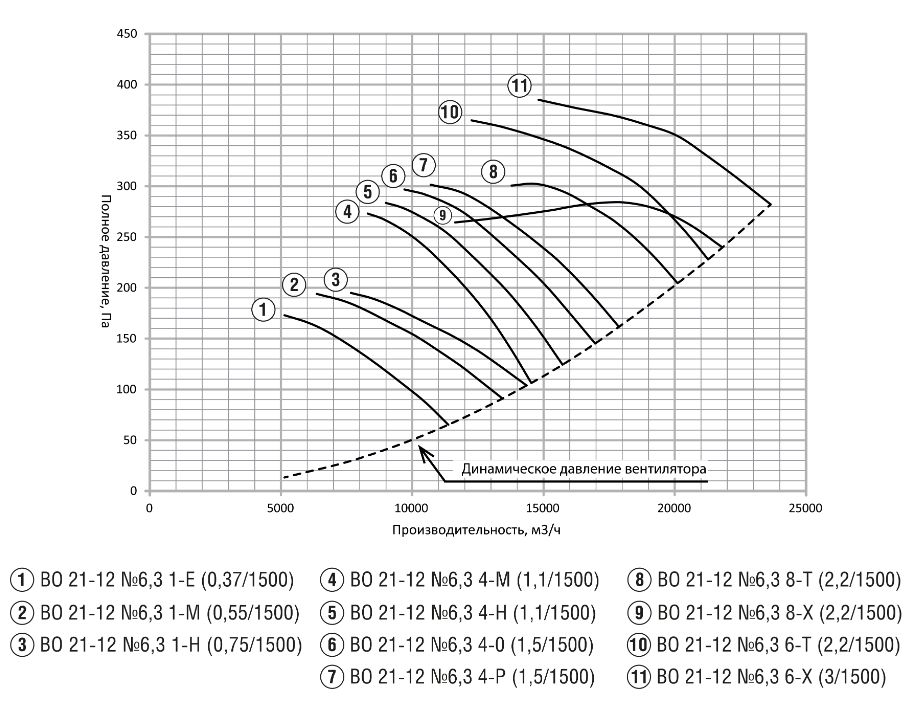

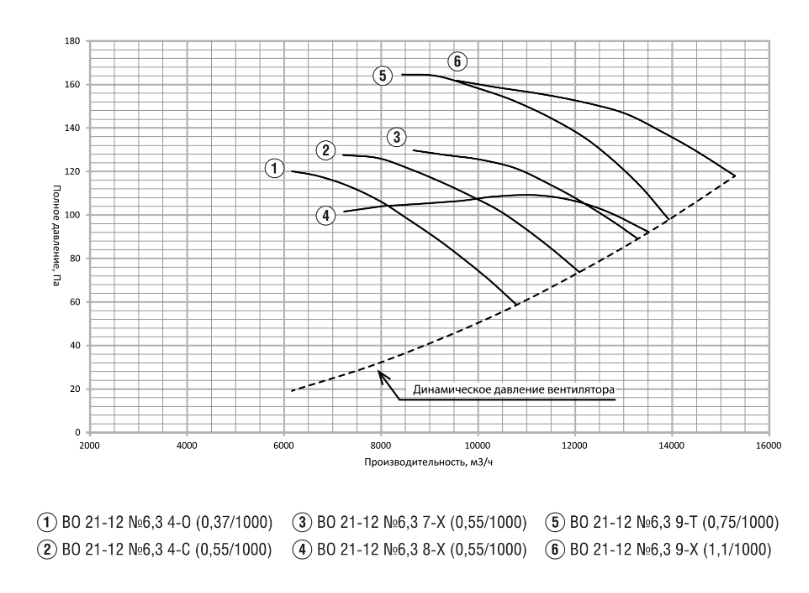

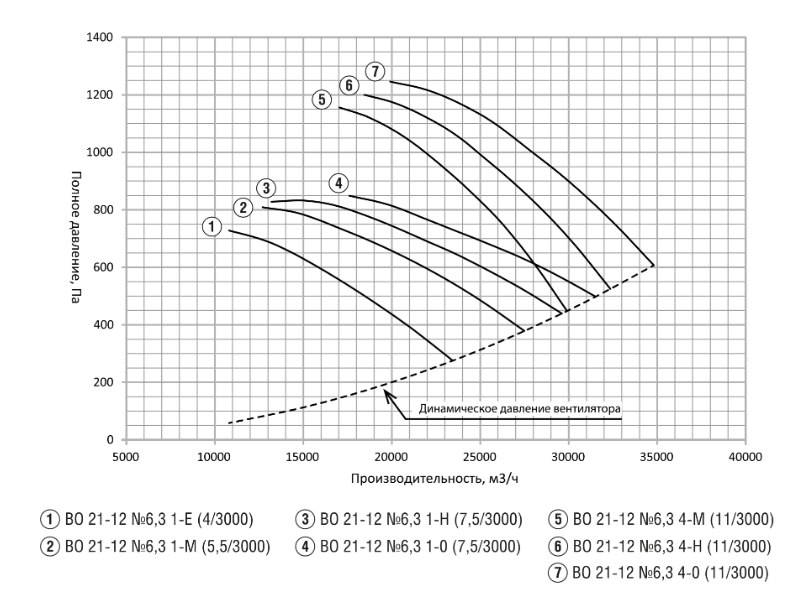

Аэродинамические характеристики ВО 21-12-6,3





Акустические характеристики осевого вентилятора ВО 21-12-6,3

Индекс колеса	Мощность двигателя, кВт	Частота, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц								Lpa, дБа
			63	125	250	500	1000	2000	4000	8000
4-О	0,37	1000	72	67	67	66	65	66	67	60	76
4-C	0,55	1000	74	71	69	68	68	67	68	61	79
7-Х	0,55	1000	75	73	71	71	71	70	69	65	80
8-Х	0,55	1000	75	72	70	70	69	69	69	63	80
9-Т	0,75	1000	73	70	68	69	69	69	69	63	78
9-Х	1,1	1000	75	72	70	71	71	70	71	65	80
1-Е	0,37	1500	75	72	70	70	69	68	72	68	80
1-М	0,55	1500	77	73	72	72	71	71	72	68	82
1-Н	0,75	1500	78	73	73	73	72	72	74	70	83
4-М	1,1	1500	78	76	74	74	73	74	76	70	84
4-Н	1,1	1500	80	78	76	75	74	75	77	70	85
4-О	1,5	1500	82	77	77	76	75	76	77	70	86
4-Р	1,5	1500	83	79	78	77	76	76	77	70	87
8-Т	2,2	1500	86	80	81	79	79	78	78	72	90
8-Х	2,2	1500	85	82	80	80	79	79	79	73	90
6-Т	2,2	1500	82	80	79	79	80	79	80	76	89
6-Х	3	1500	84	81	79	80	81	79	80	74	90
1-Е	4	3000	91	88	86	86	85	84	88	83	96
1-М	5,5	3000	93	89	88	88	87	87	88	84	97
1-Н	7,5	3000	94	89	89	89	88	88	89	85	99
1-О	7,5	3000	96	89	91	91	90	90	91	87	100
4-М	11	3000	94	92	90	90	89	90	92	86	100
4-Н	11	3000	96	93	91	91	90	91	92	86	101
4-О	11	3000	98	93	93	92	91	92	93	86	102
4-О	7,5	3000	92	91	89	92	88	89	91	85	99
4-Р	11	3000	94	92	90	94	89	90	91	85	100
6-С	11	3000	95	92	94	92	93	92	93	90	102

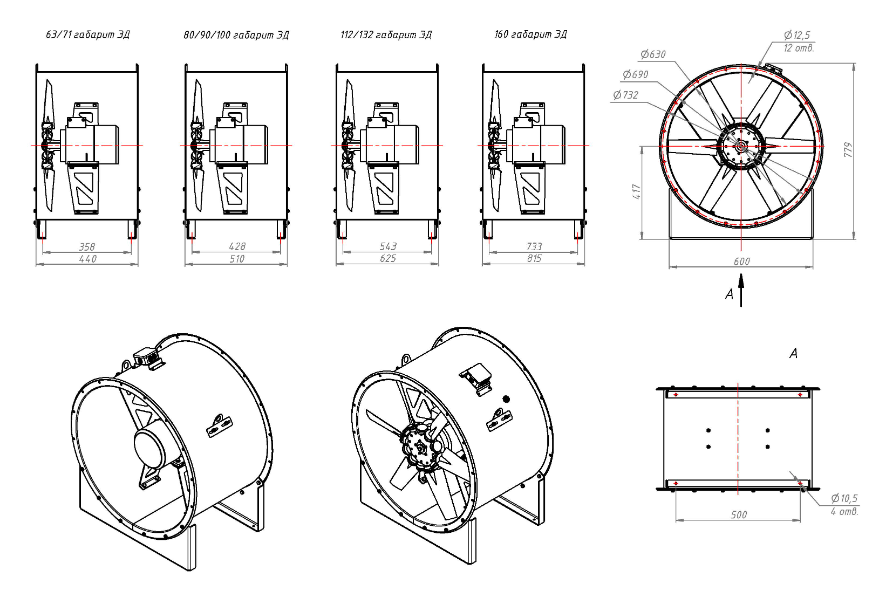

Габаритные и присоединительные размеры ВО 21-12-6,3
