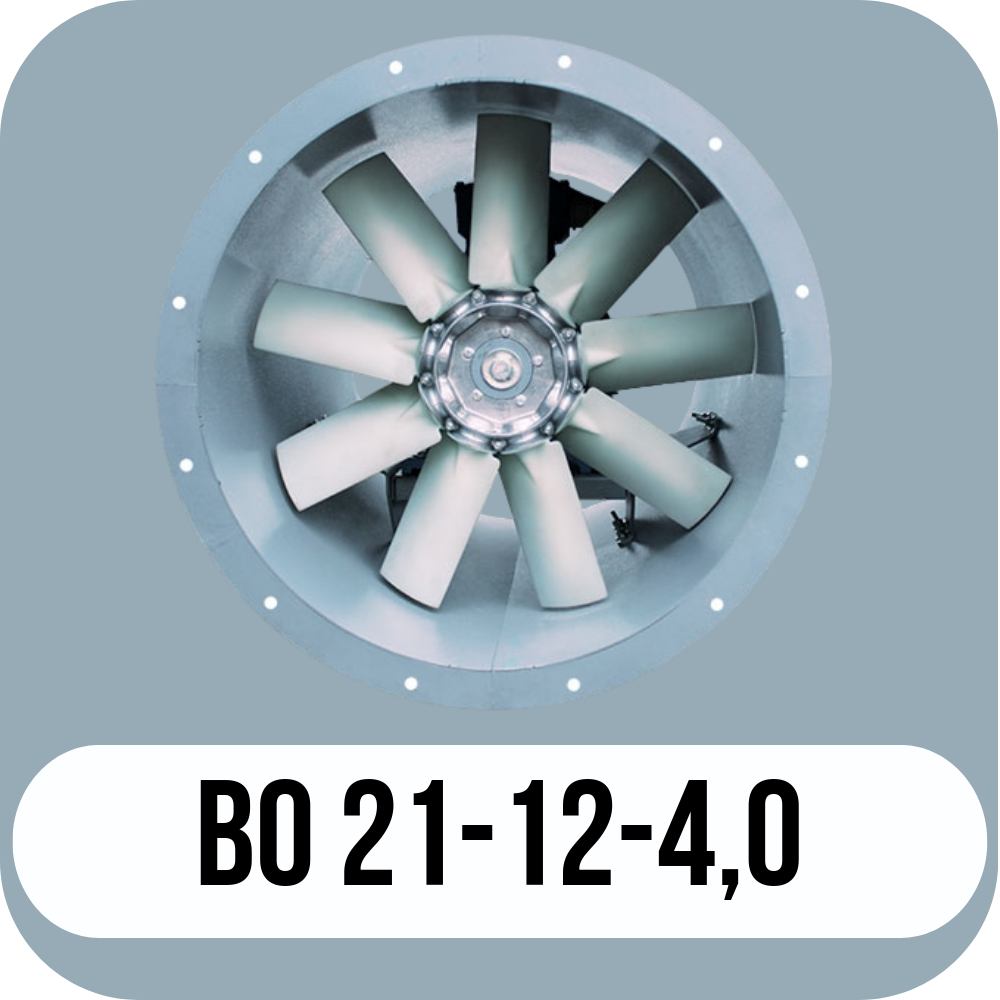

ВО 21-12-4,0

Для приточной и вытяжной вентиляции Общепромышленное и взрывозащищенное исполнение Корпус из окрашенной углеродистой стали Лопатки — из полиамида, усиленного стекловолокном



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5



Назначение

• Осевые вентиляторы ВО 21-12-4,0 предназначены для эксплуатации в условиях умеренного климата второй категории по ГОСТ 15150-69.
• Температурный диапазон окружающей среды: от -40°C до +40°C. Для холодных климатических условий возможна эксплуатация при температуре от -60°C до +45°C.
• Перемещаемая среда не должна содержать липких, абразивных или волокнистых веществ, а также паров, пыли или примесей, агрессивных по отношению к углеродистым сталям, алюминиевым сплавам и полиамидным материалам.
• Концентрация твёрдых примесей и пыли не должна превышать 0,1 г/м³.
• Среднее значение виброскорости внешних источников вибрации в месте установки не должно превышать 2 мм/с.



Технические характеристики Осевые вентиляторы ВО 21-12 №4,0

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м³/ч	Q max, м³/ч	Pv max, Па	Pv min, Па	Масса, кг
								1-А	0,18	1500	1010	2480	87	19	19
1-Е	0,18	1500	1030	2880	103	25	19
1-М	0,18	1500	1510	3280	100	34	19
4-М	0,18	1500	2151	3597	129	40	20
4-С	0,25	1500	2440	4790	133	70	22
4-Т	0,37	1500	2830	5270	144	84	22
1-А	0,55	3000	2530	5160	351	82	22
1-Е	0,75	3000	2220	6070	451	112	26
1-М	1,1	3000	3830	6910	414	148	29
4-М	1,5	3000	4508	7594	576	179	32
4-С	2,2	3000	5261	9674	592	291	34

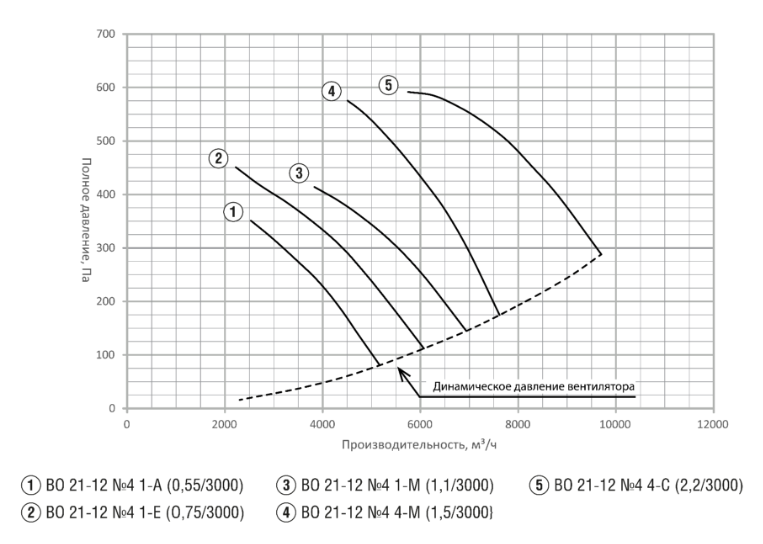

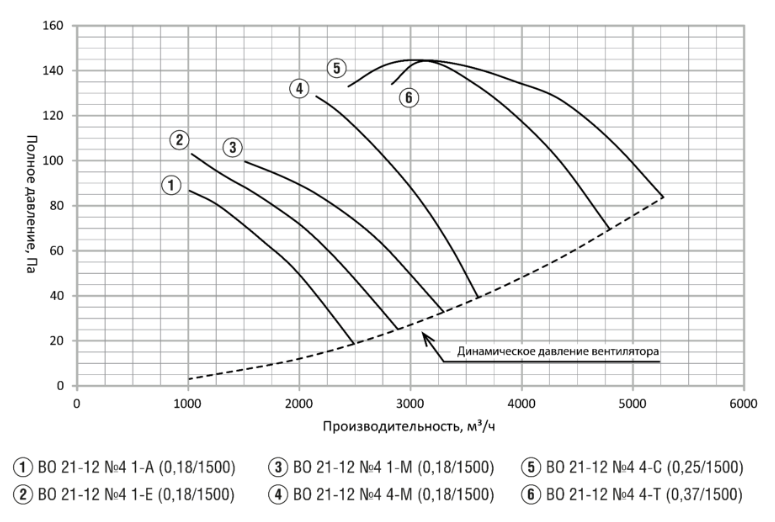

Аэродинамические характеристики ВО 21-12 №4,0





Акустические характеристики осевого вентилятора ВО 21-12 №4,0

Индекс колеса	Мощность двигателя, кВт	Частота, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц								Lpa, дБа
			63	125	250	500	1000	2000	4000	8000
1-А	0,18	1500	69	66	64	61	60	59	59	53	73
1-Е	0,18	1500	70	67	65	64	62	61	63	57	74
1-М	0,18	1500	69	65	64	63	64	61	63	56	73
4-М	0,18	1500	71	69	67	65	64	62	64	57	76
4-С	0,25	1500	74	72	70	67	69	69	70	64	79
4-Т	0,37	1500	75	72	70	70	70	70	71	64	80
1-А	0,55	3000	85	82	80	77	76	75	75	69	88
1-Е	0,75	3000	86	83	81	80	77	76	78	72	90
1-М	1,1	3000	85	81	80	79	80	77	79	72	89
4-М	1,5	3000	87	86	84	82	81	79	80	73	92
4-С	2,2	3000	87	85	83	81	82	81	83	75	93

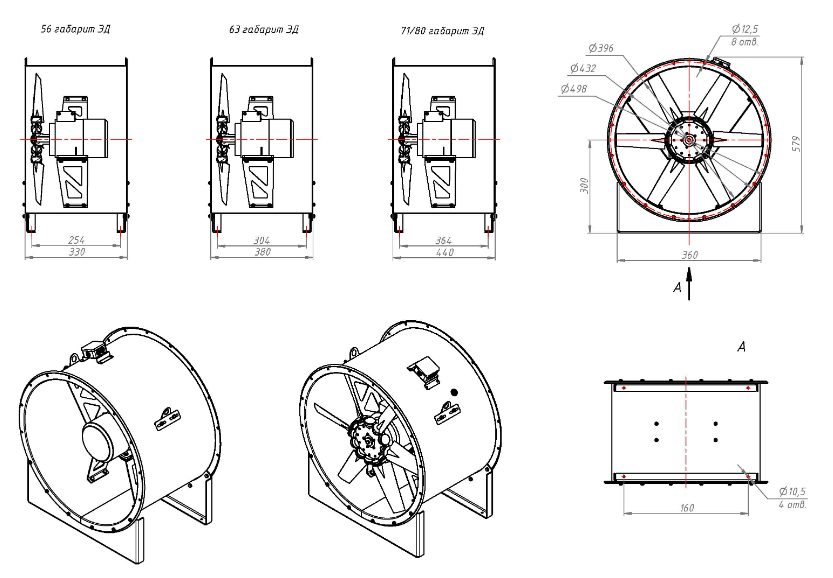

Габаритные и присоединительные размеры ВО 21-12 №4,0
