Вентиляторы пылевые ВР 100-45



  • Конструктивное исполнение лопаток рабочего колеса: загнутые вперед
  • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
  • Количество лопаток рабочего колеса: 6

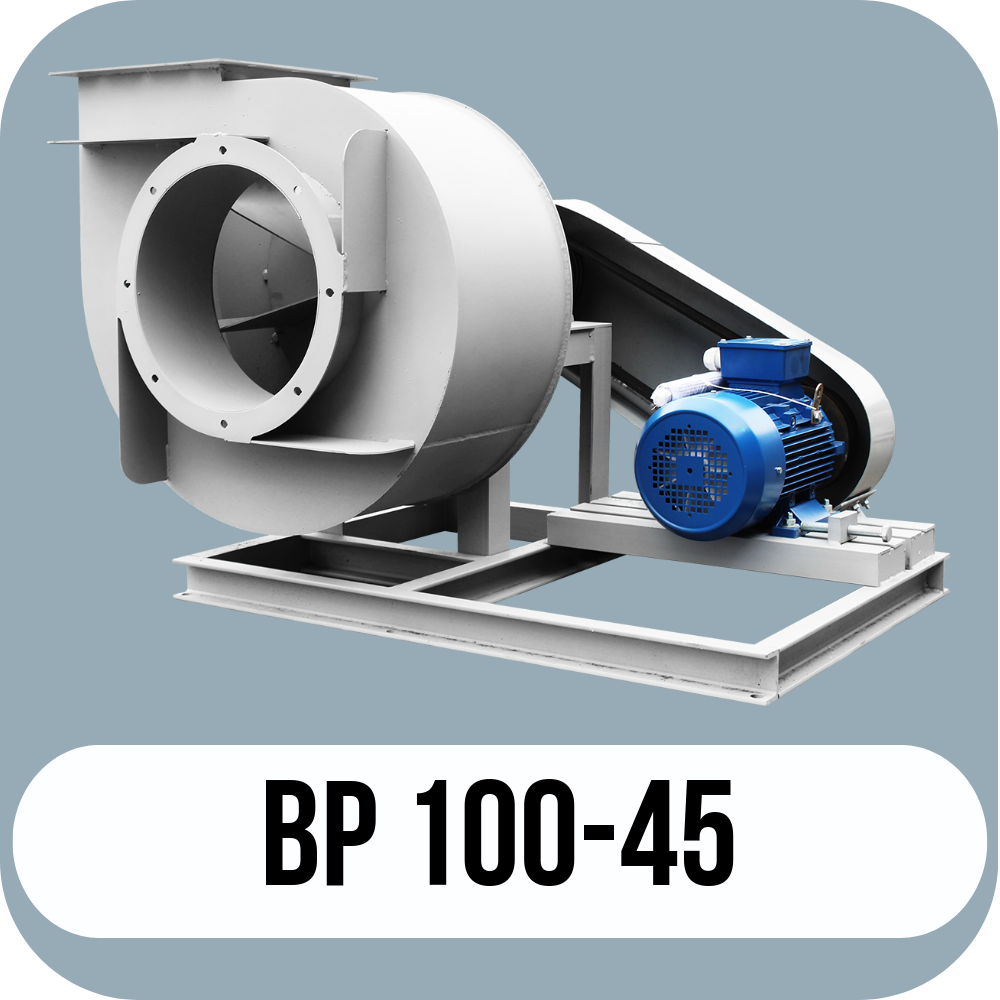

pyl2



Посмотреть весь ассортимент пылевых вентиляторов



Основные выпускаемые типоразмеры

2,5 3,15 4 5 6,3 8 10 12,5



Пылевые вентиляторы среднего давления ВР 100-45

Вентиляторы пылевые ВР 100-45 развивают среднее давление и работают в режиме одностороннего всасывания. Их основное назначение – перемещение воздуха и химически нейтральных газовоздушных сред. Пылевые вентиляторы ВР 100-45 широко используются в системах аспирации, пневмотранспортировки сыпучих материалов с мелкодисперсной фракцией, на производстве железобетонных изделий, в черной и цветной металлургии, на лесопилках, а также на металло- и деревообрабатывающих предприятиях.

Максимальное содержание пыли в воздушном потоке для вентиляторов пылевых ВР 100-45 составляет 600 г/м³. Предельная температура рабочей среды – до +80°C.

Рабочая среда – воздух и химически неагрессивные, неабразивные газо-пылевые смеси.

Вентиляторы в износостойком исполнении для перемещения малоабразивных сред изготавливаются по специальному запросу.



Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011

Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;



Конструктивные особенности вентилятора ВР 100-45

Вентиляторы пылевые ВР 100-45 среднего давления поставляются потребителю в полностью собранном и готовом к монтажу и эксплуатации виде. Основными конструктивными элементами являются опорная рама, корпус, рабочее колесо и электропривод.

Сварная опорная станина изготовлена из стандартизированного металлопроката. В ее нижней части предусмотрены отверстия под анкерные болты. Монтаж необходимо вести на жестком основании – железобетонном фундаменте или металлоконструкции перекрытия.

К опорной раме крепится спиральный корпус-«улитка», который в процессе монтажа может быть установлен под удобным углом к выходному воздуховоду. Корпус изготовлен из тонколистового металла и усилен оребрением для повышения жесткости и устойчивости.

Внутри корпуса размещено рабочее колесо радиального типа с шестью лопатками, отогнутыми в сторону вращения.

Привод в зависимости от компоновки может быть размещен соосно рабочему колесу на подставке (схема №1) или на опорной раме (схема №5). Во втором случае вращающий момент от ротора к рабочему колесу передается посредством ременной передачи.

В дополнительную комплектацию радиального пылевого вентилятора ВР 100-45 могут быть включены виброизоляционные опоры и гибкие вставки для подключения агрегата к воздуховодам.



Пылевые вентиляторы ВР 100-45 условия эксплуатации

Вентиляторы пылевые радиальные ВР 100-45 могут эксплуатироваться в регионах с умеренным (У) и тропическим (Т) климатом при температуре окружающей среды от -40°C до +40°C. Допускаемые категории размещения вентагрегатов – 3, 2 и 1 (при условии защиты электрической части от солнца и осадков).

Пылевые вентиляторы ВР 100-45 выпускаются в 8 типоразмерах. Для нормальных условий эксплуатации применяются агрегаты в общепромышленном исполнении. Также можно приобрести вентиляторы пылевые ВР 100-45 радиального типа в коррозионностойком и взрывозащищенном исполнениях, либо в их комбинации.



Основные варианты изготовления

ИндексНазначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
