Радиальный вентилятор ВР 100-45 №12,5

Конструктивное исполнение лопаток рабочего колеса: загнутые вперед Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания Количество лопаток рабочего колеса: 6

Посмотреть весь модельный ряд

Вентилятор пылевой ВР 100-45 №12,5 представляет собой радиальный вентилятор среднего давления и одностороннего всасывания. Он изготавливается по первой конструктивной схеме, что предполагает прямое соединение рабочего колеса с двигателем. Этот тип исполнения идеально подходит для работы в воздухе и химически нейтральных газовоздушных смесях с уровнем запыленности до 0,6 кг/м³. При этом максимально допустимая температура рабочей среды составляет +80°С.

Пылевой вентилятор ВР 100-45 №12,5 широко применяется в системах вентиляции общеобменного типа и в различных технологических системах, таких как аспирация, пневмотранспортировка сыпучих материалов с мелкодисперсной фракцией, а также на производстве железобетонных изделий, в черной и цветной металлургии, на лесопилках, металло- и деревообрабатывающих предприятиях и других областях.

Этот вентилятор представляет собой надежное и эффективное решение для обеспечения вентиляции и технологических процессов, где требуется высокая производительность и надежность в эксплуатации.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

2,5 3,15 4 5 6,3 8 10 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №12,5 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В   (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
750	30	63	225М8	18	48,6	1280	1700	690	ДО-44	8	ВР 203	10
1 000	75	142	280S6	23,7	64,8	2300	3200	970	ДО-44	8	ВР 203	10

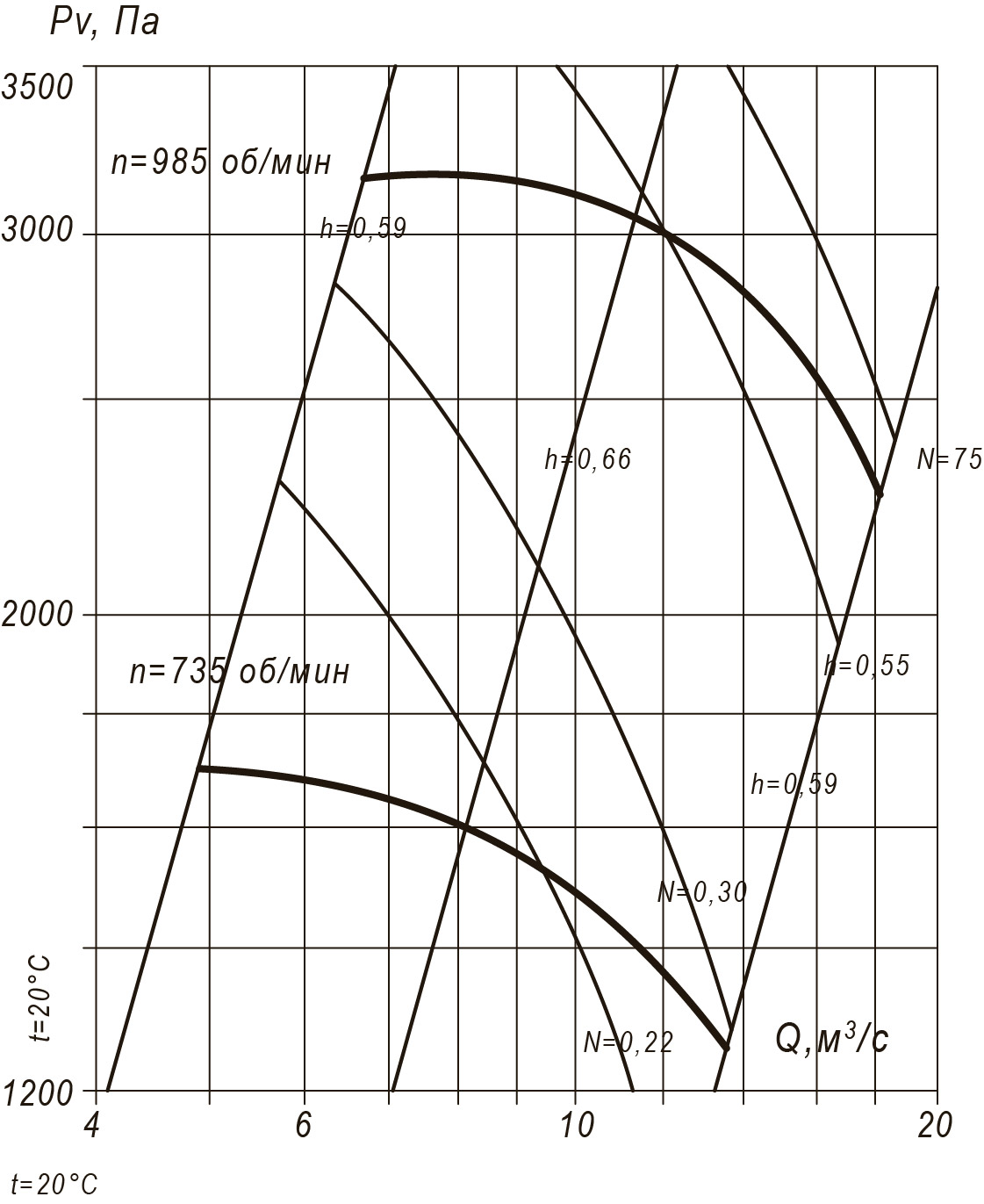

Аэродинамические характеристики радиального вентилятора ВР 100-45 №12,5, Исполнение 1

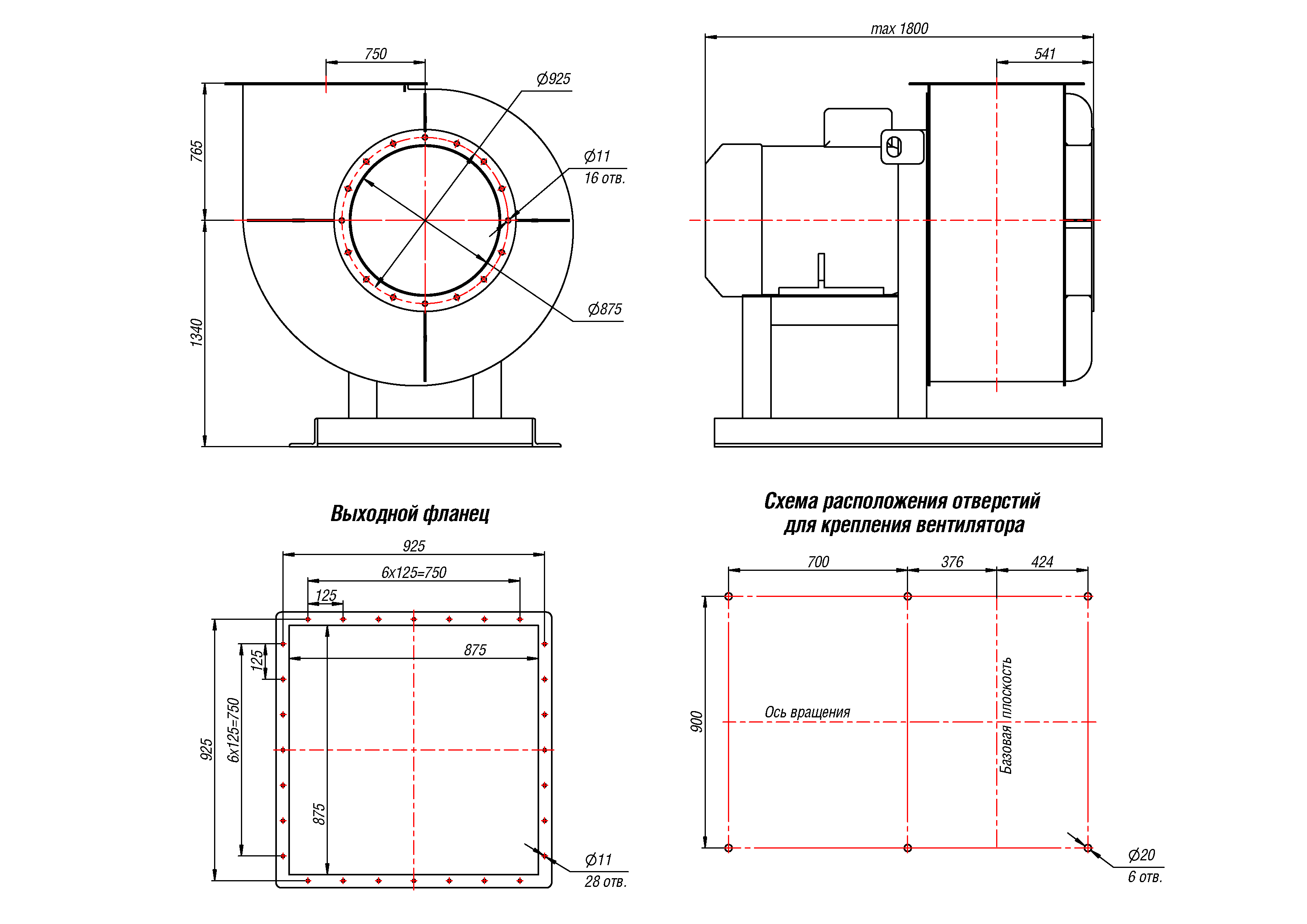

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №12,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №12,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2141	903	2105	765	1951	831	2756	1416	1813	1048	2577	1237



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2392	976	2460	1120	1813	765	2243	903	2392	1416	2171	831



Акустические характеристики радиального вентилятора ВР 100-45 №12,5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	93	101	102	104	101	100	99	92	104
1000	98	106	107	109	105	103	99	95	121
