Основные размеры

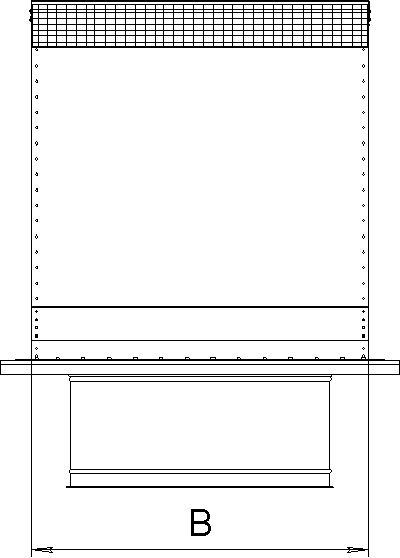

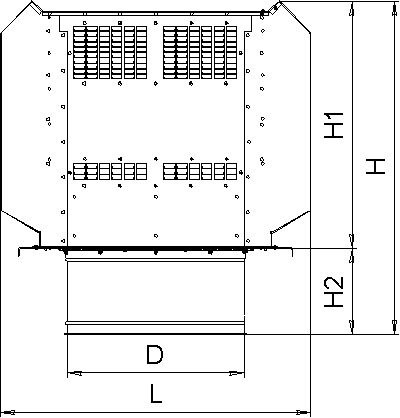

Габаритные размеры |
|
 |  |

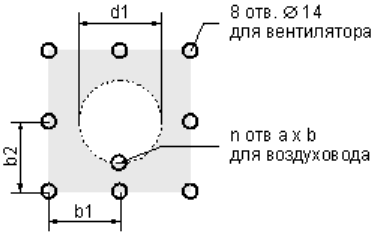

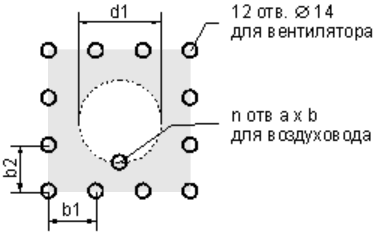

Крепление вентилятора ВКР ВВ ДУ 4 … 5 | Крепление вентилятора ВКР ВВ ДУ 6,3 .. 12,5 |
|
|
Маркировка
- Пример: Вентилятор ВКРВВ-Ду 10-18,5/1000 600ºC
- Обозначение: вентилятор крышной радиальный с вертикальным выбросом дымоудаления
- номер - 10
- установочная мощность Ny=18,5 кВт и частота вращения двигателя n=1000
- температура перемещаемых газов - 600ºC
Обозначение | Размеры | ||||||||||
H | H1 | H2 | D | L | B | d1 | b1 | b2 | n | а х b | |
ВКР ВВ ДУ - 4 | 580 | 400 | 180 | 400 | 690 | 550 | 430 | 305 | 305 | 8 | 7 х 12 |
ВКР ВВ ДУ - 5 | 940 | 696 | 240 | 500 | 876 | 650 | 530 | 355 | 355 | 10 | 7 х 12 |
ВКР ВВ ДУ - 6,3 | 1228 | 943 | 285 | 630 | 1090 | 784 | 660 | 280 | 280 | 12 | 9 х 16 |
ВКР ВВ ДУ - 8 | 1343 | 1133 | 320 | 800 | 1324 | 1005 | 830 | 333 | 359 | 12 | 9 х 16 |
ВКР ВВ ДУ - 9 | 1505 | 1140 | 360 | 900 | 1638 | 1102 | 940 | 380 | 380 | 16 | 9 х 16 |
ВКР ВВ ДУ - 10 | 1653 | 1253 | 400 | 1000 | 1726 | 1158 | 1040 | 403 | 410 | 16 | 9 х 16 |
ВКР ВВ ДУ - 12,5 | 1953 | 1403 | 550 | 1250 | 1970 | 1408 | 1295 | 483 | 483 | 18 | 11 х 18 |
Технические характеристики
Обозначение | Двигатель | N, кВт | n, об/мин | Масса, кг |
ВКР ВВ ДУ - 4 | АИР71А6 | 0,37 | 915 | 75 |
| АИР71А4 | 0,55 | 1410 | 80 |
ВКР ВВ ДУ - 5 | АИР80А6 | 0,75 | 915 | 87 |
| АИР90А4 | 2,2 | 1435 | 89 |
ВКР ВВ ДУ - 6,3 | АИР112МА6 | 3 | 950 | 155 |
| АИР112МА4 | 5,5 | 1450 | 165 |
ВКР ВВ ДУ - 8 | АИР112МВ6 | 3 | 700 | 210 |
| АИР132S6 | 5,5 | 950 | 225 |
ВКР ВВ ДУ - 9 | АИР160S6 | 11 | 970 | 450 |
| А180M4 | 30 | 1450 | 515 |
ВКР ВВ ДУ - 10 | АИР160S8 | 7,5 | 750 | 560 |
| АИР180М6 | 18,5 | 980 | 620 |
ВКР ВВ ДУ - 12,5 | АИР200L8 | 22 | 750 | 710 |
