Скоростные промыватели СИОТ применяют для очистки воздуха от смачиваемой пыли различных видов, за исключением цементирующейся и волокнистой. Частицы пыли улавливаются путем осаждения их на смоченные стенки промывателя под действием центробежных сил, а также промывкой воздуха водой, распыляемой воздушным потоком. Вода стекает со стенок промывателя и поступает на винтовое коническое днище. В сливной патрубок поступает лишь самая тяжелая загрязненная часть вращающейся воды (пульпа), а остальная ее часть продолжает циркулировать в аппарате. Затвором на сливном патрубке служит плоская наклонная мигалка. Большая часть воды через форсунки подается в верхнюю зону промывателя на водораспределительное кольцо, с которого она стекает, смачивая стенки корпуса. Остальная часть воды через нижнюю форсунку подается в нижнюю зону промывателя. Сопла для подачи воды выполняют из коррозионностойкой стали Раскручиватель (улитка) на выходе воздуха преобразует винтовое движение выходящего воздуха в прямолинейное. В крышке раскручивателя имеются два смотровых отверстия, закрытых крышками с резиновым уплотнением.
Посмотреть весь ассортимент циклонов

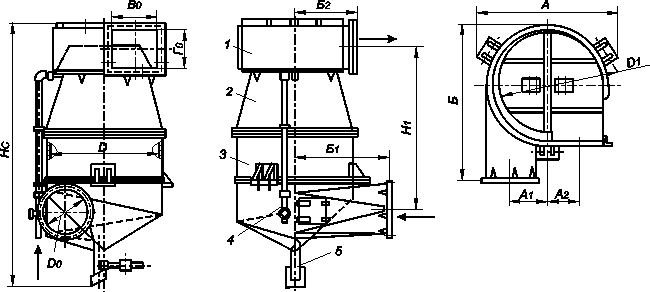

1 - раскручиватель: 2 - корпус конический: 3 - корпус цилиндрический: 4 - водоподводящий трубопровод: 5 - дозатор
Гидравлическое сопротивление циклонов промывателей СИОТ зависит от скорости воздуха во входное патрубке
|
Скорость воздуха, м/с |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
Сопротивление, Па кгс/м² |
810 |
920 |
1030 |
1140 |
1250 |
1360 |
1470 |
|
81 |
92 |
103 |
114 |
125 |
136 |
147 |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Габаритные и присоединительные размеры скоростного промывателя СИОТ
|
№ промывателя |
D |
D1 |
А |
А1 |
А2 |
Б |
Б1 |
Б2 |
Нс |
Н1 |
D0 |
В0 |
Г0 |
Масса, кг |
|
5 |
1344 |
1545 |
1590 |
448 |
366 |
1855 |
1125 |
752 |
3170 |
1900 |
560 |
618 |
504 |
755 |
|
6 |
1596 |
1795 |
1800 |
532 |
435 |
2190 |
1335 |
850 |
3660 |
2255 |
665 |
734 |
600 |
1070 |
|
7 |
1896 |
2095 |
2085 |
632 |
517 |
2590 |
1585 |
947 |
4250 |
2674 |
790 |
870 |
711 |
1440 |
|
8 |
2256 |
2515 |
2500 |
752 |
617 |
3160 |
1885 |
1200 |
4970 |
3161 |
940 |
1036 |
846 |
2300 |
|
9 |
2688 |
2945 |
2900 |
896 |
734 |
3740 |
2245 |
1347 |
5820 |
3758 |
1120 |
1234 |
1008 |
3150 |
|
10 |
3192 |
3450 |
3320 |
1064 |
872 |
4145 |
2665 |
1655 |
6820 |
4465 |
1330 |
1465 |
1197 |
4500 |
|
11 |
3792 |
3905 |
3800 |
1264 |
1036 |
5260 |
3165 |
1945 |
8000 |
5033 |
1580 |
1741 |
1422 |
5950 |
|
12 |
4512 |
4625 |
4520 |
1504 |
1231 |
6220 |
3765 |
2147 |
9430 |
6309 |
1880 |
2072 |
1692 |
8700 |
|
13 |
5400 |
5565 |
5420 |
1800 |
1475 |
7450 |
4495 |
2739 |
11170 |
7526 |
2240 |
2480 |
2000 |
14030 |
Технические характеристики скоростного промывателя СИОТ
|
Показатели |
№ скоростного промывателя СИОТ |
||||||||
|
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
|
Диаметр входного патрубка, мм |
560 |
665 |
790 |
940 |
1120 |
1330 |
1590 |
1880 |
2240 |
|
Пропускная способность, тыс.м³/ч, при входной скорости, м/с |
|
|
|
|
|
|
|
|
|
|
14 |
12,5 |
17,5 |
25,0 |
35,0 |
50,0 |
70,0 |
100,0 |
140,0 |
200,0 |
|
20 |
17,5 |
25,0 |
35,0 |
50,0 |
70,0 |
100,0 |
140,0 |
200,0 |
280,0 |
|
Максимальный расход воды, м³/ч |
2,0 |
2,8 |
3,9 |
5,5 |
7,7 |
11,0 |
15,5 |
22,0 |
31,0 |
|
Расчетная нагрузка на строительные конструкции, т |
2,5 |
4,0 |
5,5 |
9,0 |
14,0 |
22,0 |
32,0 |
53,0 |
95,0 |
