Вентиляторы пылевые ВР 140-40

  • Конструктивное исполнение лопаток рабочего колеса: загнутые вперед
  • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
  • Количество лопаток рабочего колеса: 6

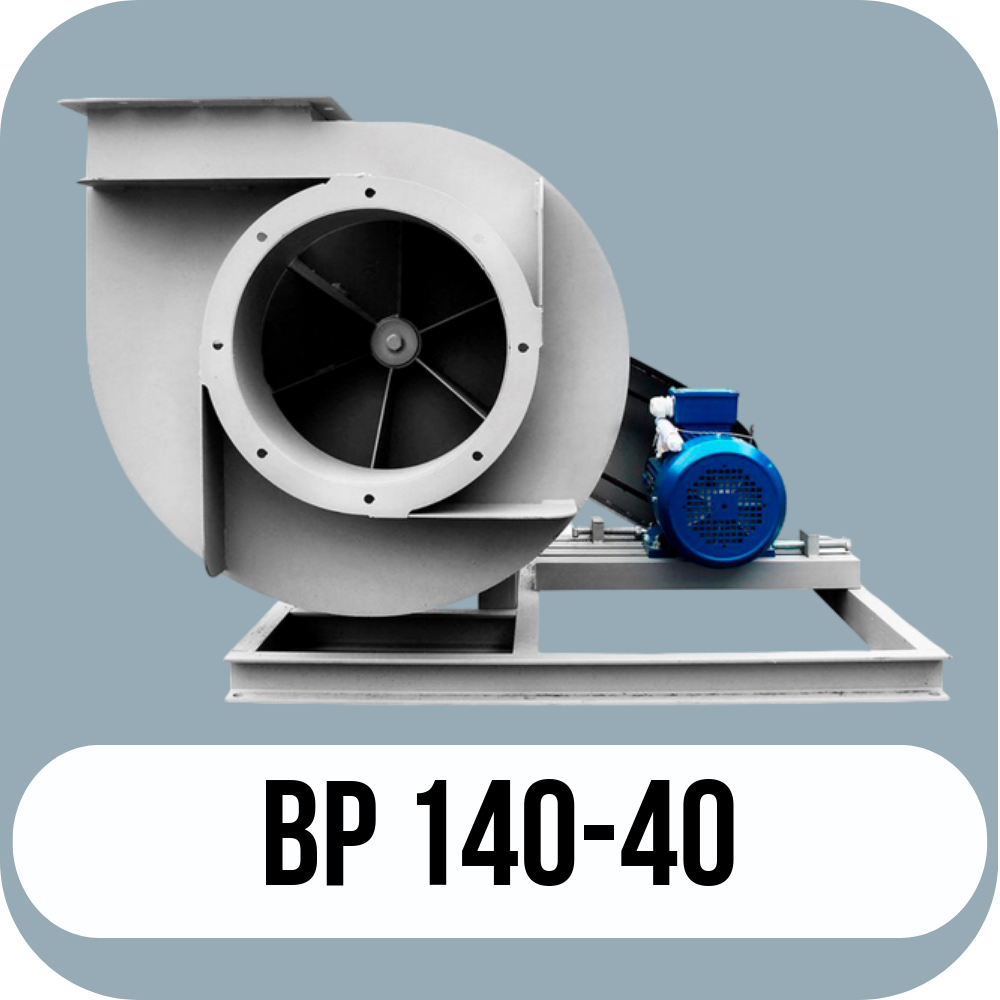

pyl3



Посмотреть весь ассортимент пылевых вентиляторов



Основные выпускаемые типоразмеры

2,5 3,15 4 5 6,3 8 10 12,5



Пылевые вентиляторы среднего давления ВР 140-40

Вентиляторы пылевые ВР 140-40 развивают среднее давление и работают по принципу одностороннего всасывания. Они широко применяются на промышленных объектах, включая системы аспирации воздуха, пневмотранспортные линии для перемещения сыпучих продуктов с мелкой фракцией, дерево- и металлообрабатывающие цеха для удаления опилок и стружки, цеха по производству изделий из железобетона, металлургические цеха и другие. Также вентиляторы ВР 140-40 используются в вентиляционных сетях общего назначения, системах воздушного отопления и кондиционирования.

Рабочая среда для этих вентиляторов – воздух и химически неагрессивные, неабразивные газо-пыле-воздушные смеси с температурой до +80°С. Максимальная концентрация пыли и взвешенных частиц в рабочей среде составляет 600 г/м³.

По специальному запросу вентиляторы могут быть изготовлены в износостойком исполнении для перемещения малоабразивных сред.



Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011

Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;



Конструктивные особенности вентилятора ВР 140-40

Радиальные пылевые вентиляторы ВР 140-40 поставляются заказчику в полностью собранном виде и в заводской упаковке.

Это стационарное оборудование должно устанавливаться на жестком основании с достаточной несущей способностью, таким как железобетонный фундамент или металлоконструкция перекрытия. В опорной раме предусмотрены монтажные отверстия под анкерные болты для крепления.

На раме установлен спиралевидный корпус в виде "улитки", изготовленный из тонколистовой стали (марка зависит от исполнения). Для повышения устойчивости и жесткости на наружных поверхностях корпуса предусмотрены дополнительные ребра. Корпус пылевого вентилятора ВР 140-40 является поворотным, что позволяет устанавливать его под удобным углом к выходному воздуховоду.

Внутри корпуса размещено рабочее колесо радиального типа с шестью лопастями, отогнутыми в сторону вращения.

Электродвигатель может быть смонтирован в двух вариантах:

  • Соосно с рабочим колесом на подставке (схема №1).
  • на опорной станине (схема №5), - крутящий момент от ротора на ось рабочего колеса передается посредством шкивов и клиновых ремней (в комплектацию входит защитный кожух ременной передачи).

По желанию заказчика в допкомплект на поставку радиального пылевого вентилятора ВР 140-40 могут быть включены виброизоляционные опоры и гибкие вставки.



Пылевые вентиляторы ВР 140-40 условия эксплуатации

Вентиляторы пылевые ВР 140-40 допускаются к работе в условиях тропического (Т) и умеренного (У) климата согласно требованиям ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Допускаемые категории размещения – 3, 2 и 1 (если электропривод защищен от осадков и солнечных лучей).

Номенклатурный ряд радиальных пылевых вентиляторов ВР 140-40 включает 8 типоразмеров. Для нормальных условий эксплуатации используется оборудование в общепромышленном исполнении. Однако также можно заказать и приобрести вентиляторы ВР 140-40 в коррозионностойком или взрывозащищенном исполнении, либо в комбинации специальных исполнений.



Основные варианты изготовления

ИндексНазначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
