Вентилятор пылевой ВР 140-40 №4 радиального среднего давления и одностороннего всасывания изготавливается по первой конструктивной схеме, что означает прямое соединение рабочего колеса с двигателем. Рабочая среда – воздух и химически нейтральные газовоздушные смеси с запыленностью не более 0,6 кг/м³. Максимально допустимая температура рабочей среды составляет +80°С.
Пылевой вентилятор ВР 140-40 №4 применяется в системах вентиляции общеобменного типа и в составе различных технологических систем. Он используется в аспирации воздуха, пневмотранспортных линиях, дерево- и металлообрабатывающих цехах для удаления опилок и стружки, в цехах по производству железобетонных изделий, металлургических цехах и других промышленных предприятиях.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВР 140-40 №4 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ех исп. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Ном. мощность, кВт | Ном. ток при 380В, А | Тип эл. двигателя * | Произв. Q min, м3/ч | Произв. Q max, м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг | Марка | Кол-во в комплекте | Марка | Кол-во в комплекте |
| 1500 | 5,5 | 11,7 | 112М4 | 1200 | 3400 | 500 | 690 | 90 | ДО-40 | 4 | ВР-201 | 4 |
| 3000 | 7,5 | 14,9 | 112М2 | 2470 | 5250 | 2600 | 2900 | 96 | ||||
| 11 | 21,2 | 132М2 | 2470 | 6945 | 2060 | 2900 | 116 | ВР-202 | ||||

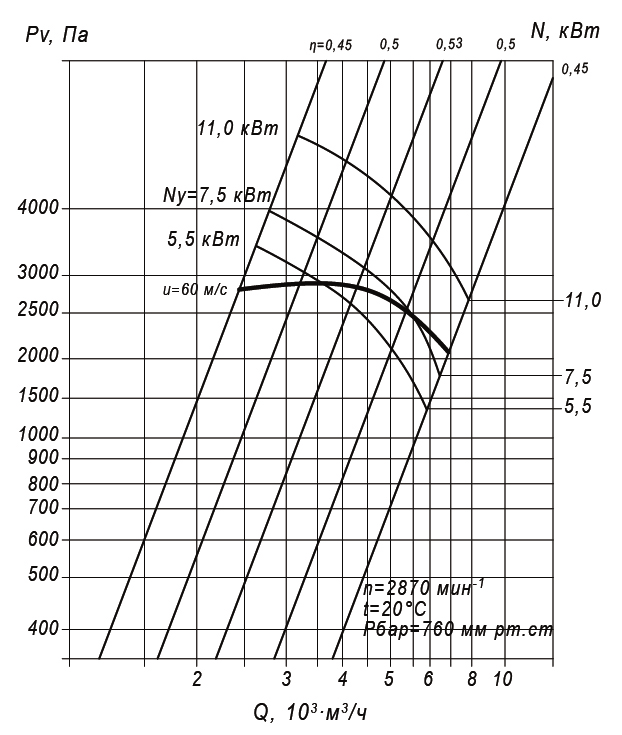

Аэродинамические характеристики радиального вентилятора ВР 140-40 №4 Исполнение 1

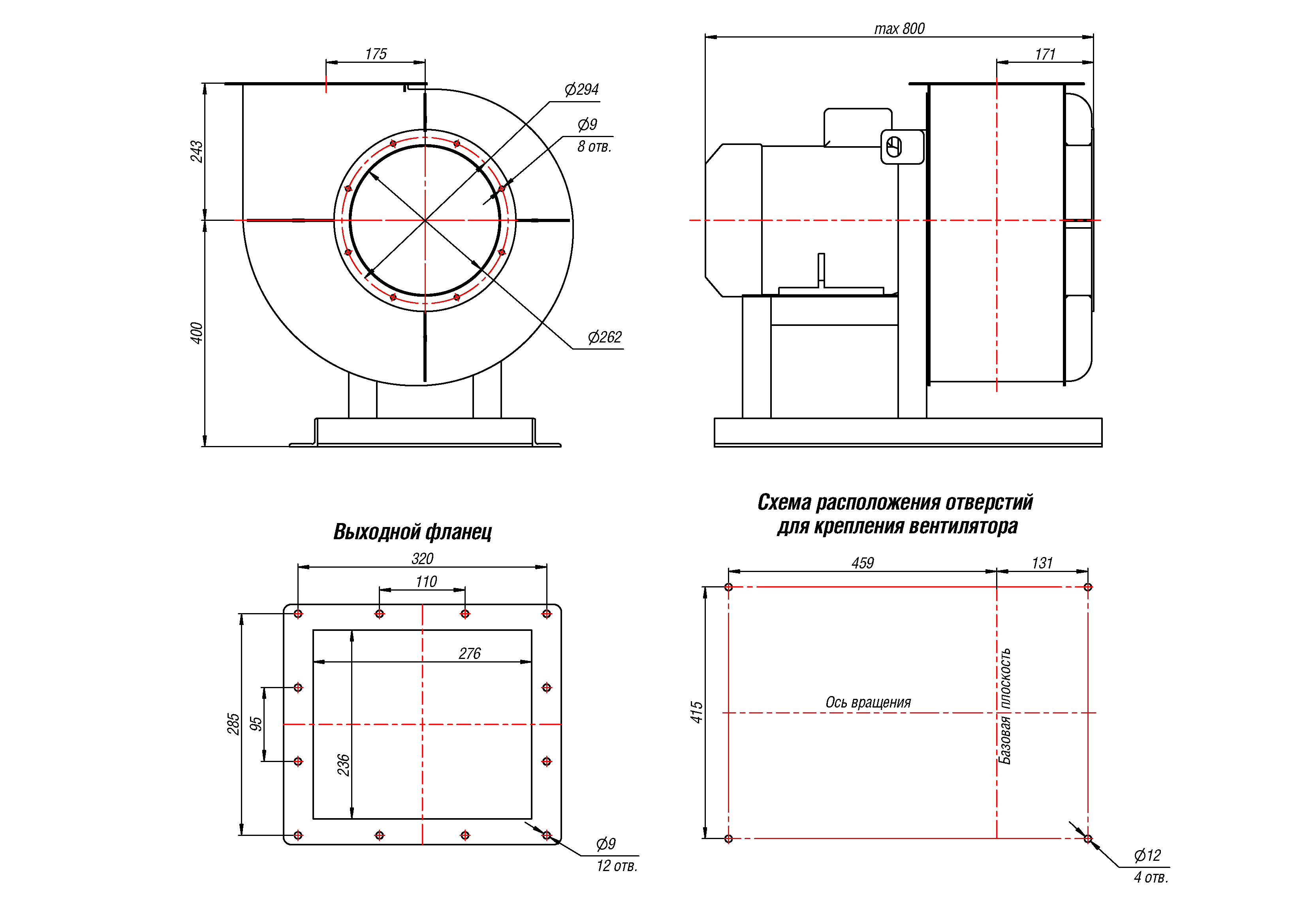

Габаритные и присоединительные размеры радиального вентилятора ВР 140-40 №4, Исполнение 1

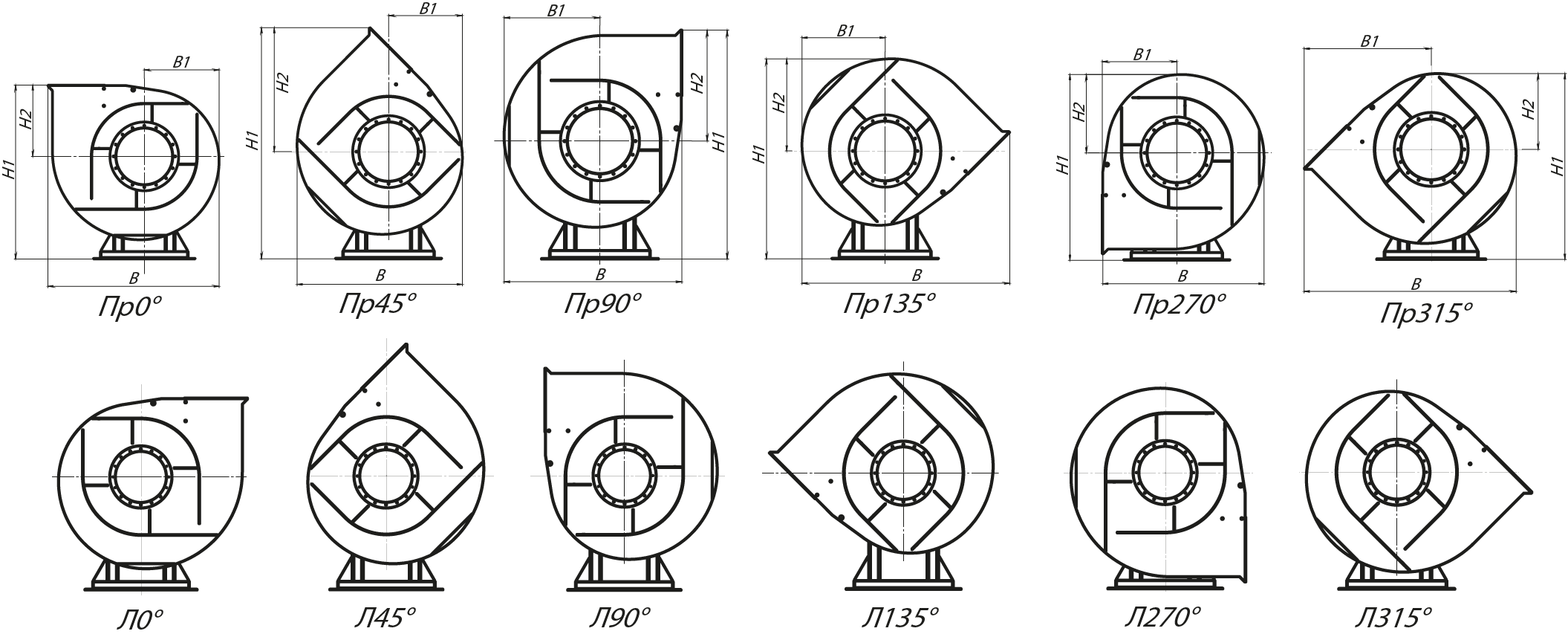

Габаритные и присоединительные размеры радиального вентилятора ВР 140-40 №4 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 610 | 256 | 643 | 243 | 542 | 242 | 820 | 422 | 528 | 285 | 755 | 355 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 693 | 271 | 700 | 900 | 528 | 243 | 656 | 256 | 693 | 422 | 642 | 242 |
Акустические характеристики радиального вентилятора ВР 140-40 №4, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 89 | 92 | 97 | 102 | 103 | 99 | 97 | 92 | 107 |
