Вентилятор пылевой ВР 140-40 №12,5 радиального среднего давления с односторонним всасыванием изготавливается по первой конструктивной схеме (прямое соединение рабочего колеса с двигателем). Рабочая среда – воздух и химически нейтральные газовоздушные смеси с запыленностью не более 0,6 кг/м³, предельно допустимая температура +80°С. Пылевой вентилятор ВР 140-40 №12,5 применяется в системах вентиляции общеобменного типа и в составе различных технологических систем: аспирации воздуха, пневмотранспортных линий, дерево- и металлообрабатывающих цехов для удаления опилок и стружки, цехов по производству изделий из железобетона, металлургических цехов и других промышленных предприятий.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВР 140-40 №12,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 750 | 30 | 63 | 225М8 | 18 | 48,6 | 1280 | 1700 | 690 | ДО-44 | 8 | ВР 203 | 10 |
| 1 000 | 75 | 142 | 280S6 | 23,7 | 64,8 | 2300 | 3200 | 970 | ДО-44 | 8 | ВР 203 | 10 |

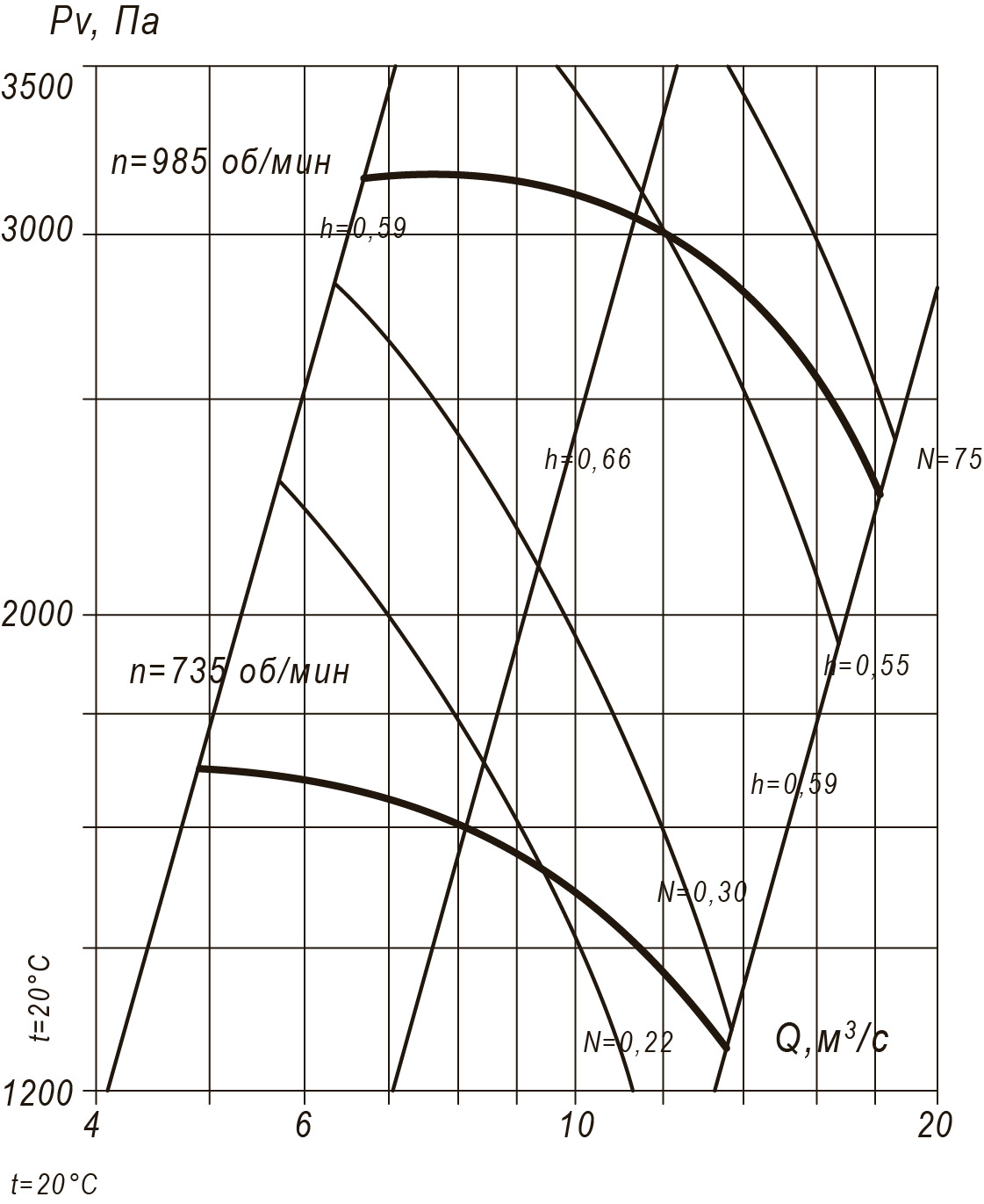

Аэродинамические характеристики радиального вентилятора ВР 140-40 №12,5, Исполнение 1

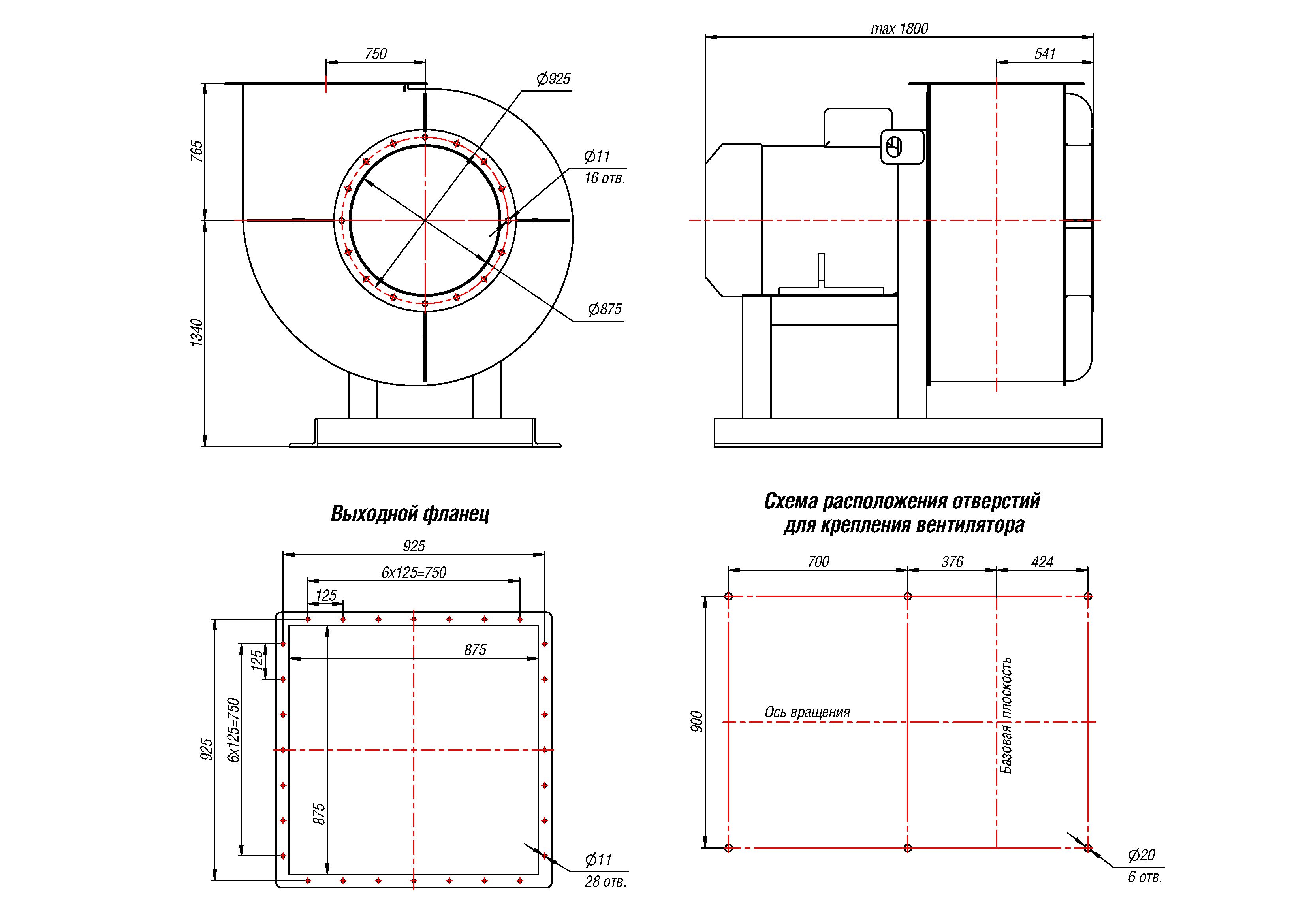

Габаритные и присоединительные размеры радиального вентилятора ВР 140-40 №12,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 140-40 №12,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2141 | 903 | 2105 | 765 | 1951 | 831 | 2756 | 1416 | 1813 | 1048 | 2577 | 1237 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2392 | 976 | 2460 | 1120 | 1813 | 765 | 2243 | 903 | 2392 | 1416 | 2171 | 831 |
Акустические характеристики радиального вентилятора ВР 140-40 №12,5, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 93 | 101 | 102 | 104 | 101 | 100 | 99 | 92 | 104 |
| 1000 | 98 | 106 | 107 | 109 | 105 | 103 | 99 | 95 | 121 |
