Общие сведения :
- Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;
- Назначение: системы вентиляции, технологические установки
- Количество лопаток рабочего колеса: 16
- Конструктивное исполнение лопаток рабочего колеса: загнутые назад
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Радиальные вентиляторы высокого давления ВВД
Радиальные вентиляторы ВВД предназначены для стационарной установки и эксплуатации в системах приточной и вытяжной вентиляции, а также в системах воздушного отопления и кондиционирования. Вентиляторы высокого давления ВВД также могут использоваться в различных технологических установках, где необходимо перемещение воздушных или нейтральных газовоздушных сред, при условии соблюдения требований, установленных заводом-изготовителем.
Рабочей средой для этих вентиляторов является воздух и химически нейтральные газовоздушные смеси с концентрацией пыли не более 0,1 г/м³. Максимально допустимая температура эксплуатации составляет +80°С для общепромышленных вентиляторов ВВД и +200°С для теплостойких моделей.
Не допускается наличие липких веществ, волокон, абразивных частиц и химически активных примесей в рабочей среде.
Конструктивные особенности вентилятора ВВД
Радиальные вентиляторы ВВД высокого давления доставляются заказчику полностью собранными и готовыми к монтажу.
Установка оборудования должна проводиться стационарно на жесткое основание, выполненное из железобетона или металлоконструкций. В опорной раме, изготовленной из стандартизированного металлопроката, предусмотрены отверстия для анкерного крепления.

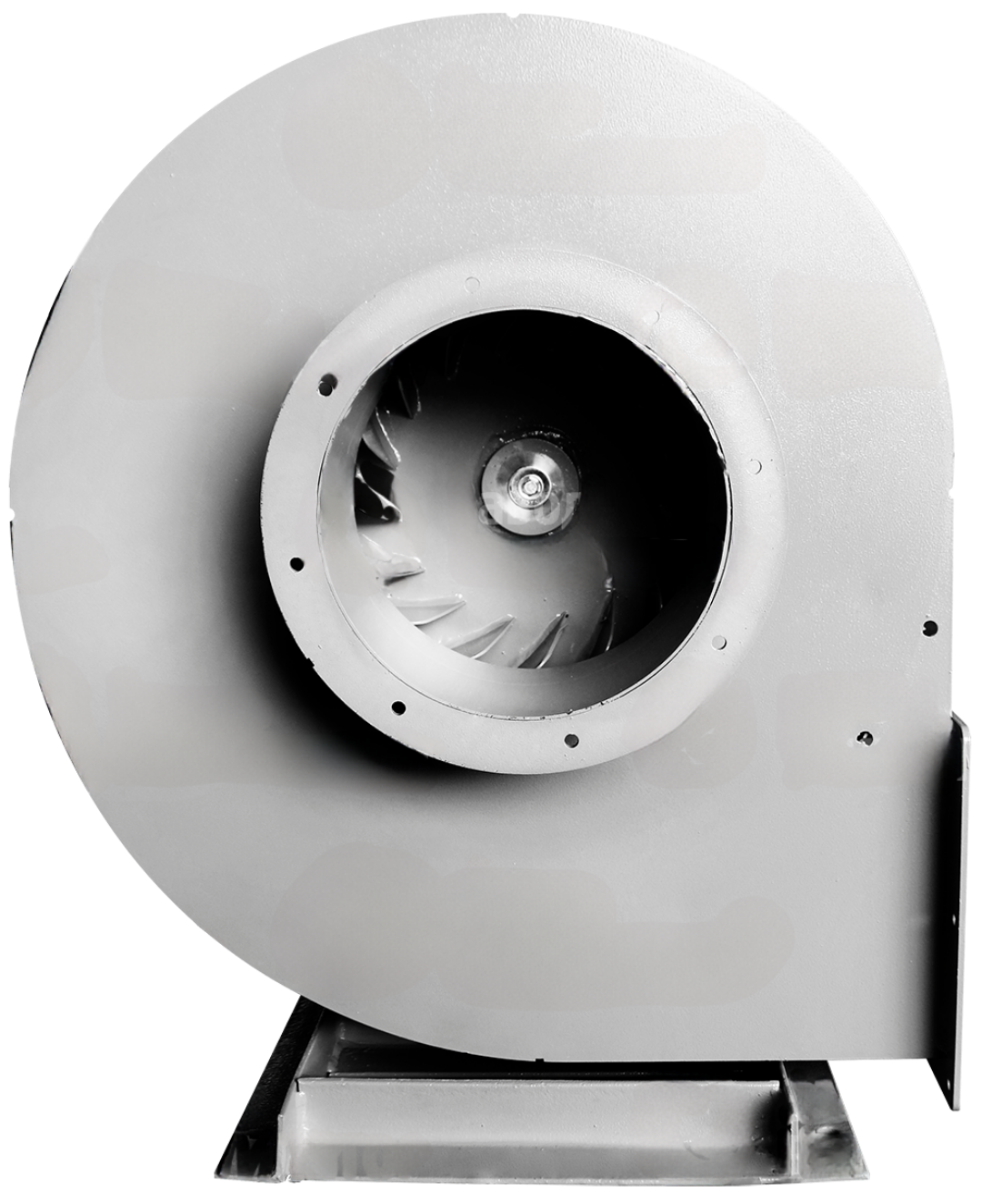

На опорной раме закреплен спиралевидный корпус в форме "улитки". Для подключения вентилятора ВВД к вентиляционной сети на корпусе имеются патрубки: круглый для входного воздуховода и прямоугольный для выходного. Оборудование можно подключать к системе вентиляции как напрямую, так и через гибкие вставки. Поворотный корпус позволяет настроить удобный угол при установке.
Внутри корпуса расположено рабочее колесо с 16 лопастями. В качестве привода используется асинхронный электродвигатель, который устанавливается на подставке соосно с рабочим колесом.
Радиальные вентиляторы ВВД условия эксплуатации
Радиальные вентиляторы ВВД предназначены для эксплуатации в регионах с тропическим (Т) и умеренным (У) климатом при температуре окружающей среды от -40°С до +40°С в соответствии с ГОСТ 15150. Они могут быть установлены в категориях размещения 3 и 2, а также в категории 1, при условии, что двигатель защищен от воздействия солнечного излучения и атмосферных осадков.
Радиальные вентиляторы ВВД производятся в 11 стандартных типоразмерах. В общепромышленной версии оборудование изготавливается из конструкционной низкоуглеродистой стали. Однако, по желанию, можно приобрести вентиляторы ВВД в теплостойком, коррозионностойком или взрывозащищенном исполнении, а также в сочетании различных специализированных модификаций.
Основные варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
