Радиальный вентилятор ВВД №11,2 высокого давления выпускается в двух вариантах: по 1-й конструктивной схеме, где рабочее колесо напрямую соединено с двигателем, и по 3-й схеме, где используется соединительная муфта для соединения с электродвигателем. Максимально допустимая температура рабочей среды составляет до +80°С в общепромышленном исполнении. Эти вентиляторы применяются в приточных системах вентиляции в общественных, административных и производственных зданиях, а также входят в состав различных промышленных установок.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВВД №11,2 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 000 | 18,5 | 38,6 | 180M6 | 1,9 | 5,55 | 2100 | 2700 | 705 | ДО-44 | 4 | ВР 203 | 8 |
| 1 500 | 75 | 138,3 | 250S4 | 3 | 8,5 | 4850 | 6150 | 950 | ДО-44 | 6 | ВР 203 | 10 |

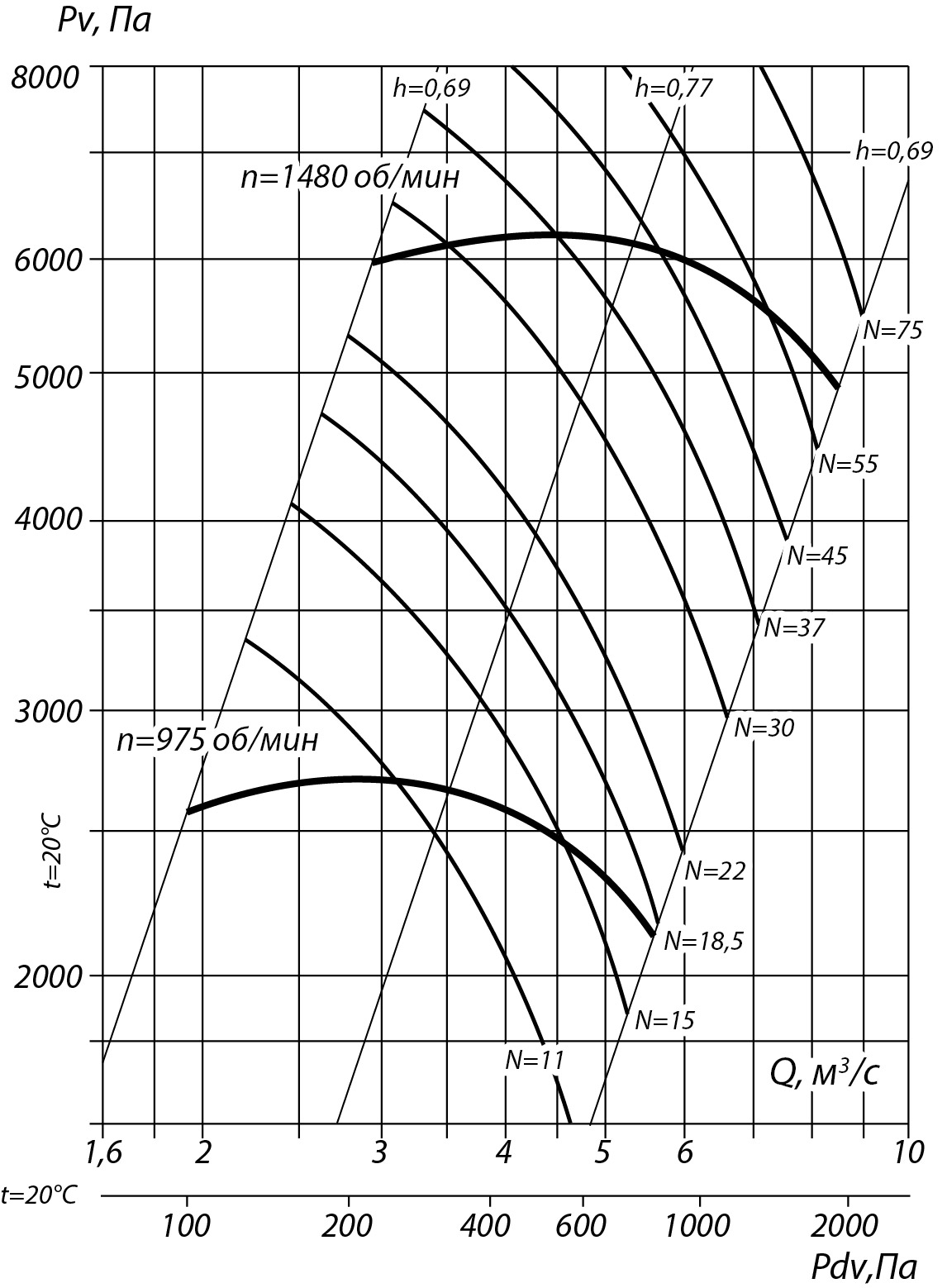

Аэродинамические характеристики радиального вентилятора ВВД №11,2, Исполнение 1

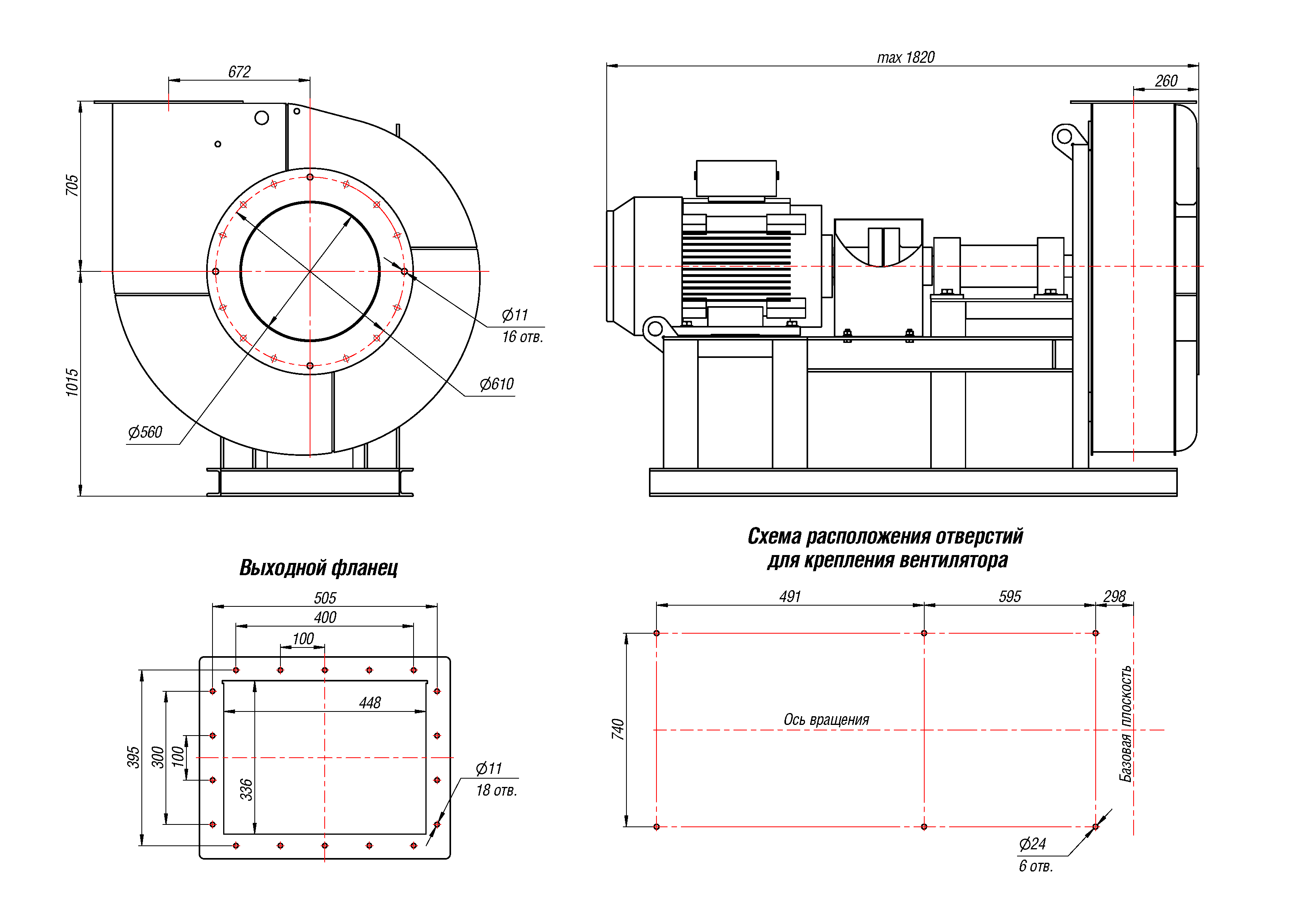

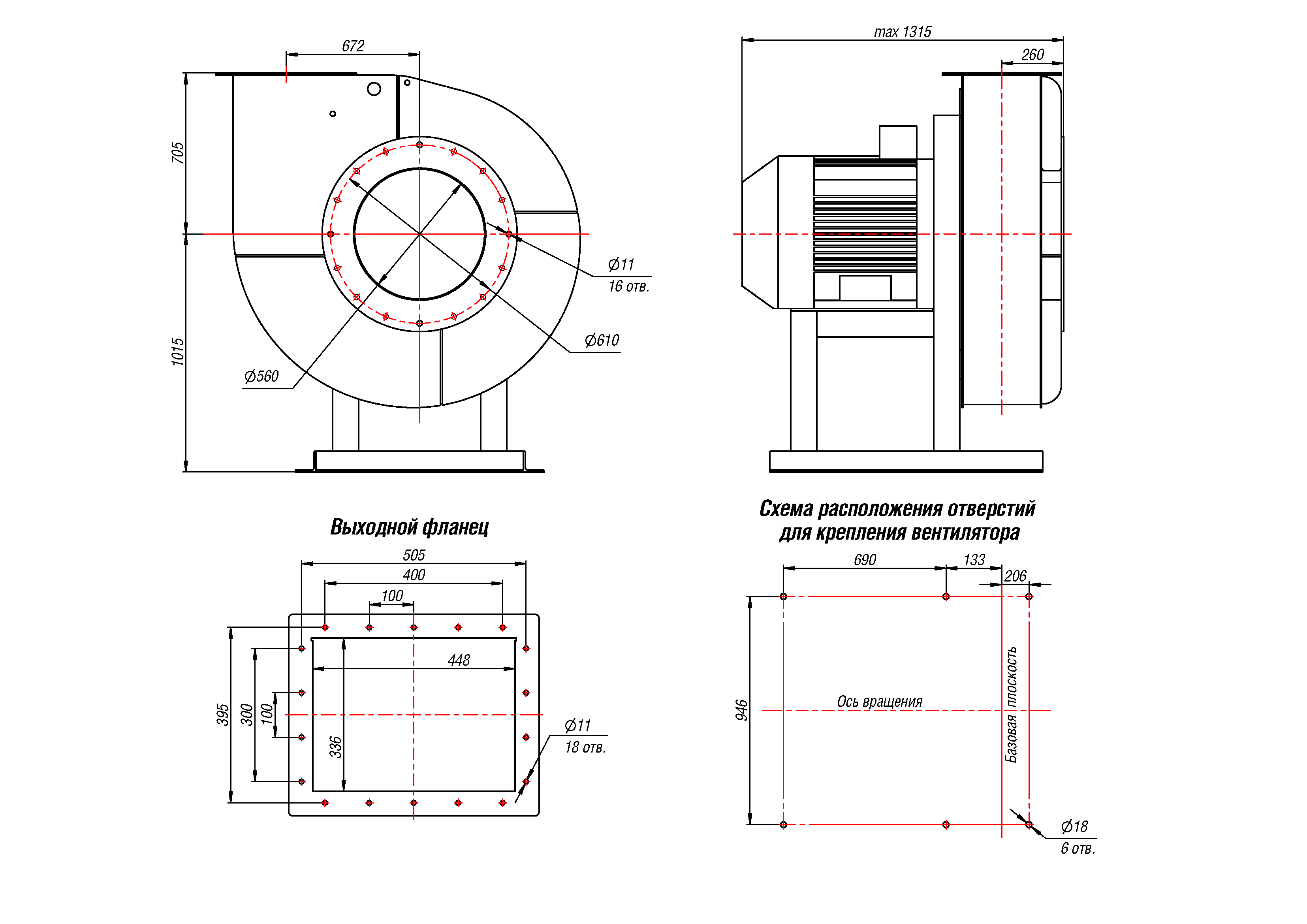

Габаритные и присоединительные размеры радиального вентилятора ВВД №11,2, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВВД №11,2, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1695 | 741 | 1720 | 705 | 1566 | 699 | 2188 | 1173 | 1530 | 825 | 1969 | 954 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1956 | 783 | 1882 | 867 | 1530 | 705 | 1756 | 741 | 1956 | 1173 | 1714 | 699 |
Акустические характеристики радиального вентилятора ВВД №11,2, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 92 | 95 | 99 | 101 | 97 | 95 | 90 | 80 | 96 |
| 1500 | 97 | 101 | 106 | 107 | 102 | 100 | 95 | 85 | 108 |
Исполнение 3
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВВД №11,2 , исполнение 3
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 000 | 18,5 | 38,6 | 180M6 | 1,9 | 5,55 | 2100 | 2700 | 880 | ДО-44 | 4 | ВР 203 | 8 |
| 1 500 | 75 | 138,3 | 250S4 | 3 | 8,5 | 4850 | 6150 | 1120 | ДО-44 | 6 | ВР 203 | 10 |
Аэродинамические характеристики радиального вентилятора ВВД №11,2, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВВД №11,2, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВВД №11,2, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1695 | 741 | 1720 | 705 | 1566 | 699 | 2188 | 1173 | 1530 | 825 | 1969 | 954 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1956 | 783 | 1882 | 867 | 1530 | 705 | 1756 | 741 | 1956 | 1173 | 1714 | 699 |
Акустические характеристики радиального вентилятора ВВД №11,2, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
