Радиальный вентилятор ВВД №4,5

Радиальный вентилятор ВВД №4,5 высокого давления производится по 1-й конструктивной схеме, при которой рабочее колесо напрямую соединено с двигателем. Вентиляторы этого типа предназначены для работы при температуре рабочей среды до +80°С в общепромышленном исполнении и до +200°С в теплостойком варианте. Допускается наличие пыли и твердых примесей в рабочей среде в концентрации до 0,1 г/м³. Вентиляторы ВВД №4,5 широко применяются в приточных системах вентиляции для общественных, административных и промышленных зданий, а также в составе различных технологических промышленных установок.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики

Технические характеристики Радиальные вентиляторы ВВД №4,5 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи- нальный ток при 380В   (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	0,75	2,18	71В4	0,18	0,52	690	890	65	ДО-39	4	ВР 202	4
3 000	5,5	11,1	100L2	0,38	1,1	3000	3750	90	ДО-39	4	ВР 202	4

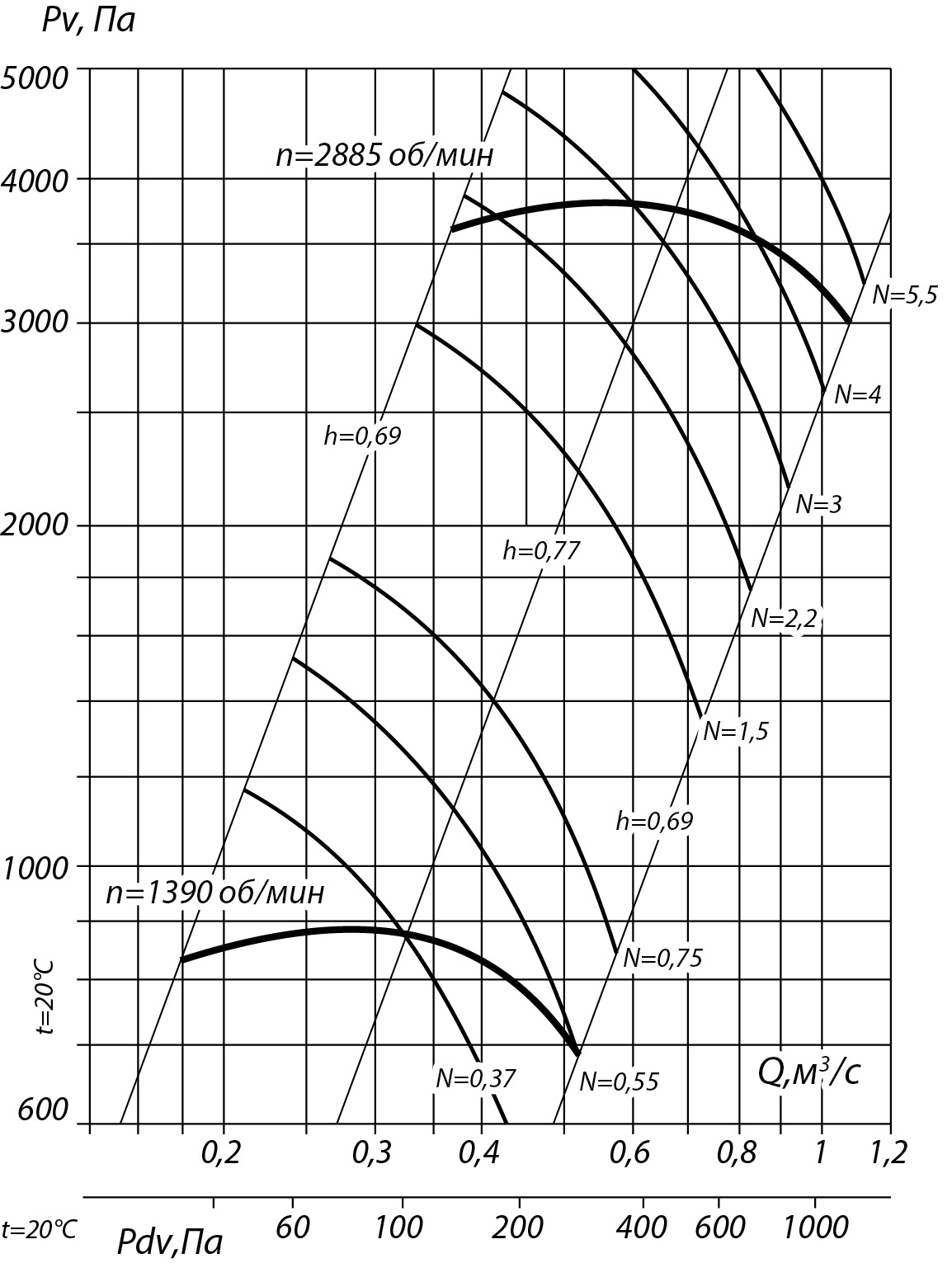

Аэродинамические характеристики радиального вентилятора ВВД №4,5, Исполнение 1

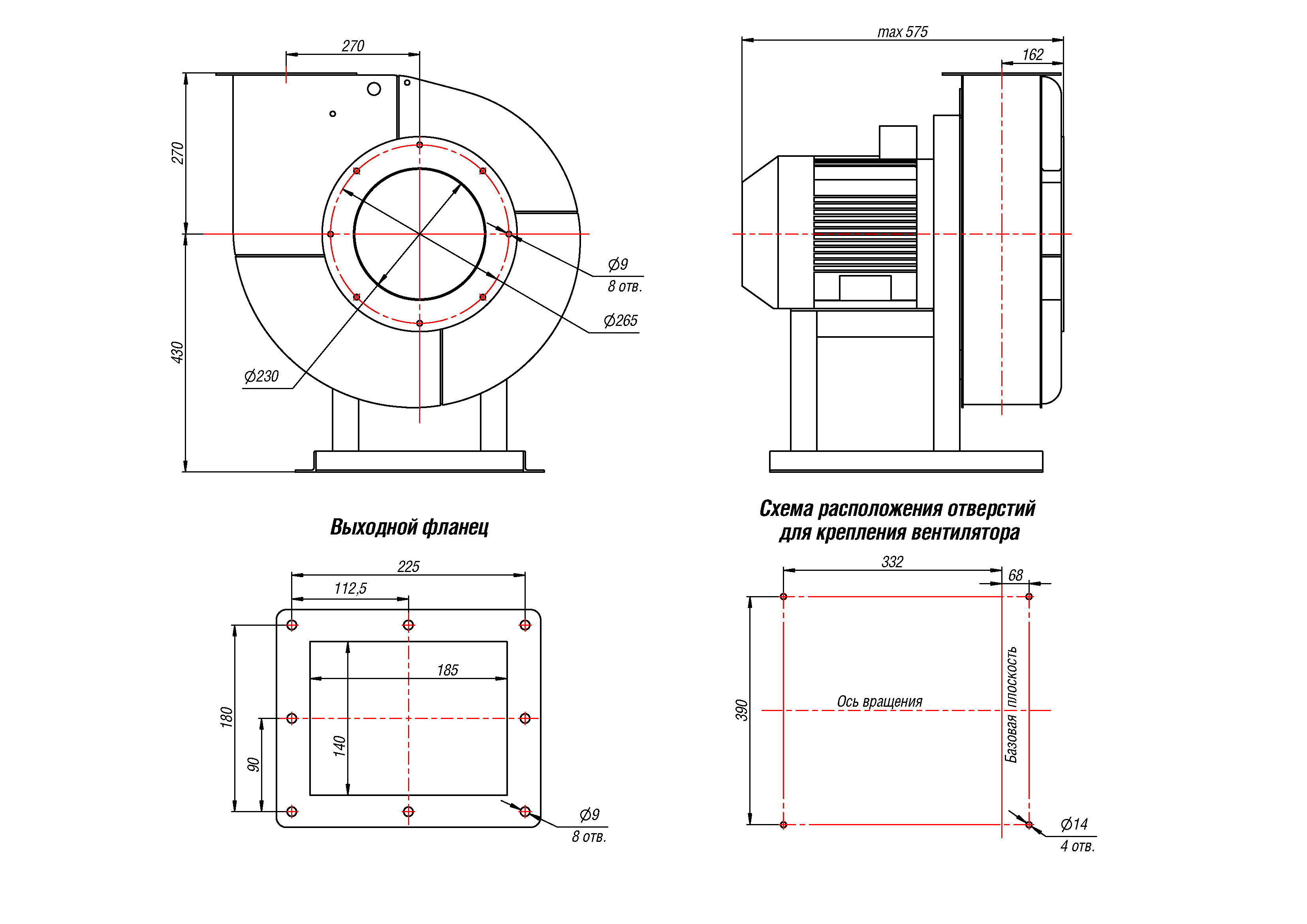

Габаритные и присоединительные размеры радиального вентилятора ВВД №4,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №4,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
698	301	700	270	637	284	472	902	606	336	828	398



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
790	318	784	354	606	270	731	301	790	472	714	284



Акустические характеристики радиального вентилятора ВВД №4,5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	80	83	84	88	82	79	74	66	88
3000	84	86	95	96	99	94	90	86	96
