Радиальный вентилятор ВВД №5,6 высокого давления изготавливается по 1-й конструктивной схеме, предполагающей прямое соединение рабочего колеса с двигателем. Он рассчитан на работу при температуре рабочей среды до +80°С в общепромышленном исполнении и до +200°С в теплостойком варианте, с допустимым уровнем загрязнения пылью и твердыми примесями до 0,1 г/м³. Вентиляторы ВВД №5,6 применяются в приточных системах вентиляции различных зданий — общественных, административных, производственных, а также входят в состав технологических промышленных установок различных типов и назначения.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВВД №5,6 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 2,2 | 5,1 | 90L4 | 0,35 | 1 | 1100 | 1420 | 115 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 18,5 | 34,7 | 160M2 | 0,75 | 2,2 | 4500 | 6100 | 226 | ДО-41 | 4 | ВР 203 | 6 |

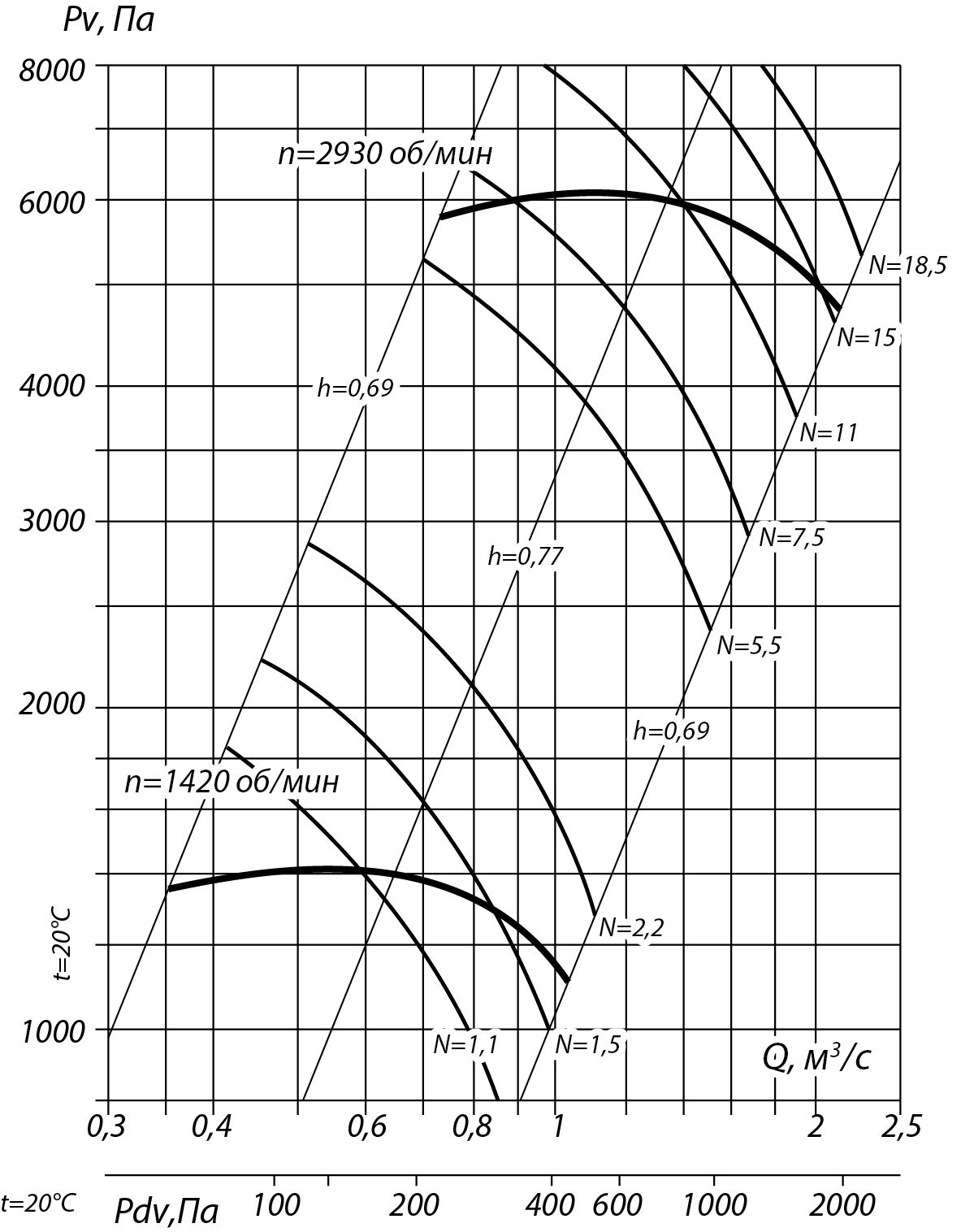

Аэродинамические характеристики радиального вентилятора ВВД №5,6, Исполнение 1

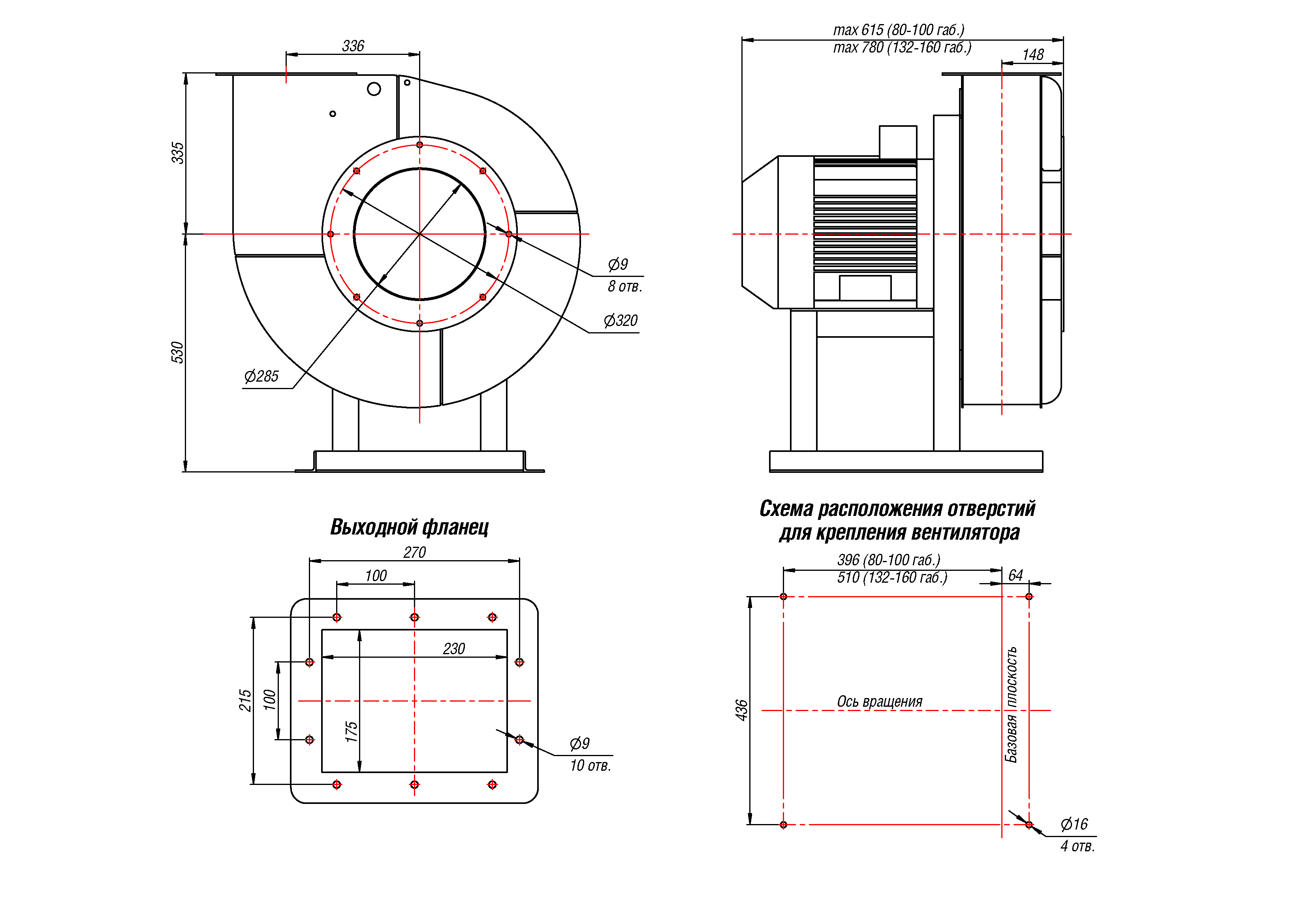

Габаритные и присоединительные размеры радиального вентилятора ВВД №5,6, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВВД №5,6, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 870 | 376 | 865 | 335 | 794 | 354 | 1117 | 587 | 753 | 418 | 1025 | 495 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 984 | 397 | 970 | 440 | 753 | 335 | 906 | 376 | 984 | 587 | 884 | 354 |
Акустические характеристики радиального вентилятора ВВД №5,6, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 82 | 86 | 88 | 90 | 84 | 82 | 76 | 68 | 90 |
| 3000 | 86 | 88 | 95 | 98 | 101 | 96 | 92 | 88 | 102 |
