Назначение
Клапаны обратные взрывозащищенные и искробезопасные допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по классификации ГОСТ Р 51330.9-99 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а, В-1б по классификации ПУЭ, отнесенным к категориям А и Б по взрывопожарной опасности (в соответствии с НПБ 105-2003) и использования в системах, в которых перемещаются взрывоопасные смеси категорий по ГОСТ Р 51330. 11-99 и групп по классификации ГОСТ Р 51330.0-99 в соответствии с требованиями СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
В соответствии с требованиями СНиП 41-01-2003. Клапаны применяются в вентиляционных системах с давлением 1500 Па и скорости перемещения воздушной среды 6-20 м/с. Клапаны не допускаются применять в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества выше агрессивности воздуха, запыленностью более 100 мг/м³, содержащие взрывчатые вещества, взрывоопасную пыль, липкие и волокнистые материалы, а также для перемещения газопаровоздушных взрывоопасных смесей от технологических установок, в которых взрывоопасные веществе нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
Вид установки клапанов
Клапаны обратные могут устанавливаться как на горизонтальных, так и на вертикальных участках воздуховодов. При установке на вертикальных участках направление движения воздуха должно быть снизу вверх Скорость воздуха на горизонтальных участках должна быть не менее 6 м/с, на вертикальных не менее 4 м/с.
Конструкция клапана состоит из корпуса, на полуосях которого установлено полотно. Ось вращения полотна смещена относительно оси симметрии, благодаря, чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха полотно возвращается в исходное положение и происходит закрытие клапана.
Для обеспечения взрывозащиты клапана детали которые в процессе работы клапана соприкасаются между собой, выполнены из пары металлов латунь-сталь.

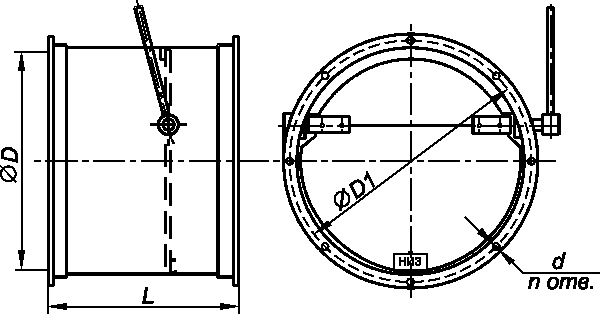

Габаритные и присоединительные размеры клапана круглого сечения серии 5.904-58
Обозначение | D | D1 | L | d | n. отв | Масса кг |
АЗЕ100.000 | 100 | 130 | 90 | 9х12 | 4 | 1,0 |
-01 | 125 | 155 | 115 | 9х12 | 6 | 1,5 |
-02 | 160 | 190 | 150 | 9х12 | 6 | 2,0 |
-03 | 200 | 230 | 190 | 9х12 | 6 | 3,0 |
АЗЕ101.000 | 250 | 280 | 235 | 9х12 | 6 | 5,3 |
-01 | 315 | 345 | 300 | 9х12 | 8 | 7,2 |
-02 | 355 | 385 | 340 | 9х12 | 8 | 9,5 |
-03 | 400 | 430 | 385 | 9х12 | 8 | 11,5 |
-04 | 450 | 480 | 435 | 9х12 | 10 | 13,7 |
-05 | 500 | 530 | 485 | 9х12 | 10 | 16,4 |
-06 | 560 | 590 | 545 | 9х12 | 10 | 19,3 |
-07 | 630 | 660 | 615 | 9х12 | 12 | 27,5 |
-08 | 710 | 740 | 695 | 9х12 | 12 | 34,5 |
-09 | 800 | 830 | 785 | 9х12 | 12 | 43,0 |
-10 | 900 | 940 | 885 | 9х12 | 16 | 58,0 |
-11 | 1000 | 1040 | 985 | 9х12 | 16 | 70,3 |

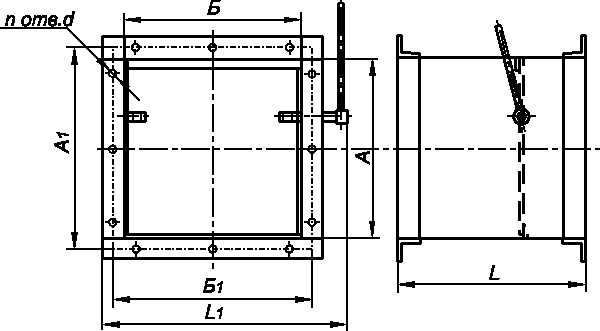

Габаритные и присоединительные размеры клапана прямоугольного сечения серии 5.904-58
Обозначение | АхБ | А1хБ1 | L | L1 | d | n. отв | Масса кг |
АЗЕ102.000 | 150x150 | 180x180 | 150 | 224 | 9х12 | 8 | 4,2 |
-01 | 250х250 | 280х280 | 160 | 328 | 9х12 | 8 | 6,8 |
-02 | 300х300 | 280х330 | 160 | 328 | 9х12 | 10 | 7,5 |
АЗЕ103.000 | 400x400 | 430х430 | 170 | 501 | 9х12 | 12 | 10,5 |
-01 | 500x500 | 530х530 | 170 | 604 | 9х12 | 16 | 15,0 |
-02 | 600x600 | 640х640 | 170 | 676 | 9х12 | 20 | 16,7 |
АЗЕ104.000 | 800x800 | 840х840 | 200 | 922 | 9х12 | 20 | 30,5 |
-01 | 1000x1000 | 1040x1040 | 200 | 1125 | 9х12 | 24 | 43,0 |
Габаритные и присоединительные размеры клапана круглого сечения серии 3.904-18 в.1
Обозначение | D | L | d | n. отв | Масса кг |
АЗЕ 028.000 | 250 | 235 | 7 x 12 | 6 | 5,2 |
-01 | 280 | 265 | 7 x 12 | 8 | 6,5 |
-02 | 315 | 300 | 7 x 12 | 8 | 7,2 |
-03 | 355 | 340 | 7 x 12 | 8 | 9,5 |
-04 | 400 | 385 | 7 x 12 | 10 | 11,5 |
-05 | 450 | 435 | 7 x 12 | 10 | 13,7 |
-06 | 500 | 485 | 7 x 12 | 10 | 16,4 |
-07 | 560 | 545 | 7 x 12 | 10 | 19,5 |
-08 | 630 | 615 | 9 x 16 | 12 | 27,5 |
-09 | 710 | 695 | 9 x 16 | 12 | 34,5 |
-10 | 800 | 785 | 9 x 16 | 12 | 43,0 |
-11 | 900 | 885 | 9 x 16 | 16 | 58,0 |
-12 | 1000 | 985 | 9 x 16 | 16 | 70,3 |
Габаритные и присоединительные размеры клапана прямоугольного сечения серии 3.904-18 в.1
Обозначение | АхБ | L | d | n. отв | Масса кг |
АЗЕ 025.000 | 200х200 | 202 | 9х12 | 8 | 8,0 |
-01 | 250х250 | 254 | 9х12 | 8 | 9,0 |
-02 | 300х300 | 306 | 9х12 | 10 | 11,5 |
АЗЕ 026.000 | 400x400 | 265 | 9х12 | 12 | 14,5 |
-01 | 500x500 | 330 | 9х12 | 16 | 20,6 |
-02 | 600x600 | 395 | 9х12 | 20 | 21,9 |
АЗЕ 027.000 | 800x800 | 378 | 9х12 | 20 | 47,8 |
-01 | 1000x1000 | 470 | 9х12 | 24 | 66,7 |
∆р - потери давления при полностью открытом клапане, Па
V - скорость воздуха на горизонтальных участках воздуховода, м/с
V* - скорость воздуха на вертикальных участках воздуховода, м/с
ξ - коэффициент местного сопротивления
