Циклон ЦН-15

Циклоны типа ЦН-15 предназначены для сухой очистки воздуха и газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также очистки аспирационного воздуха. Применяются на предприятиях черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, в энергетике и т.д. Применение циклонов типа ЦН-15 недопустимо в условиях взрывоопасных сред; не рекомендуется их применять также для улавливания сильно слипающихся пылей, особенно при малых диаметрах циклонов. В зависимости от производительности по газу и условий применения циклоны изготавливаются одиночного исполнения (внутренний диаметр от 200 до 2000 мм) или группового исполнения из двух, четырех, шести и восьми циклонов одинакового внутреннего диаметра (от 300 до 900 мм).

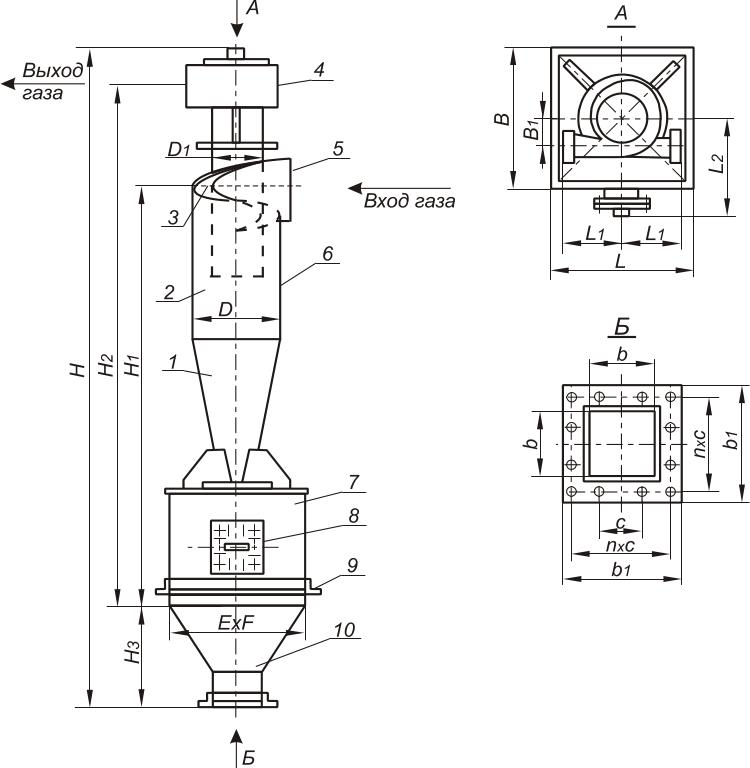

1. коническая часть циклона, 2.цилиндрическая часть циклона, 3. винтообразная крышка, 4.камера очищенного газа, 5. патрубок входа, 6. запыленного газа, 7. выхлопная труба, 8. бункер, 9. люк, 10. опорный пояс, 11 патрубок выхода пыли

Циклоны группового исполнения изготавливаются с "левым" и "правым" вращением газового потока, одиночные - только с "правым" вращением. В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде "улитки" или в виде сборника, а одиночные только с "улиткой". Бункеры циклонов - пирамидальной формы. При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона. В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V=2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью. В зависимости от температуры окружающей средь циклоны изготавливают из углеродистой стали (при температуре до -40°С) низколегированной стали (при температуре ниже -40°С).

Условное обозначение

Ц - циклон

Н - конструкции НИИОгаза

цифра 15 - угол наклона входного патрубка относительно горизонтали (град.)

цифры после тире: первая - внутренний диаметр цилиндрической части циклона (мм)

вторая (после знака умножения) - количество в группе

У - с камерой очищенного газа в виде "улитки"

С - с камерой очищенного газа в виде сборника

П - пирамидальная форма бункера.

Основные параметры

Массовая концентрация пыли в очищаемом газе, г/м²
для слабо слипающихся пылей, не более	1000
для средне слипающихся пылей	250
Массовая концентрация пыли в очищаемом газе, г/м²
для слабо слипающихся пылей, не более	1000
Температура очищаемого газа, °С, не более	400
Давление (разряжение), кПа (кгс/м²), не более	5(500)
Коэффициент гидравлического сопротивления циклонов:
для одиночного исполнения	147
для группового исполнения:
с "улиткой"	175
со сборником	182

Технические характеристики циклона ЦН - 15

Типоразмер циклона	Площадь сечения цилиндрической части корпуса (группы корпусов), м²	Производительность м³/ч		Рабочий объем бункера, м³
Типоразмер циклона		при V = 2,5 м/с	при V = 4 м/с	Рабочий объем бункера, м³
ЦН-15-200x1 УП	0,032	283	452	0,04
ЦН-15-300х1УП	0,070	630	1000	0,08
ЦН-15-400x1 УП	0,125	1110	1800	0,13
ЦН-15-500x1 УП	0,196	1800	2800	0,32
ЦН-15-600x1 УП	0,282	2500	4100	0,43
ЦН-15-700х1УП	0,384	3500	5500	0,58
ЦН-15-800x1 УП	0,502	4500	7200	1,03
ЦН-15-900х1УП	0,635	5700	9200	1,65
ЦН-15-1000х1УП	0,785	7100	11300	2,50
ЦН-15-1200х1УП	1,130	10200	16200	3,73
ЦН-15-1400х1УП	1,538	13900	22200	6,44
ЦН-15-1600х1УП	2,000	18000	28800	8,20
ЦН-15-1800х1УП	2,500	22500	36000	13,4
ЦН-15-2000Х1УП	3,000	27000	43200	16,0

Габаритные и присоединительные размеры циклона ЦН - 15

Типоразмер циклона	H	Н1	Н2	Н3	D	D1	E x F	В	В1	L	L1	L2	b	b1	d	n x c	Vp	Масса,кг
ЦН-15-200x1 УП	1876	1106	1391	360	200	120	330x330	436	74	436	120	305	100	206	13	2x83	0,04	55
ЦН-15-300х1УП	2508	1505	1870	480	300	180	500x500	606	111	606	180	390	150	256	13	3x72	0,08	95
ЦН-15-400x1 УП	3080	1914	2359	530	400	240	600x600	706	148	706	240	440	200	306	13	3x88	0,13	145
ЦН-15-500x1 УП	3942	2463	2988	730	500	300	800x800	906	185	906	300	540	200	306	13	3x88	0,32	215
ЦН-15-600x1 УП	4544	2926	3532	750	600	360	900x900	1034	222	1034	360	591	200	308	13	3x90	0,43	400
ЦН-15-700х1УП	5206	3396	4081	830	700	420	1000x1000	1134	259	1134	420	641	200	308	13	3x90	0,58	520
ЦН-15-800x1 УП	6028	3924	4690	1010	800	480	1200x1200	1334	296	1334	480	741	200	308	13	3x90	1,03	700
ЦН-15-900х1УП	6742	4436	5281	1100	900	540	1400x1400	1536	333	1536	540	866	300	436	13	4x90	1,65	475
ЦН-15-1000х1УП	7574	4954	5880	1300	1000	600	1600x1600	1736	370	1736	600	966	300	436	13	4x90	2,50	600
ЦН-15-1200х1УП	8816	6056	7144	1210	1200	720	1800x1800	2010	444	2010	720	1066	300	436	13	4x95	3,73	2180
ЦН-15-1400х1УП	10319	7055	8302	1490	1400	840	2200x2200	2410	518	2410	840	1266	300	436	13	4x95	6,44	3030
ЦН-15-1600х1УП	11614	7983	9390	1630	1600	960	2400x2400	2610	592	2610	960	1366	300	436	13	4x95	8,20	3720
ЦН-15-1800х1УП	13204	9095	10663	1880	1800	1080	2800x2800	3012	666	3012	1080	1567	360	498	13	4x110	13,4	5820
ЦН-15-2000х1УП	14298	9913	11641	1930	2000	1200	3000x3000	3212	740	3212	1200	1667	500	638	13	4x145	16,0	6870
