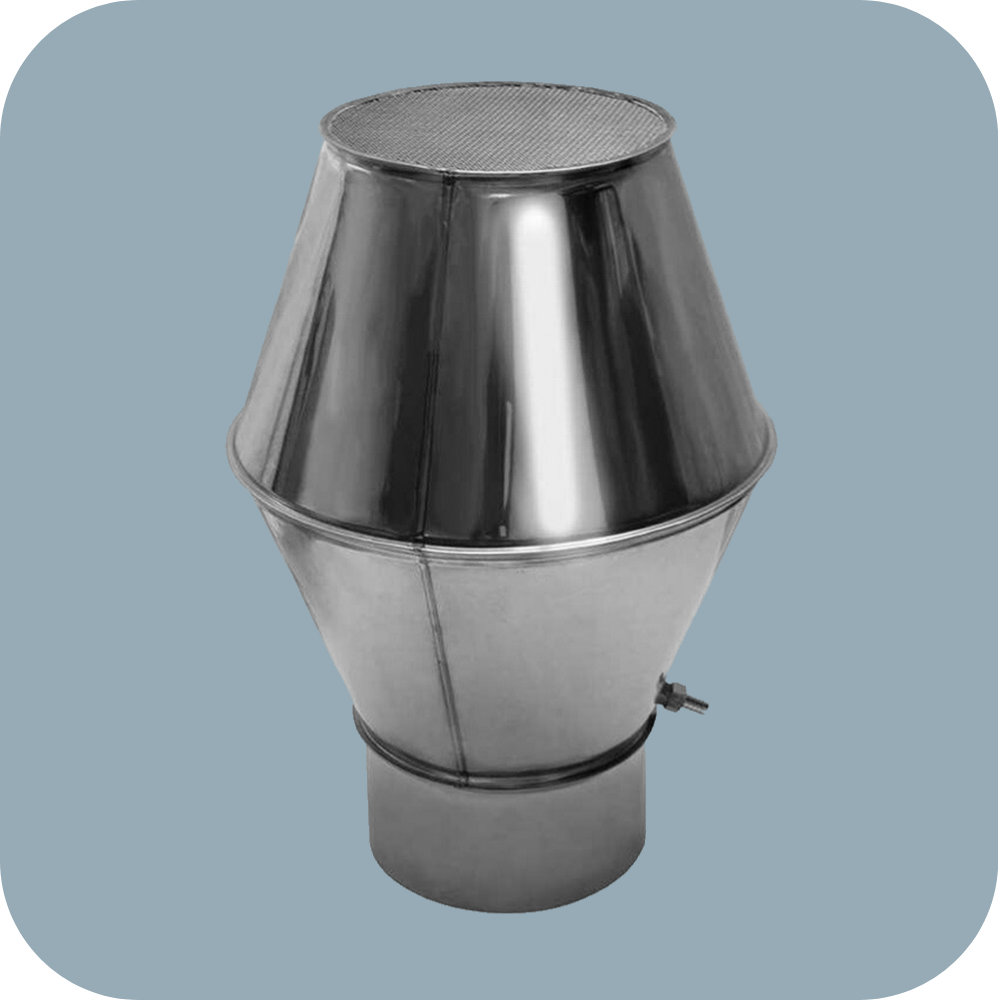

Насадок с водоотводящим кольцом предназначен для установки на выхлопных участках воздуховодов вентиляционных систем с целью сбора и удаления атмосферных осадков и предотвращения попадания их в вентиляторы и вентиляционные системы.

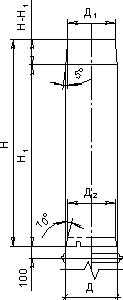

Обозначение | Шифр | Шахта | Д1, мм | Д2, мм | Масса,кг | ||
Д, мм | Н, мм | Н1, мм | |||||
НВК 00.000 | НВК-280 | 280 | 1120 | 980 | 256 | 227 | 11,8 |
-01 | НВК-315 | 315 | 1260 | 1100 | 287 | 280 | 14,5 |
-02 | НВК-355 | 355 | 1420 | 1240 | 324 | 320 | 19,0 |
-03 | НВК-400 | 400 | 1600 | 1410 | 367 | 365 | 23,0 |
-04 | НВК-450 | 450 | 1800 | 1550 | 406 | 415 | 27,9 |
-05 | НВК-500 | 500 | 2000 | 1750 | 456 | 465 | 33,8 |
-06 | НВК-560 | 560 | 2250 | 1950 | 508 | 525 | 42,0 |
-07 | НВК-630 | 630 | 2500 | 2150 | 568 | 595 | 52,0 |
-08 | НВК-710 | 710 | 2600 | 2220 | 646 | 675 | 60,5 |
-09 | НВК-800 | 800 | 2600 | 2200 | 730 | 765 | 68,4 |
-10 | НВК-900 | 900 | 2600 | 2200 | 830 | 865 | 77,20 |
-11 | НВК-1000 | 1000 | 4000 | 3550 | 923 | 958 | 128,0 |
-13 | НВК-1120 | 1120 | 4400 | 3980 | 1033 | 1078 | 159,0 |
-14 | НВК-1250 | 1250 | 4480 | 3980 | 1163 | 1208 | 178,0 |
