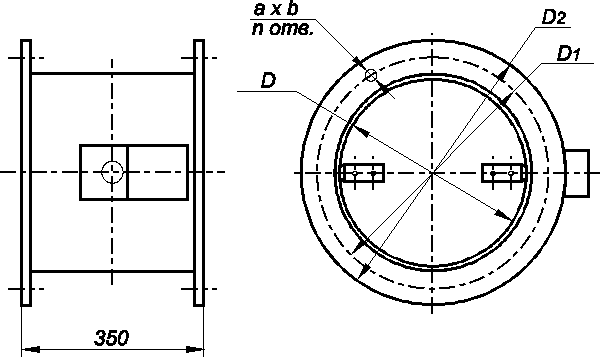

Габаритные и присоединительные размеры заслонки АЗД -122, АЗД-134
Обозначение | D | D1 | D2 | a x b | n. отв | Масса, кг |
АЗД 122.000 | 200 | 230 | 250 | 7 x 12 | 6 | 12,8 |
-01 | 250 | 280 | 300 | 7 x 12 | 6 | 13,9 |
-02 | 315 | 345 | 365 | 7 x 12 | 8 | 15,6 |
-03 | 400 | 430 | 450 | 7 x 12 | 10 | 18,7 |
-04 | 500 | 530 | 550 | 7 x 12 | 10 | 24,0 |
АЗД 134.000 | 630 | 660 | 680 | 9 x 16 | 12 | 36,2 |
-01 | 800 | 830 | 850 | 9 x 16 | 12 | 44,8 |
-02 | 1000 | 1040 | 1064 | 9 x 16 | 16 | 57,9 |
