Назначение
Клапаны утепленные створные предназначены для временного отключения одной из приточных систем, работающих на общем воздухозаборе. Клапаны изготавливаются для районов с умеренным климатом, 3 категории размещения согласно ГОСТ 15150-69.

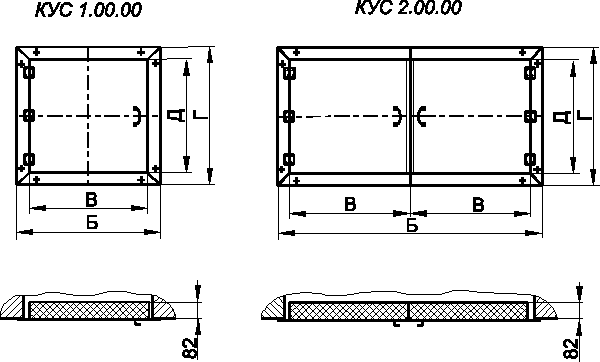

Габаритные и присоединительные размеры клапана серии 5.904-74.93
Обозначение | Шифр | В | Б | Д | Г | Масса, кг | Обозначение | Шифр | В | Б | Д | Г | Масса, кг |
КУС 1.00.000 | КУС-1 | 510 | 610 | 485 | 585 | 20,0 | КУС 2.00.000 | КУС-13 | 560 | 1235 | 350 | 460 | 36,0 |
-01 | КУС-2 | 635 | 735 | 485 | 585 | 23,0 | -01 | КУС-14 | 560 | 1235 | 470 | 585 | 43,0 |
-02 | КУС-3 | 760 | 860 | 485 | 585 | 26,0 | -02 | КУС-15 | 560 | 1235 | 730 | 840 | 58,0 |
-03 | КУС-4 | 885 | 985 | 485 | 585 | 29,5 | -03 | КУС-16 | 560 | 1235 | 980 | 1085 | 77,0 |
-04 | КУС-5 | 510 | 610 | 985 | 1085 | 33,5 | -04 | КУС-17 | 560 | 1235 | 1225 | 1335 | 94,0 |
-05 | КУС-6 | 635 | 735 | 985 | 1085 | 37,0 | -05 | КУС-18 | 560 | 1235 | 1475 | 1585 | 106,0 |
-06 | КУС-7 | 760 | 860 | 985 | 1085 | 43,0 | -06 | КУС-19 | 810 | 1735 | 980 | 1085 | 97,0 |
-07 | КУС-8 | 885 | 985 | 985 | 1085 | 47,0 | -07 | КУС-20 | 810 | 1735 | 1475 | 1585 | 130,0 |
-08 | КУС-9 | 510 | 610 | 1485 | 1585 | 49,0 | -08 | КУС-21 | 810 | 1735 | 1970 | 2085 | 188,0 |
-09 | КУС-10 | 635 | 735 | 1485 | 1585 | 52,0 | -09 | КУС-22 | 935 | 1985 | 980 | 1085 | 105,0 |
-10 | КУС-11 | 760 | 860 | 1485 | 1585 | 62,5 | -10 | КУС-23 | 935 | 1985 | 1475 | 1585 | 147,0 |
-11 | КУС-12 | 885 | 985 | 1485 | 1585 | 67,0 |
|
| |||||
