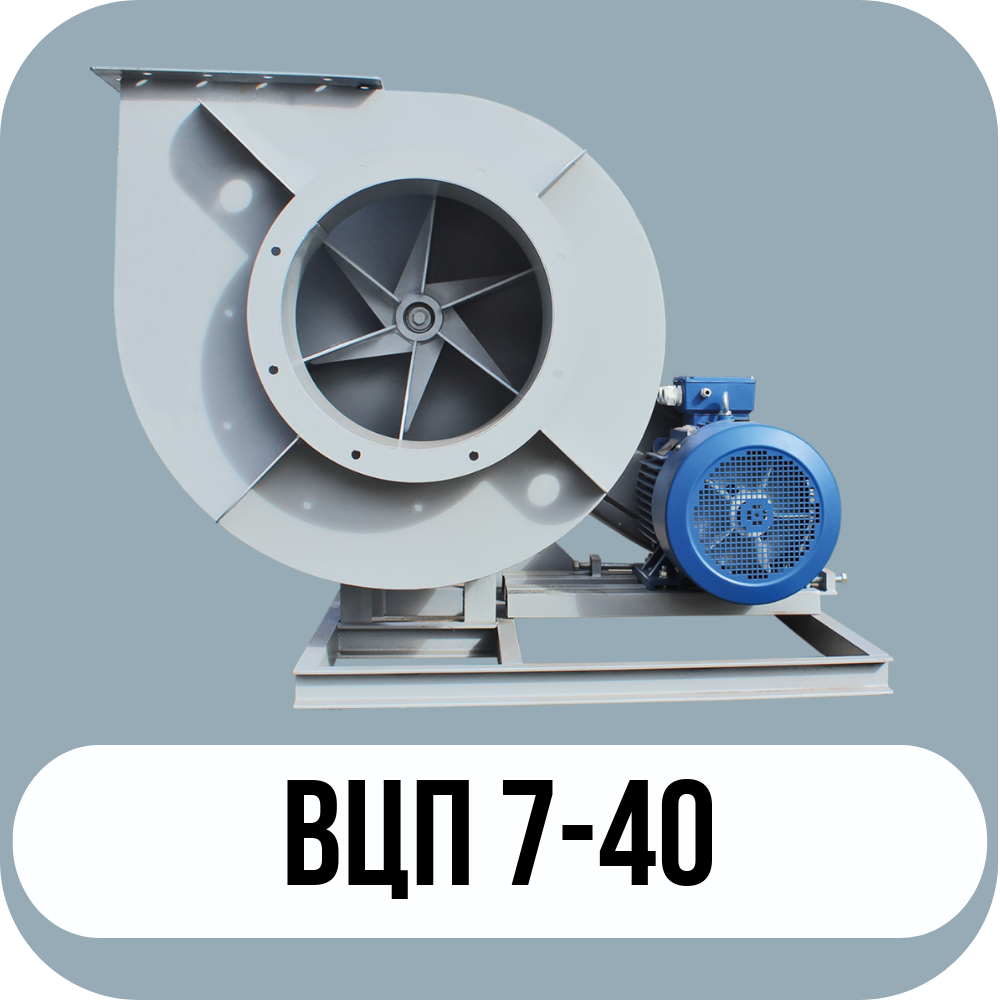

Пылевые вентиляторы среднего давления ВЦП 7-40
Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;
Пылевые вентиляторы ВЦП 7-40 радиального типа предназначены для одностороннего всасывания рабочей среды и способны развивать среднее давление. Вентиляторы этой серии могут использоваться в системах общеобменной вентиляции, а также как элементы технологических линий, где требуется перемещение неагрессивных газовоздушных сред. Они эффективны на линиях пневматической транспортировки мелкодисперсных сыпучих материалов, для удаления металлической и деревянной стружки из зоны станков, в производстве железобетонных изделий и в других аналогичных процессах.
Рабочая среда для вентиляторов ВЦП 7-40 включает воздух и химически нейтральные газо-пылевые неабразивные смеси при температуре до +80°С и запыленности не более 0,6 кг/м³.
По специальному запросу изготавливаются вентиляторы в износостойком исполнении для перемещения малоабразивных сред.
Конструктивные особенности вентилятора ВЦП 7-40
Пылевые вентиляторы ВЦП 7-40 поставляются потребителям в полностью собранном и готовом к монтажу виде. Эти агрегаты предназначены для стационарной установки. Они монтируются на жестком основании и крепятся к нему анкерными болтами.
Вентиляторы ВЦП 7-40 имеют моноблочную конструкцию, где на сварной раме размещены корпус, рабочее колесо и привод.
Корпус вентилятора изготавливается из тонколистового металла и имеет спиралевидную форму ("улитка"). Для подключения к воздуховодам на корпусе предусмотрены патрубки с фланцами. Подключение к вентиляционной сети может быть прямым или через гибкие вставки соответствующего типоразмера. Корпус вентилятора поворотный, что позволяет установить его под удобным углом при монтаже.
Внутри корпуса ("улитки") находится рабочее колесо радиального типа с шестью отогнутыми в сторону вращения лопатками.
Приводной электродвигатель вентилятора ВЦП 7-40 может быть установлен двумя способами:
- Соосно с рабочим колесом на подставке (схема №1).
- На опорной станине (схема №5), в этом случае крутящий момент передается ременной передачей.
Пылевые вентиляторы ВЦП 7-40 условия эксплуатации
Радиальные пылевые вентиляторы ВЦП 7-40 предназначены для работы в климатических условиях У и Т согласно ГОСТ 15150 при температуре окружающей среды от -40°С до +40°С. Их можно размещать в категориях 3 и 2. Если электрическая часть защищена от атмосферных осадков и солнечных лучей, то допустимо размещение по 1-й категории.
Пылевые вентиляторы ВЦП 7-40 производятся в восьми типоразмерах. Базовая модель предназначена для общепромышленного использования и выполнена из низкоуглеродистой стали. Также доступны пылевые вентиляторы ВЦП 7-40 во взрывозащищенном, коррозионностойком или комбинированном взрывозащищенном коррозионностойком исполнениях.
Основные варианты изготовления
Индекс | Назначение и материалы |
---|---|
- | Общепромышленное исполнение, материал – углеродистая сталь |
Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
