Пылевой вентилятор ВЦП 7-40 №8 радиального типа среднего давления с односторонним всасыванием выпускается в трех конструктивных исполнениях: по 1-й схеме (прямое соединение рабочего колеса с двигателем), по 3-й схеме (соединение рабочего колеса с электродвигателем через соединительную муфту) и по 5-й схеме (соединение рабочего колеса с двигателем через ременную передачу). Вентилятор ВЦП 7-40 №8 широко используется в системах общеобменной вентиляции и в различных технологических установках: в пылеочистных системах, в системах пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из рабочих зон станочного оборудования, при производстве железобетонных изделий и других промышленных процессах.
Доставка
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 22 | 43,2 | 180S4 | 6 | 20 | 1900 | 2600 | 380 | ДО-43 | 4 | ВР 203 | 8 |
| 1 500 | 30 | 57,6 | 180M4 | 6 | 23 | 1750 | 2600 | 405 | ДО-43 | 4 | ВР 203 | 8 |

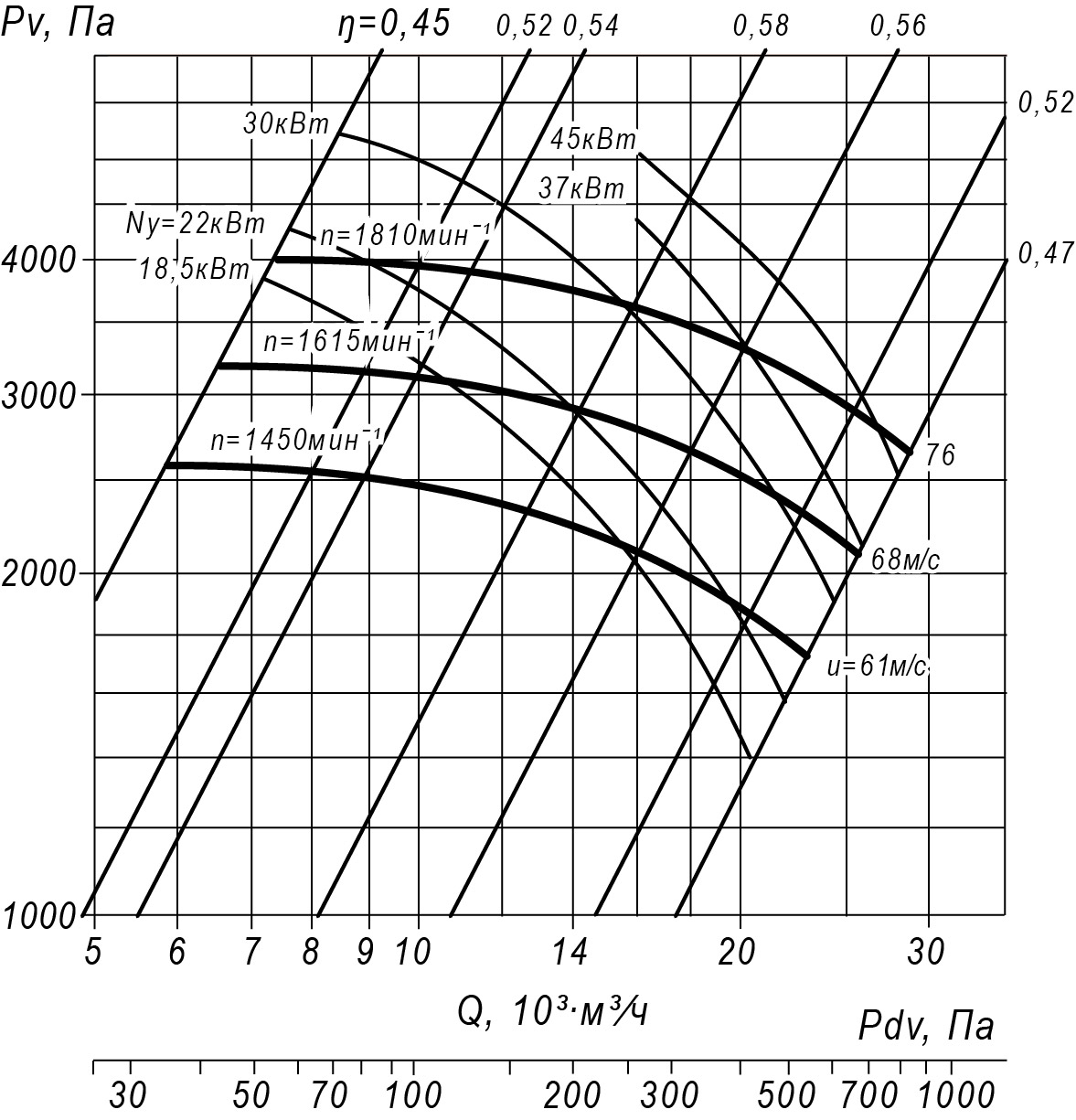

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1

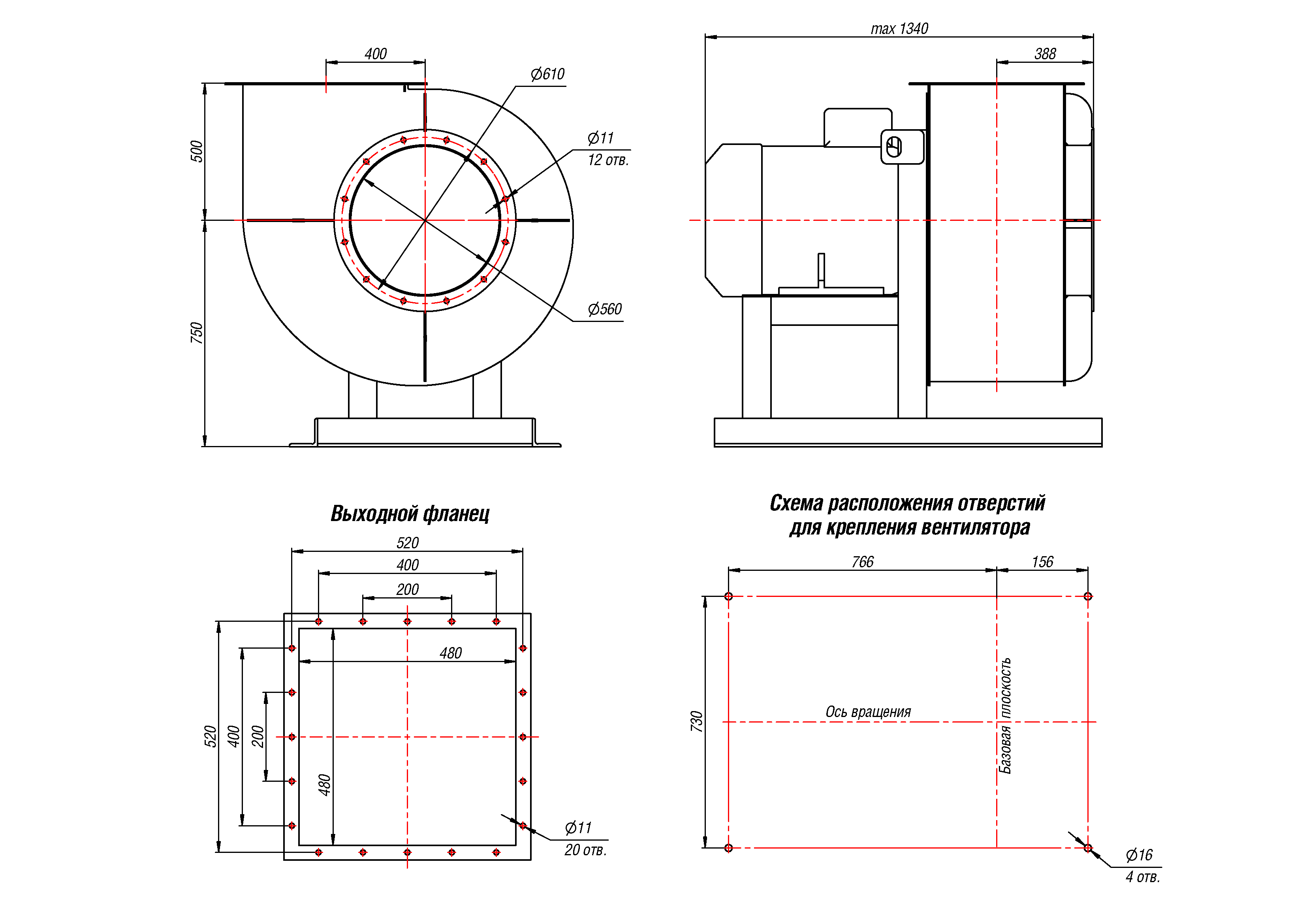

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1201 | 523 | 1250 | 500 | 1108 | 494 | 1583 | 833 | 1083 | 583 | 1427 | 677 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1387 | 554 | 1364 | 614 | 1084 | 500 | 1273 | 523 | 1386 | 833 | 1244 | 494 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 94 | 97 | 104 | 115 | 103 | 100 | 96 | 92 | 113 |
Отправить заявку
Связаться с менеджером
"Исполнение 3"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 22 | 43,2 | 180S4 | 6 | 20 | 1900 | 2600 | 380 | ДО-43 | 4 | ВР 203 | 8 |
| 1 500 | 30 | 57,6 | 180M4 | 6 | 23 | 1750 | 2600 | 405 | ДО-43 | 4 | ВР 203 | 8 |
Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 3

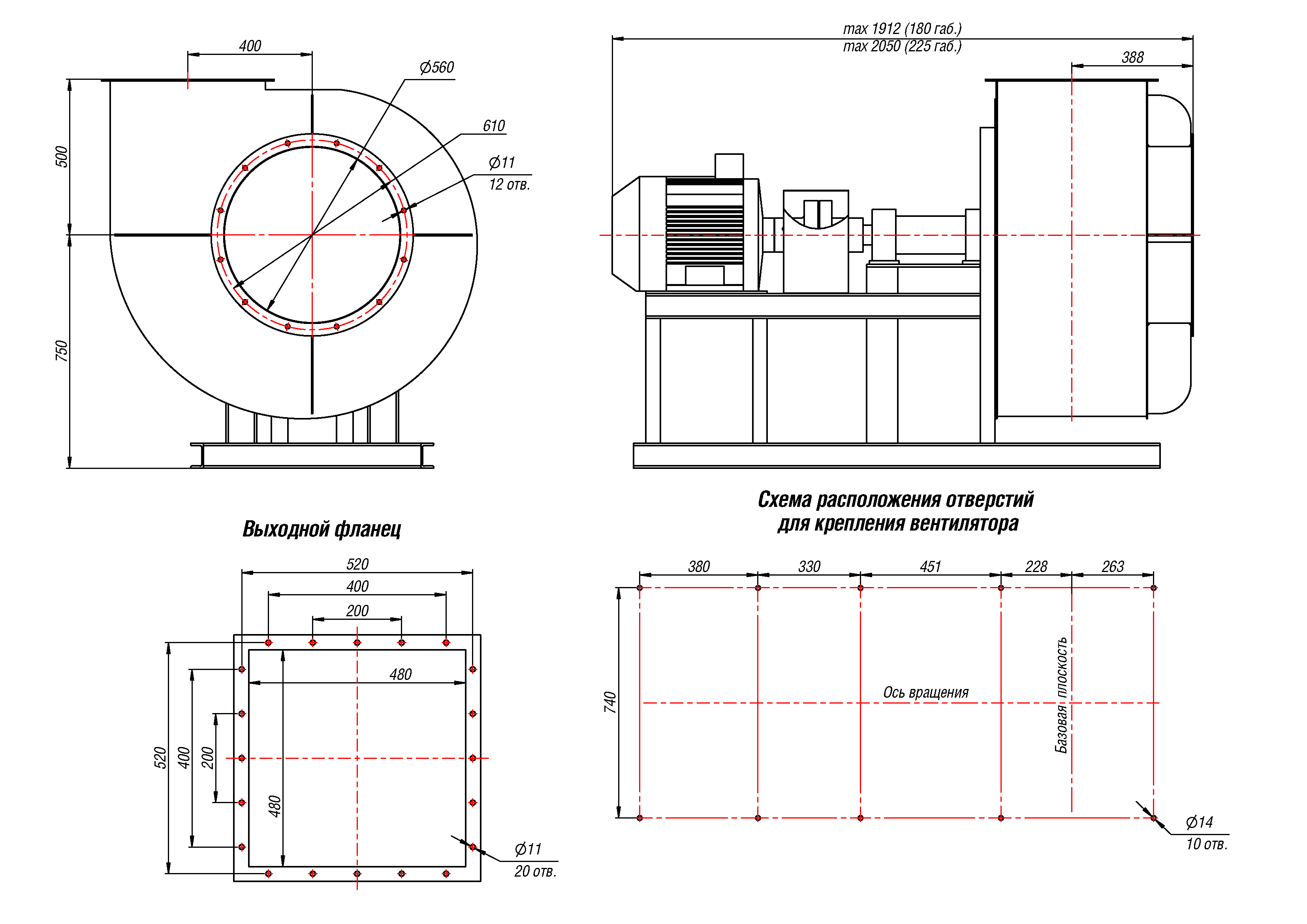

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1201 | 523 | 1250 | 500 | 1108 | 494 | 1583 | 833 | 1083 | 583 | 1427 | 677 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1387 | 554 | 1364 | 614 | 1084 | 500 | 1273 | 523 | 1386 | 833 | 1244 | 494 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 94 | 97 | 104 | 115 | 103 | 100 | 96 | 92 | 113 |
Отправить заявку
Связаться с менеджером
"Исполнение 5"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 615 | 37 | 70,2 | 200M4 | 6,4 | 25 | 2100 | 3250 | 590 | ДО-43 | 8 | ВР 203 | 10 |
| 1 810 | 45 | 84,9 | 200L4 | 7,3 | 27 | 2800 | 4000 | 625 | ДО-43 | 8 | ВР 203 | 10 |
Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 5

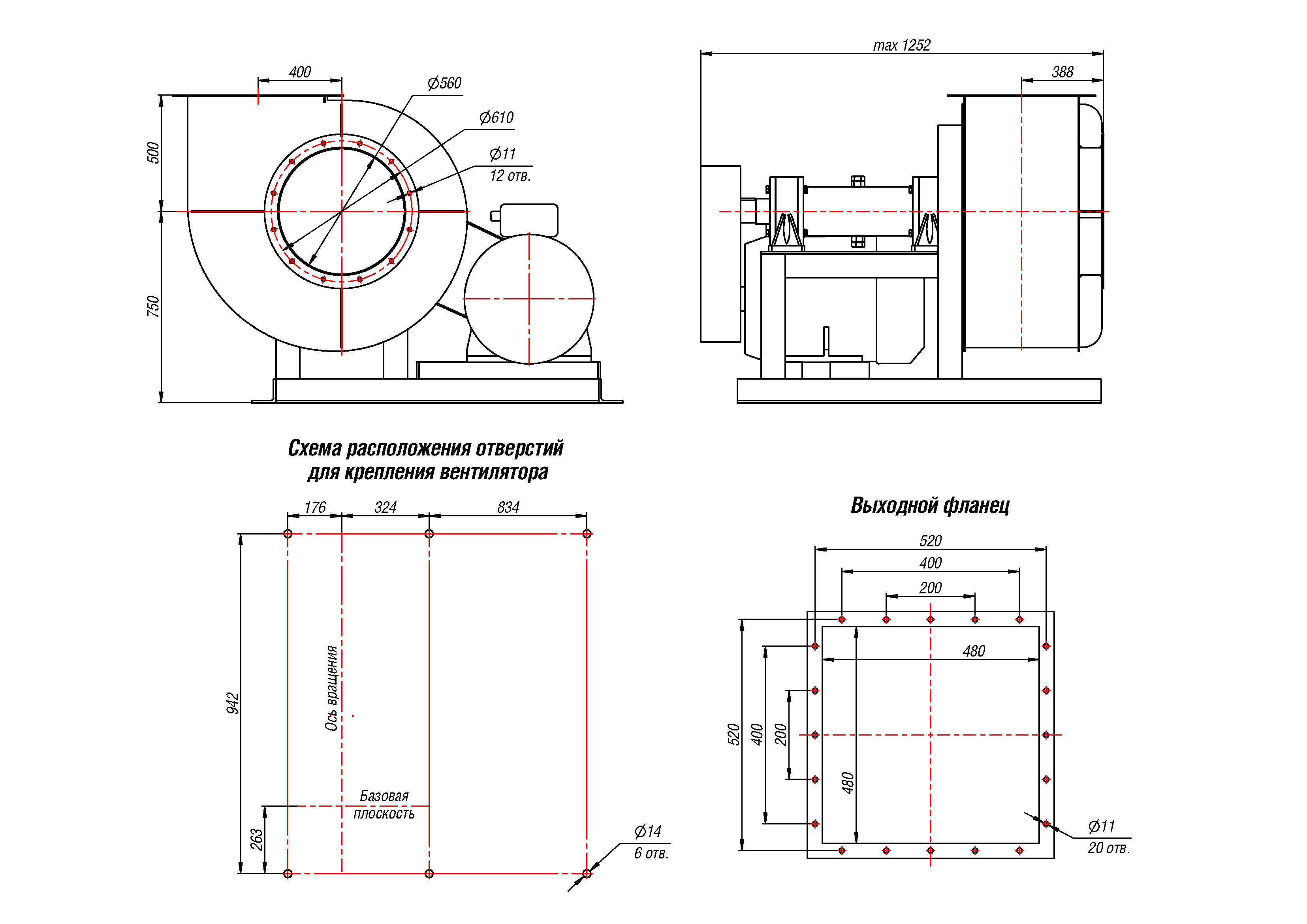

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1896 | 678 | 1250 | 500 | 1832 | 614 | 1583 | 833 | 1802 | 584 | 1427 | 677 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| - | - | - | - | 1718 | 500 | 1273 | 523 | 2050 | 832 | 1244 | 494 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1615 | 97 | 100 | 107 | 118 | 106 | 103 | 99 | 95 | 116 |
| 1810 | 98 | 101 | 108 | 119 | 107 | 104 | 100 | 96 | 117 |
