Радиальный пылевой вентилятор ВЦП 7-40 №4 среднего давления с односторонним всасыванием изготавливается по 1-й конструктивной схеме, в которой рабочее колесо напрямую соединяется с двигателем. Он предназначен для работы с воздухом и химически нейтральными газовоздушными смесями с запыленностью до 0,6 кг/м³ и максимальной температурой до +80°С. Вентилятор ВЦП 7-40 №4 используется в системах общеобменной вентиляции и в составе различных технологических установок: пылеочистных системах, системах пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из зон станков, а также при производстве железобетонных изделий и в других промышленных процессах.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №4 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min,тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 3 000 | 5,5 | 11,1 | 100L2 | 2,5 | 7 | 2100 | 2900 | 86 | ДО-39 | 4 | ВР 201 | 6 |
Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №4 Исполнение 1

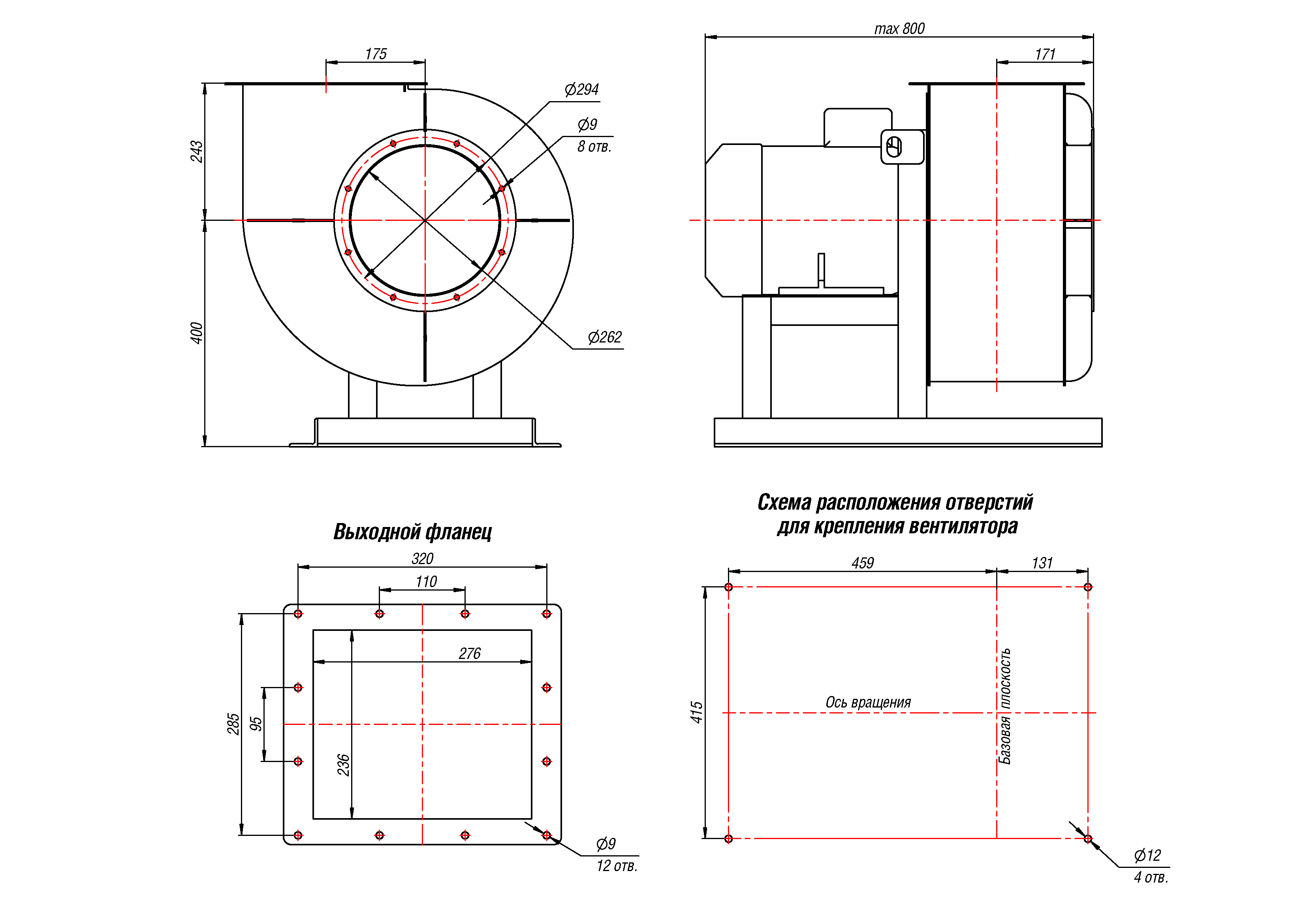

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №4 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 610 | 256 | 643 | 243 | 542 | 242 | 820 | 422 | 528 | 285 | 755 | 355 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 693 | 271 | 700 | 900 | 528 | 243 | 656 | 256 | 693 | 422 | 642 | 242 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №4, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 89 | 92 | 97 | 102 | 103 | 99 | 97 | 92 | 107 |
Отправить заявку
Связаться с менеджером
Исполнение 5
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №4 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Тип электро-двигателя * | Производи-тельность Q min,тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте |
| 2870 | 4 | 100S2 | 2,5 | 4,9 | 2700 | 2790 | 271 | ДО42 | 4 |
| 2870 | 5,5 | 100L2 | 2,5 | 6,2 | 1650 | 2790 | 287 | ДО42 | 4 |
| 3000 | 7,5 | 102М2 | 2,5 | 6,2 | 1650 | 2790 | 303 | ДО42 | 4 |

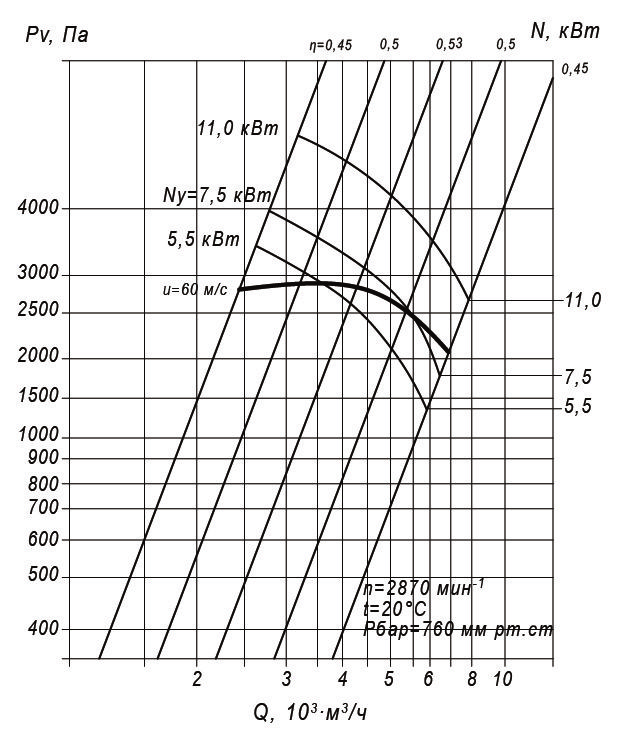

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №4 Исполнение 5

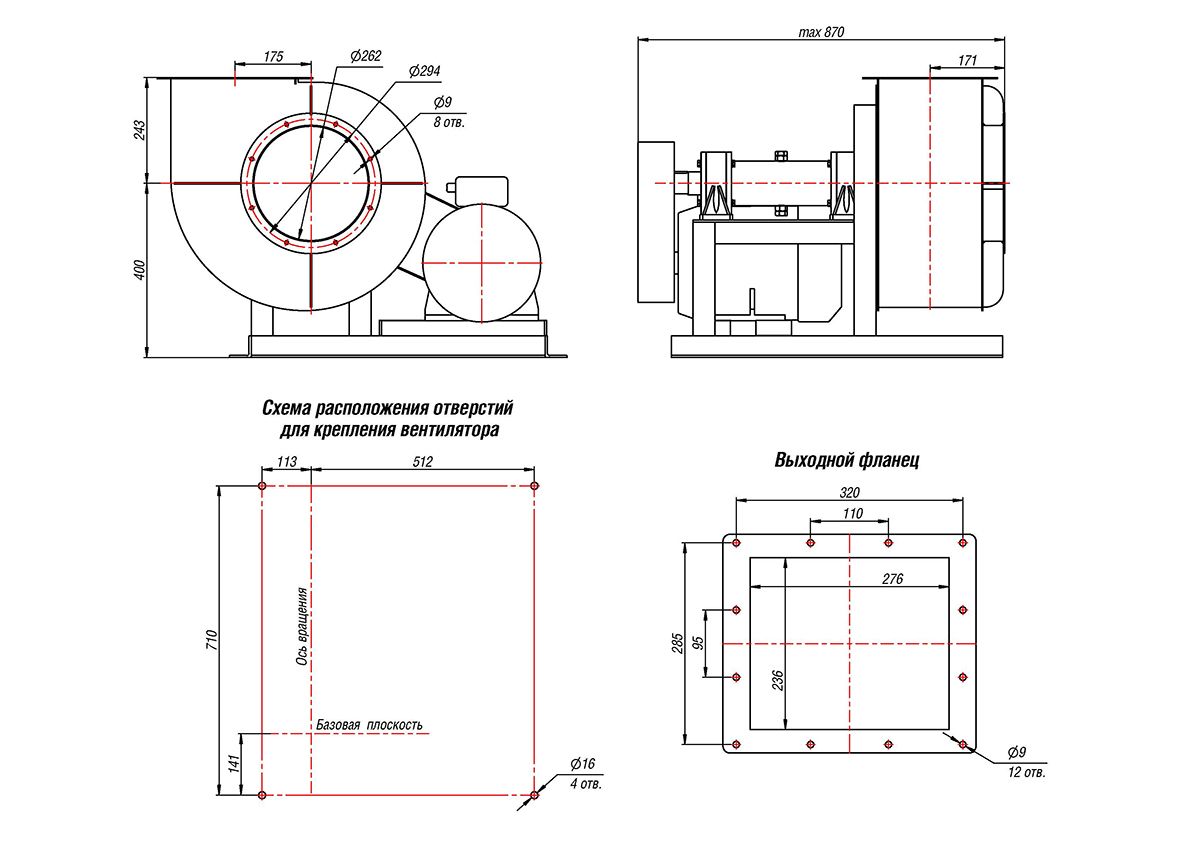

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №4, Исполнение 5
