Радиальный пылевой вентилятор ВЦП 7-40 №5 среднего давления с односторонним всасыванием выпускается в двух конструктивных схемах: 1-я схема, где рабочее колесо напрямую соединяется с двигателем, и 5-я схема, где соединение осуществляется посредством ременной передачи. Он предназначен для работы с воздухом и химически нейтральными газовоздушными смесями с запыленностью до 0,6 кг/м³. Вентилятор ВЦП 7-40 №5 применяется в системах общеобменной вентиляции и в составе различных технологических установок: пылеочистных системах, системах пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из зон станков, а также при производстве железобетонных изделий и в других промышленных процессах.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 4 | 8,8 | 100L4 | 1,7 | 5,7 | 800 | 1100 | 115 | ДО-40 | 4 | ВР 203 | 4 |
| 3 000 | 18,5 | 34,7 | 160М2 | 3,3 | 11 | 2800 | 4000 | 220 | ДО-40 | 4 | ВР 203 | 4 |
Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №5 Исполнение 1

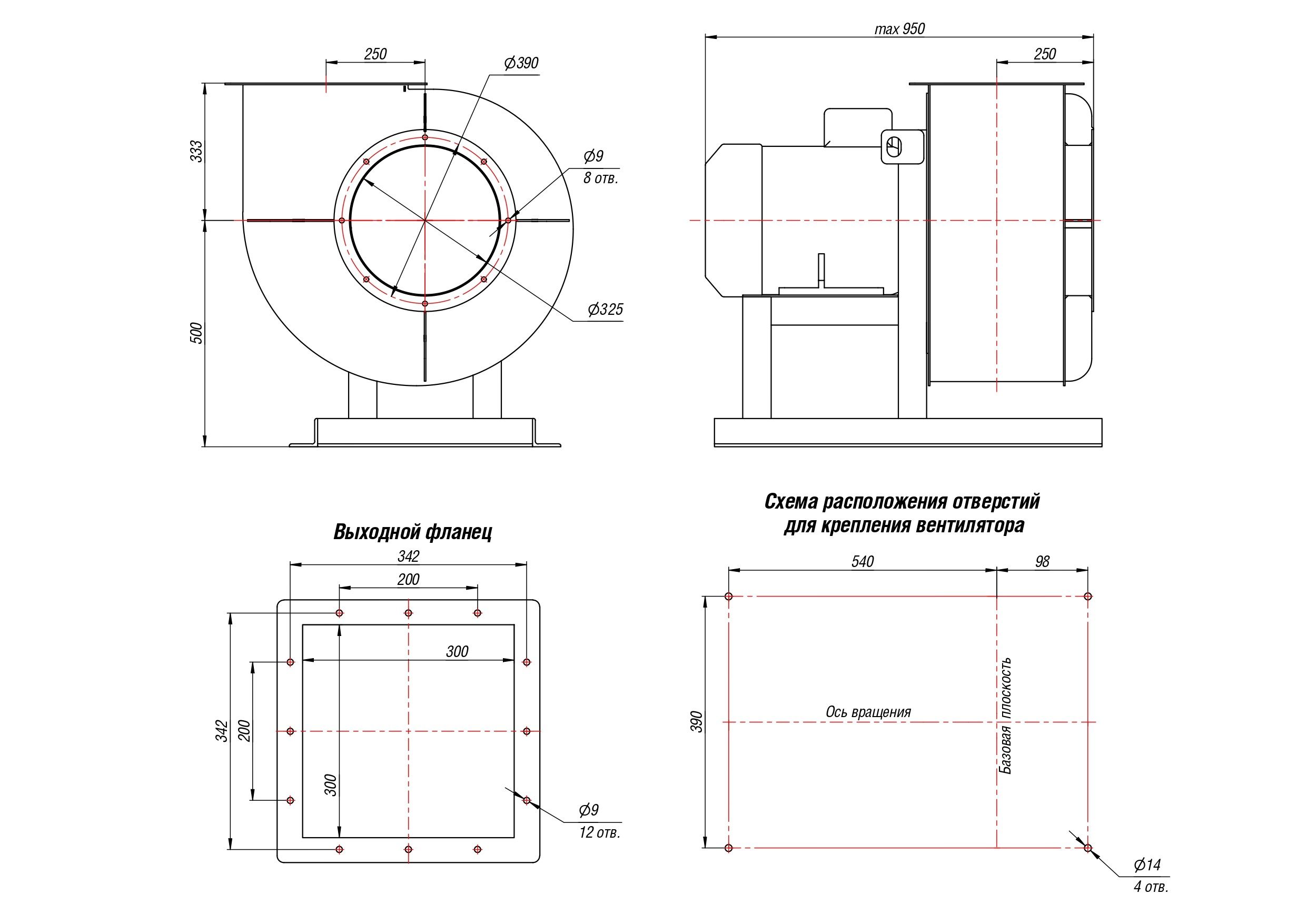

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 1

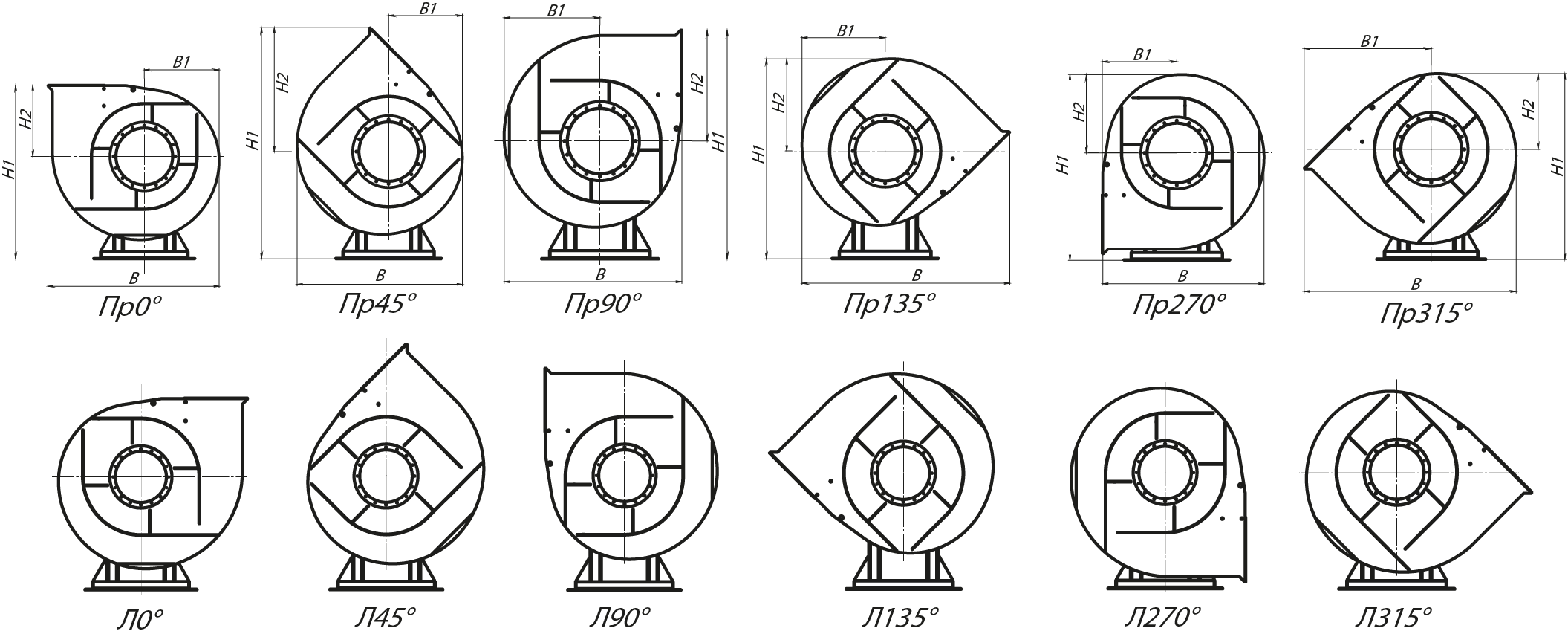

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 773 | 332 | 833 | 333 | 700 | 315 | 1047 | 547 | 700 | 367 | 940 | 440 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 896 | 350 | 885 | 385 | 700 | 333 | 832 | 332 | 896 | 547 | 815 | 315 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №5, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 80 | 83 | 90 | 101 | 89 | 86 | 82 | 78 | 98 |
| 3000 | 91 | 94 | 99 | 103 | 104 | 100 | 98 | 93 | 108 |
Отправить заявку
Связаться с менеджером
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №5 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 810 | 5,5 | 11,7 | 112М4 | 2,2 | 7 | 1150 | 1600 | 210 | ДО-41 | 6 | ВР 203 | 8 |
| 2 030 | 7,5 | 15,6 | 132S4 | 2,5 | 8 | 1400 | 2000 | 220 | ДО-41 | 6 | ВР 203 | 8 |
| 2 285 | 11 | 22,5 | 132M4 | 2,8 | 9 | 1800 | 2600 | 225 | ДО-41 | 6 | ВР 203 | 8 |
| 2 575 | 15 | 30 | 160S4 | 3 | 9,7 | 2250 | 3300 | 280 | ДО-41 | 6 | ВР 203 | 8 |

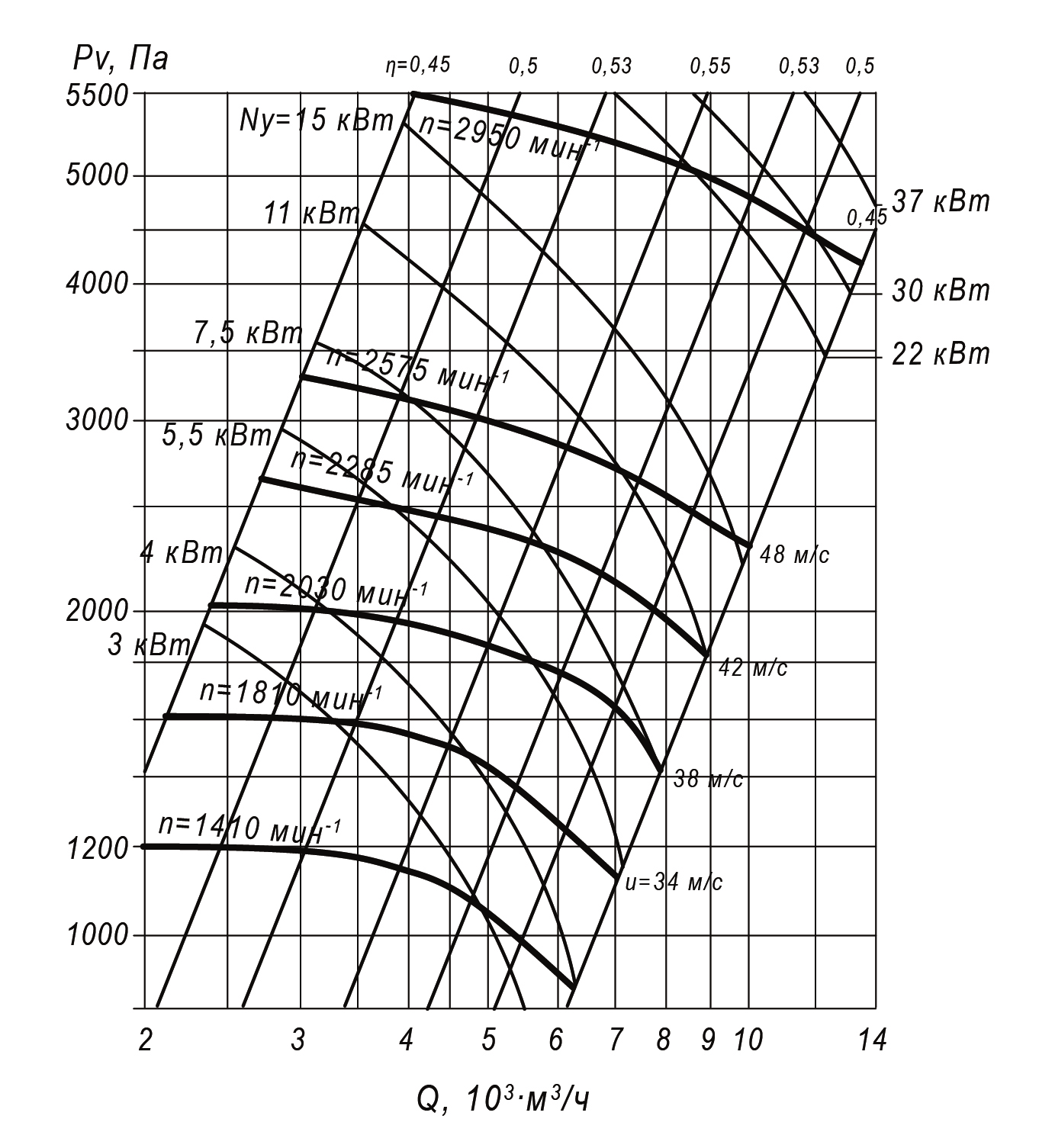

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №5 Исполнение 5
.jpg)

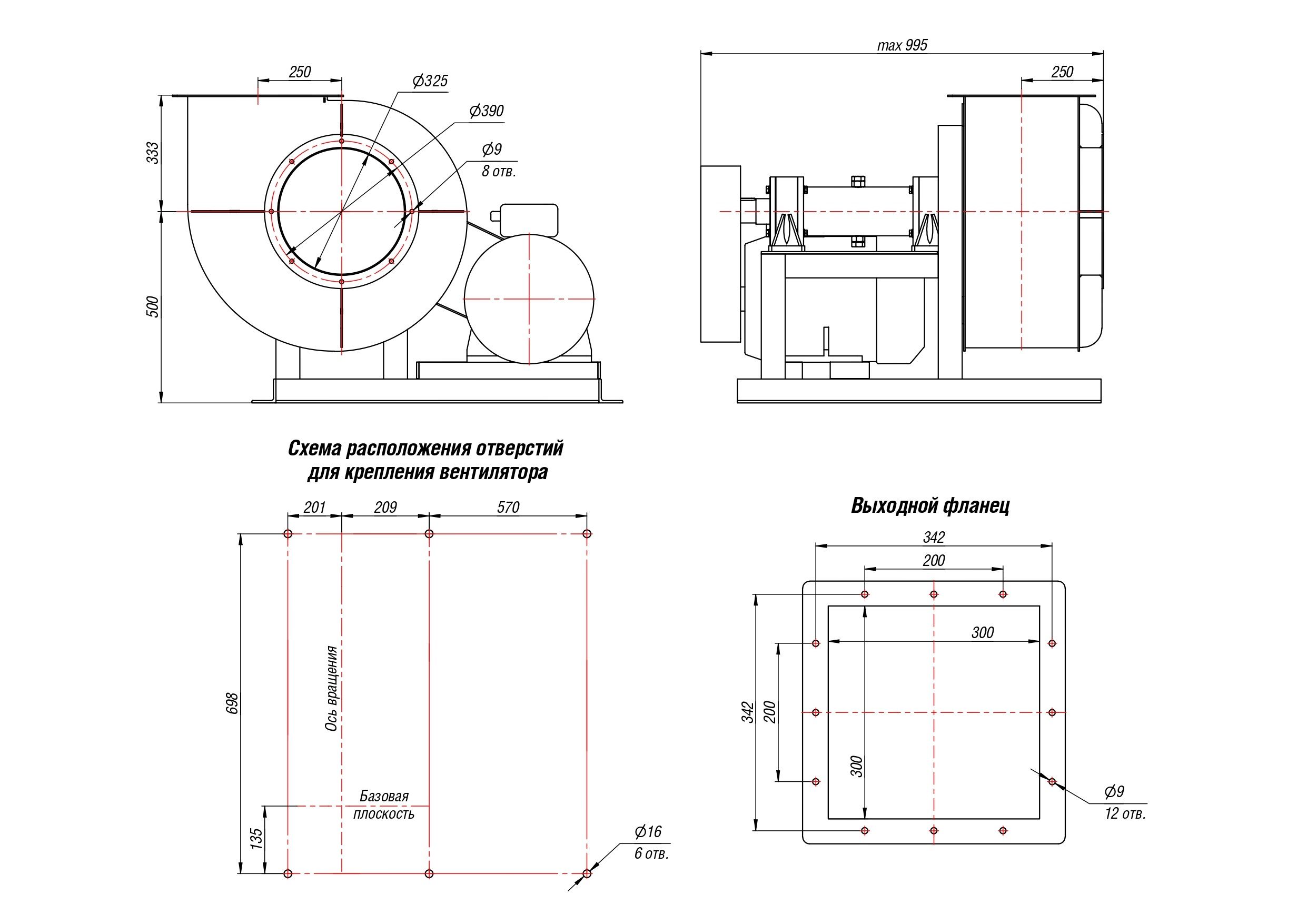

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1237 | 440 | 833 | 333 | 1182 | 385 | 1047 | 547 | 1165 | 367 | 940 | 440 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| - | - | - | - | 1130 | 333 | 832 | 332 | 1344 | 547 | 815 | 315 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №5, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1810 | 84 | 87 | 94 | 105 | 93 | 90 | 86 | 82 | 103 |
| 2030 | 87 | 90 | 97 | 108 | 96 | 93 | 89 | 85 | 106 |
| 2285 | 90 | 93 | 100 | 111 | 99 | 96 | 92 | 88 | 109 |
| 2575 | 93 | 96 | 103 | 114 | 102 | 99 | 95 | 91 | 112 |
