Радиальный пылевой вентилятор ВЦП 7-40 №3,15 среднего давления с односторонним всасыванием изготавливается по 1-й конструктивной схеме, в которой рабочее колесо напрямую соединяется с двигателем. Он предназначен для работы с воздухом и химически нейтральными газовоздушными смесями с запыленностью до 0,6 кг/м³ и максимальной температурой до +80°С. Вентилятор ВЦП 7-40 №3,15 используется в системах общеобменной вентиляции и в различных технологических установках: пылеочистных системах, системах пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из зон станков, а также при производстве железобетонных изделий и других задачах.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №3,15 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 3 000 | 2,2 | 4,85 | 80В2 | 1,5 | 2,75 | 1650 | 1800 | 58 | ДО-38 | 4 | ВР 201 | 4 |
| 3 000 | 3 | 6,34 | 90L2 | 1,5 | 3,5 | 1350 | 1800 | 64 | ДО-38 | 4 | ВР 201 | 4 |

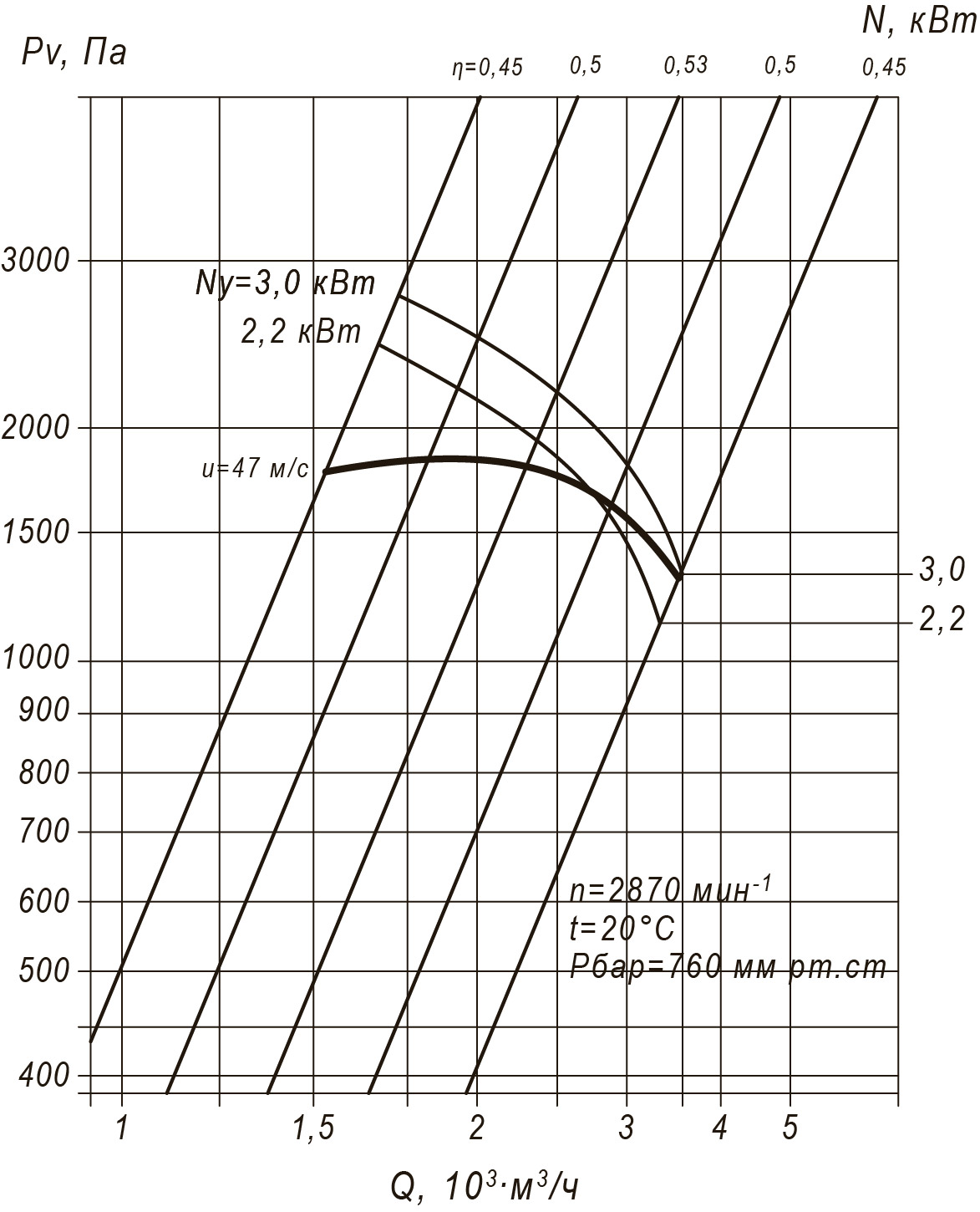

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №3,15 Исполнение 1

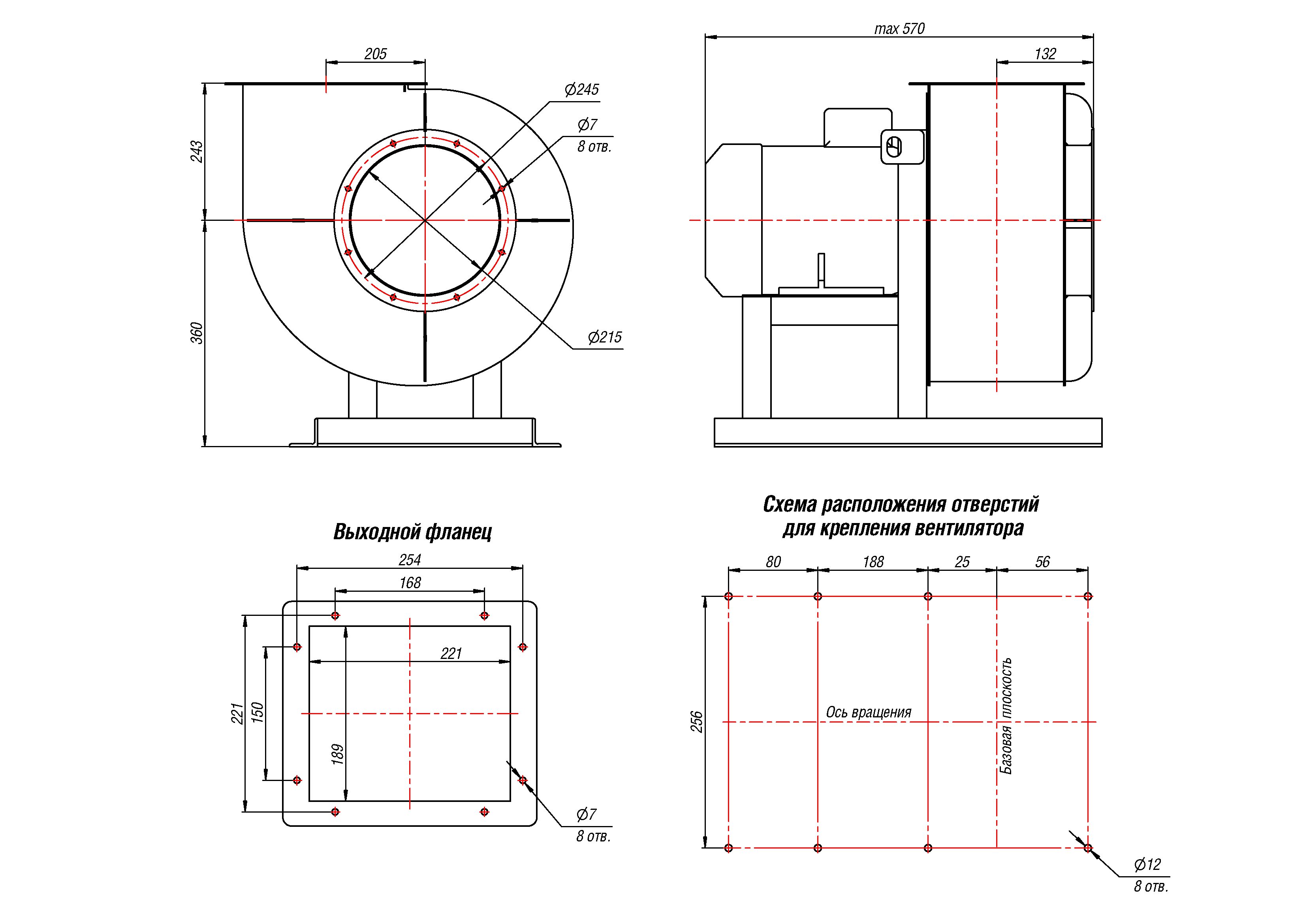

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №3,15, Исполнение 1

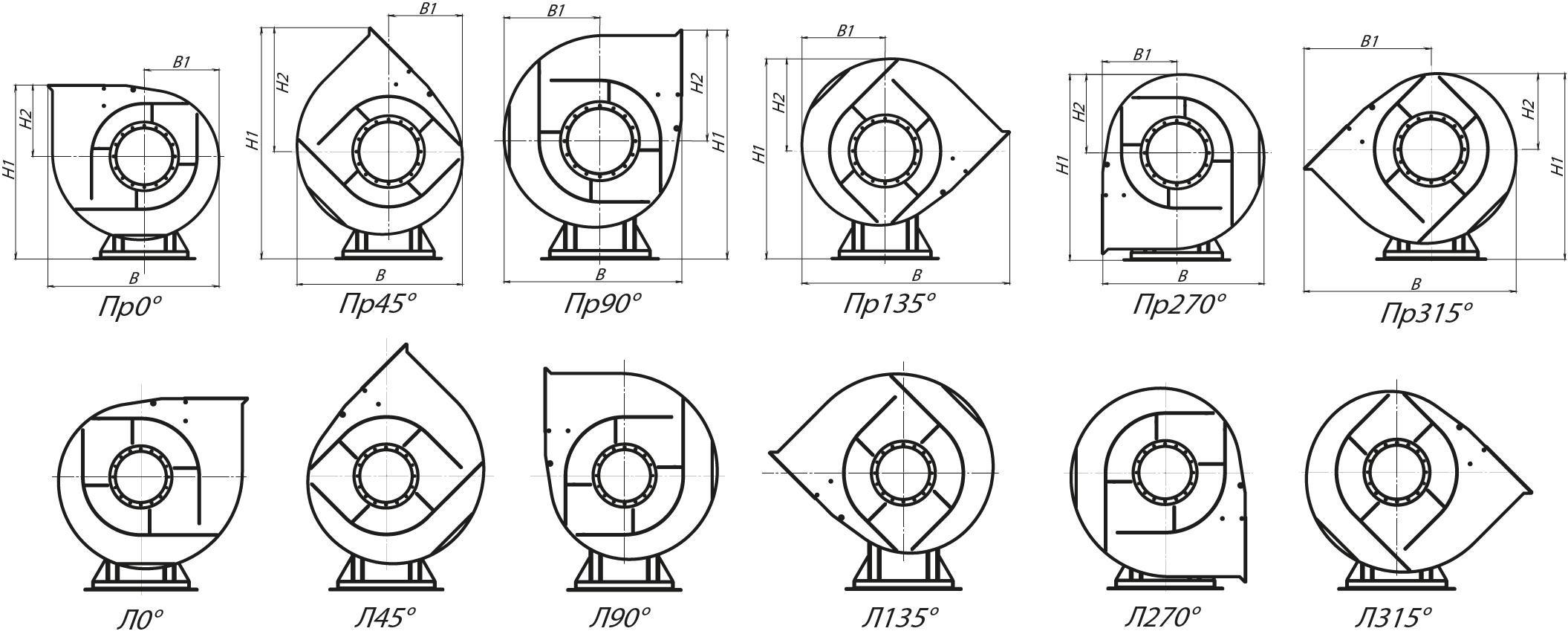

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №3,15 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 595 | 247 | 603 | 243 | 530 | 230 | 782 | 418 | 525 | 283 | 712 | 348 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 683 | 265 | 663 | 300 | 526 | 243 | 612 | 248 | 683 | 418 | 594 | 230 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №3,15, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 87 | 90 | 95 | 100 | 102 | 98 | 96 | 91 | 105 |
