Радиальный пылевой вентилятор ВЦП 7-40 №6,3 среднего давления с односторонним всасыванием выпускается в трех конструктивных схемах: по 1-й схеме (прямое соединение рабочего колеса с двигателем), по 3-й схеме (соединение рабочего колеса с электродвигателем через соединительную муфту), и по 5-й схеме (соединение рабочего колеса с двигателем посредством ременной передачи). Вентилятор ВЦП 7-40 №6,3 применяется в системах общеобменной вентиляции и различных технологических установках: пылеочистных системах, системах пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из зон станков, а также при производстве железобетонных изделий и других промышленных процессах.
Доставка
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №6,3 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 7,5 | 15,6 | 132S4 | 3,7 | 9 | 1470 | 1720 | 200 | ДО-41 | 4 | ВР 203 | 6 |
| 1 500 | 11 | 22,5 | 132M4 | 3,7 | 12,9 | 1250 | 1720 | 245 | ДО-41 | 4 | ВР 203 | 6 |

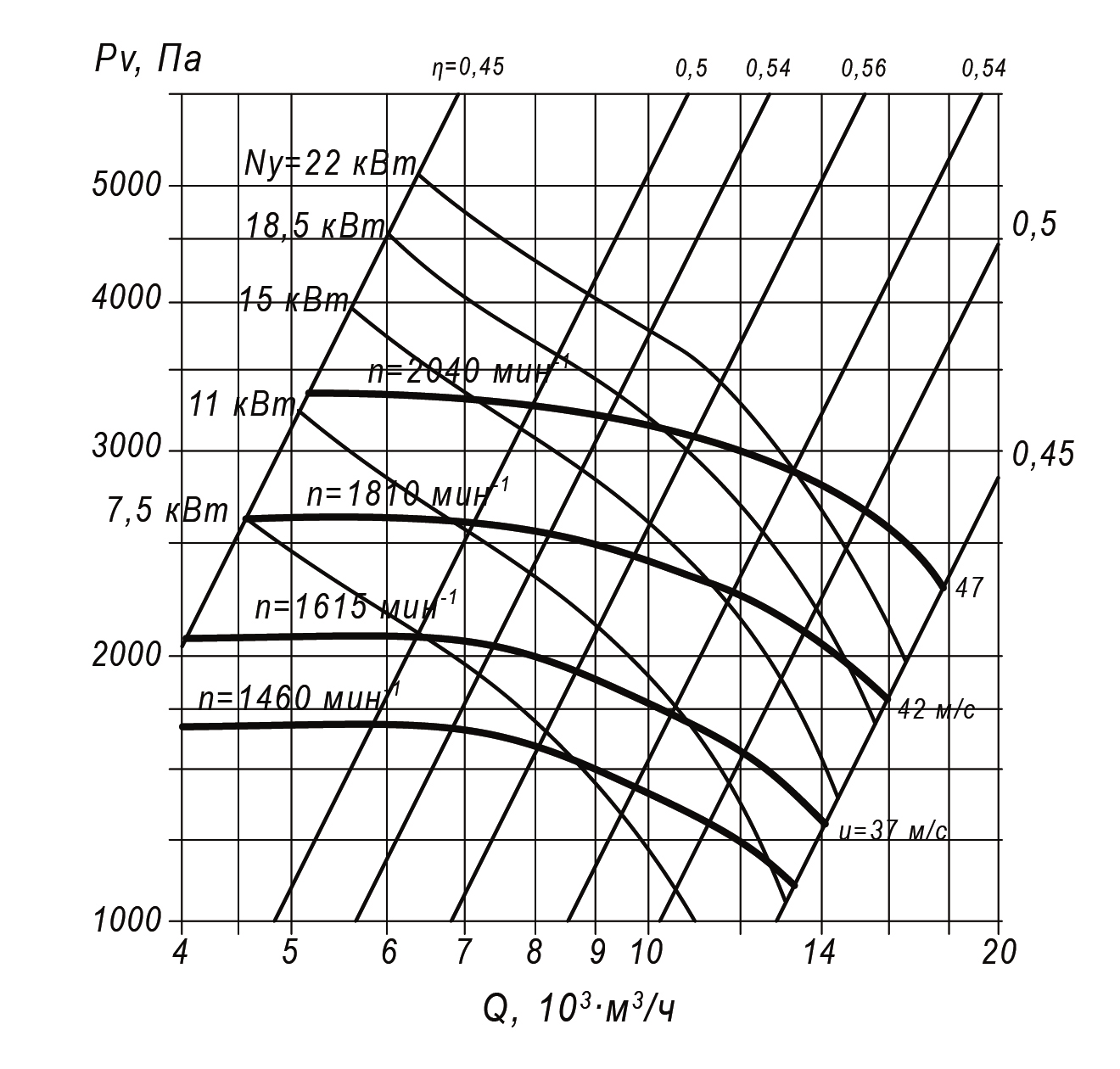

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №6,3 Исполнение 1

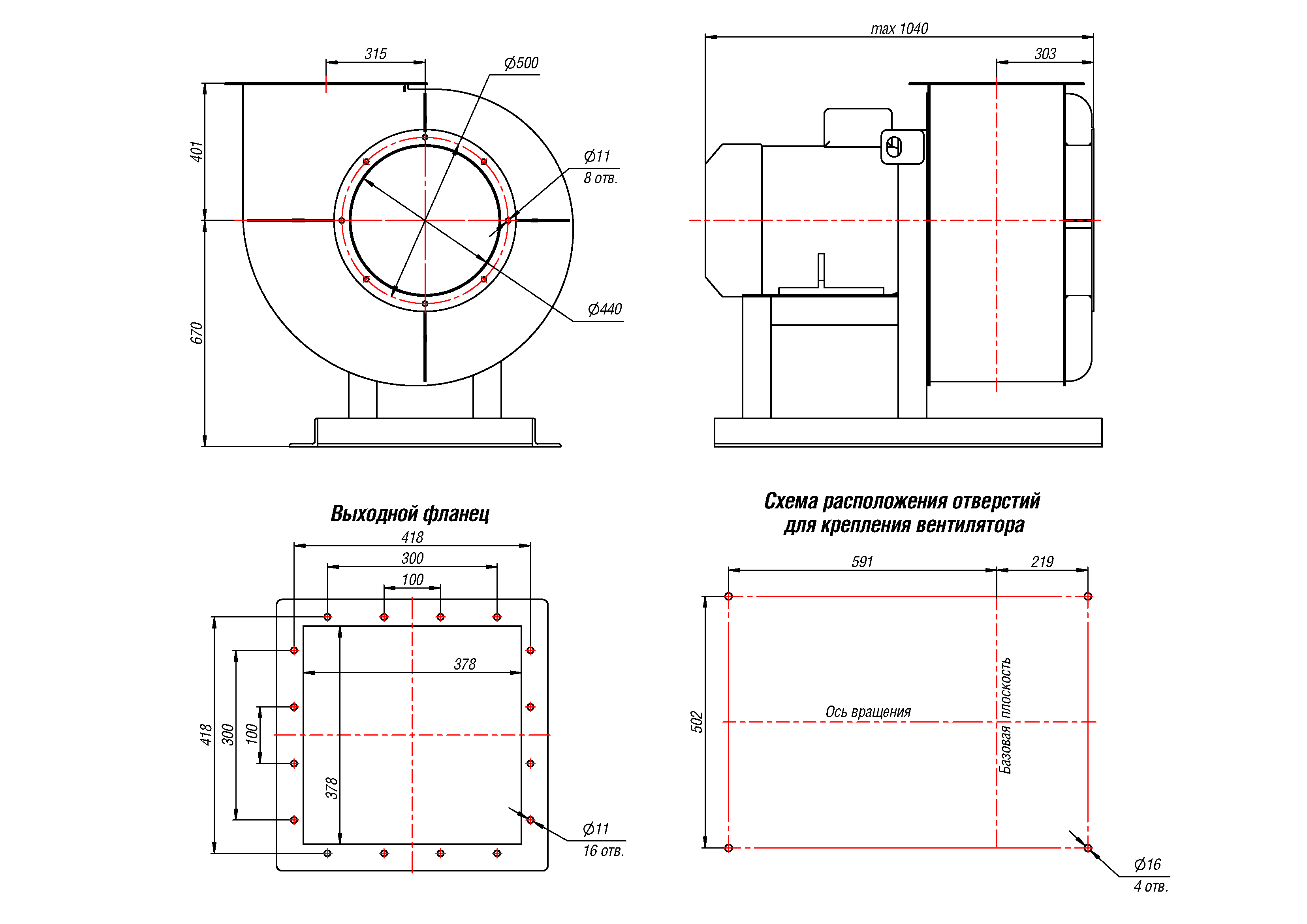

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 978 | 422 | 1071 | 401 | 887 | 402 | 1346 | 676 | 865 | 465 | 1225 | 555 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1120 | 444 | 1155 | 485 | 866 | 401 | 1092 | 422 | 1119 | 676 | 1072 | 402 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №6,3, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 85 | 88 | 95 | 105 | 94 | 92 | 87 | 83 | 102 |
Отправить заявку
Связаться с менеджером
"Исполнение 3"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №6,3 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 7,5 | 15,6 | 132S4 | 3,7 | 9 | 1470 | 1720 | 200 | ДО-41 | 4 | ВР 203 | 6 |
| 1 500 | 11 | 22,5 | 132M4 | 3,7 | 12,9 | 1250 | 1720 | 245 | ДО-41 | 4 | ВР 203 | 6 |
Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №6,3 Исполнение 3

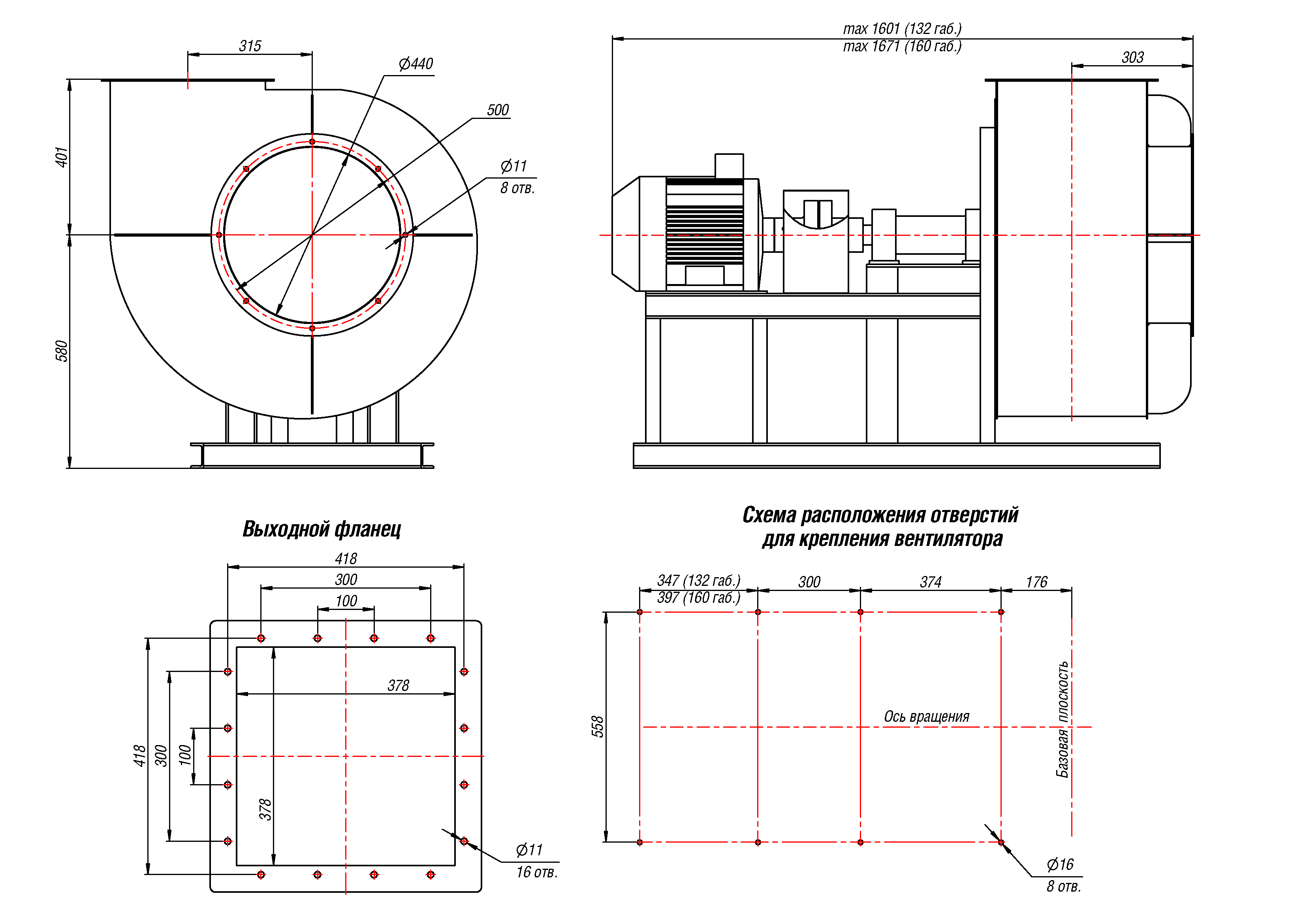

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3 Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 978 | 422 | 981 | 401 | 887 | 402 | 1256 | 676 | 865 | 465 | 1135 | 555 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1120 | 444 | 1065 | 485 | 866 | 401 | 1002 | 422 | 1119 | 676 | 982 | 402 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №6,3, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 85 | 88 | 95 | 105 | 94 | 92 | 87 | 83 | 102 |
Отправить заявку
Связаться с менеджером
"Исполнение 5"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №6,3 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 615 | 15 | 30 | 160S4 | 4,1 | 14 | 1350 | 2100 | 515 | ДО-42 | 6 | ВР 203 | 8 |
| 1 810 | 18,5 | 36,3 | 160M4 | 4,5 | 15,5 | 2000 | 3600 | 550 | ДО-42 | 6 | ВР 203 | 8 |
| 2 040 | 30 | 57,6 | 180M4 | 5 | 18 | 2300 | 3400 | 570 | ДО-42 | 8 | ВР 203 | 8 |
Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №6,3 Исполнение 5

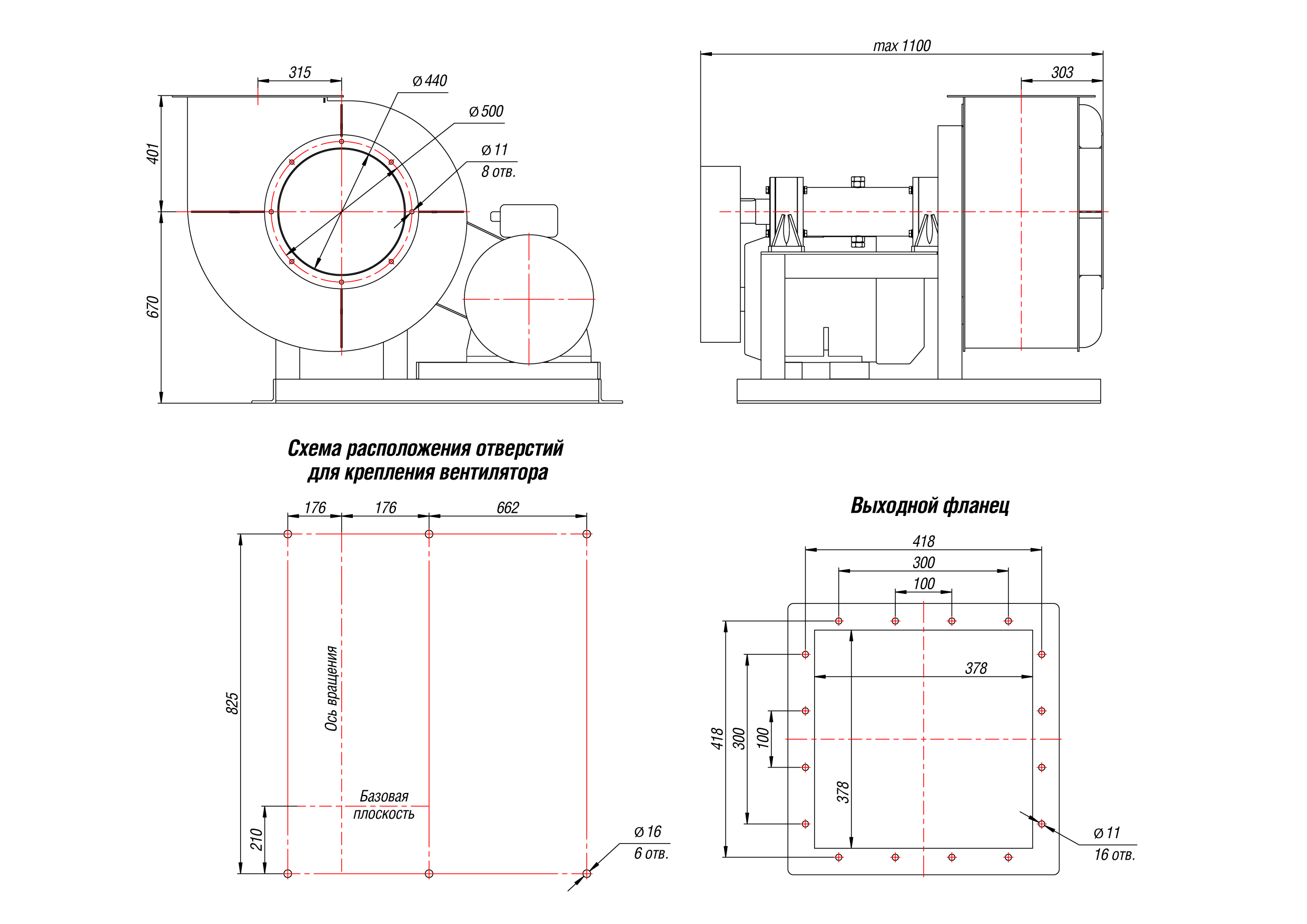

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3 Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1411 | 555 | 1071 | 401 | 1341 | 485 | 1346 | 676 | 1320 | 465 | 1225 | 555 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| - | - | - | - | 1257 | 401 | 1092 | 422 | 1532 | 676 | 1072 | 402 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №6,3, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1615 | 87 | 90 | 97 | 108 | 96 | 93 | 89 | 85 | 106 |
| 1810 | 91 | 94 | 101 | 112 | 100 | 97 | 93 | 89 | 110 |
| 2040 | 96 | 99 | 106 | 117 | 105 | 102 | 98 | 94 | 115 |
