Радиальный вентилятор ВЦП 7-40 №12,5

Конструктивное исполнение лопаток рабочего колеса: загнутые вперед Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания

Посмотреть весь модельный ряд

Вентилятор пылевой ВЦП 7-40 №12,5 радиального типа среднего давления с односторонним всасыванием производится по первой конструктивной схеме, где рабочее колесо соединено с двигателем напрямую. Этот вентилятор предназначен для работы с воздухом и химически нейтральными газовоздушными смесями, имеющими запыленность не более 0,6 кг/м³, при максимальной температуре +80°C. Пылевой вентилятор ВЦП 7-40 №12,5 используется в общеобменных системах вентиляции и различных технологических системах, включая пылеочистные установки, системы пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из рабочих зон станочного оборудования, а также в производстве железобетонных изделий и других областях.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

2,5 3,15 4 5 6,3 8 10 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВЦП 7-40 №12,5 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В   (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
750	30	63	225М8	18	48,6	1280	1700	690	ДО-44	8	ВР 203	10
1 000	75	142	280S6	23,7	64,8	2300	3200	970	ДО-44	8	ВР 203	10

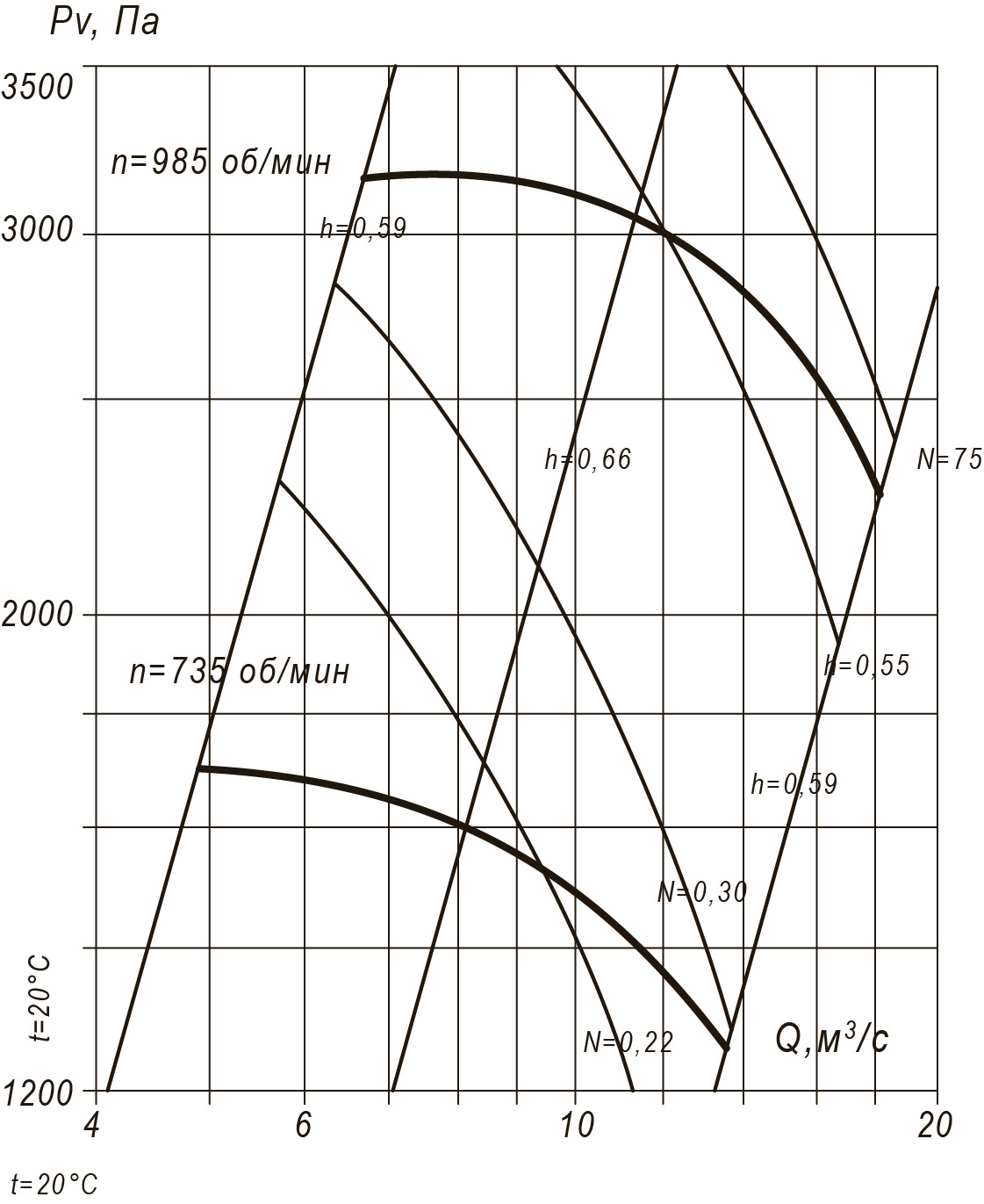

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №12,5, Исполнение 1

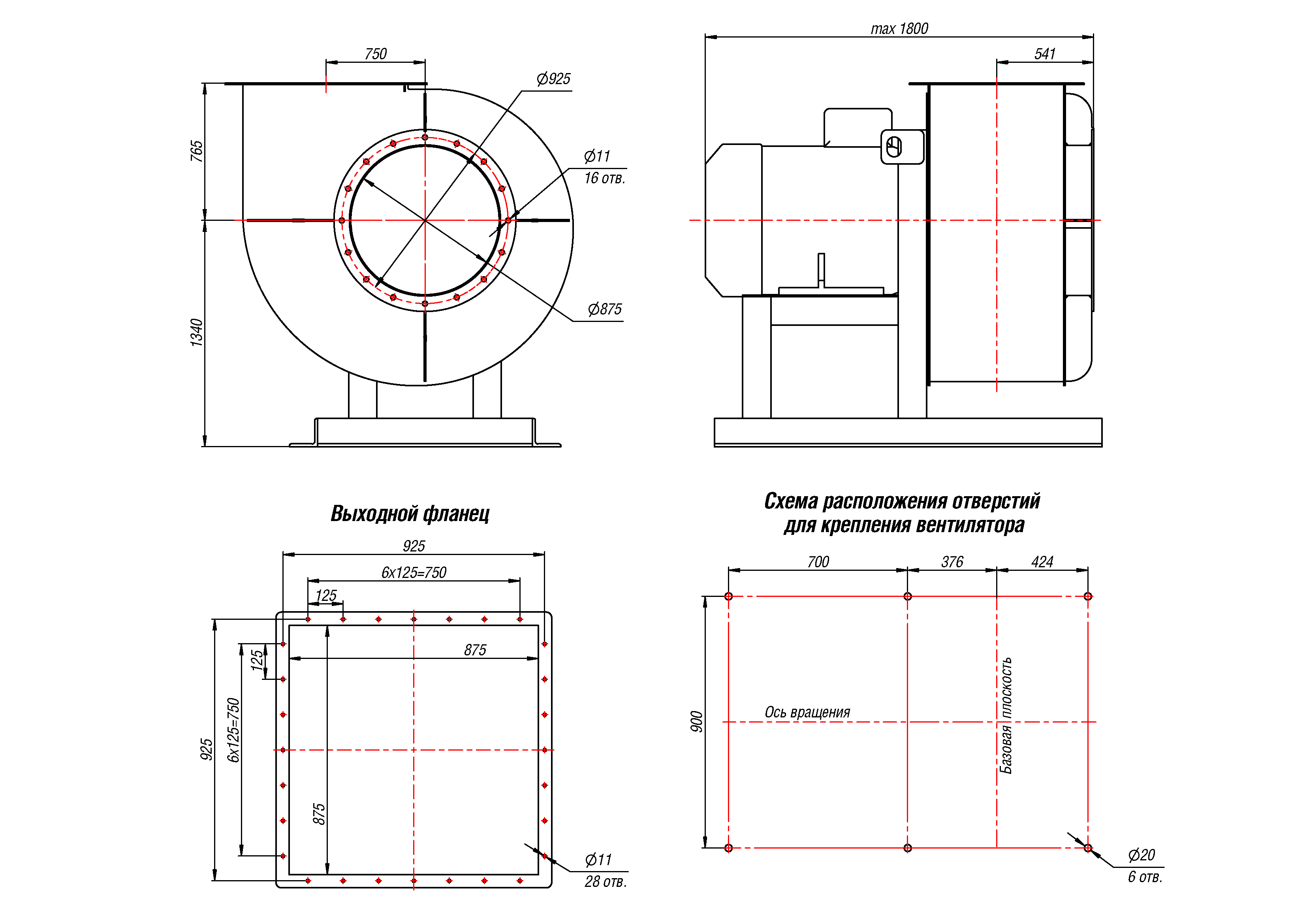

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №12,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №12,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2141	903	2105	765	1951	831	2756	1416	1813	1048	2577	1237



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2392	976	2460	1120	1813	765	2243	903	2392	1416	2171	831



Акустические характеристики радиального вентилятора ВЦП 7-40 №12,5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	93	101	102	104	101	100	99	92	104
1000	98	106	107	109	105	103	99	95	121



Отправить заявку

Связаться с менеджером



Исполнение 5

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры



Технические характеристики Вентиляторы пылевые ВЦП 7-40 №12,5 , исполнение 5

Характеристики электродвигателя			Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы
Скорость вращения, об/мин.	Номинальная мощность, кВт	Тип электродвигателя *	Производ. Q min, м3/ч	Производ. Q max, м3/ч	Полное давление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг	Марка	Кол-во в комплекте
664	22	200L8	16000	43500	1100	1400	1350	ДО-44	6
760	37	225M6	18100	49800	1400	1850	1405
819	45	250S6	20000	53850	1650	2200	1510		8
895	55	250M6	22000	58900	1950	2600	1570
985	75	280S6	24000	64700	2350	3150	1810

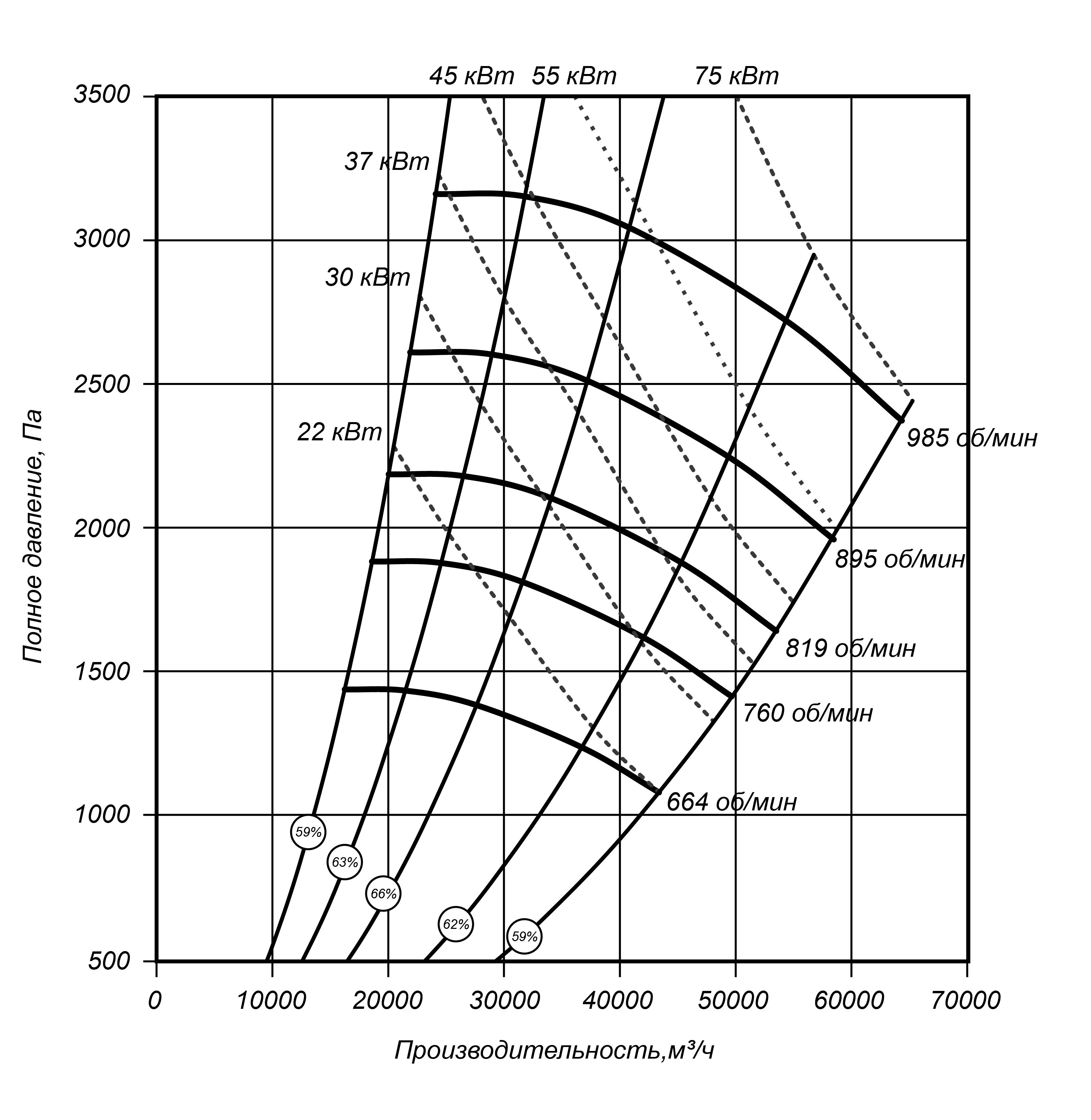

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №12,5 Исполнение 5

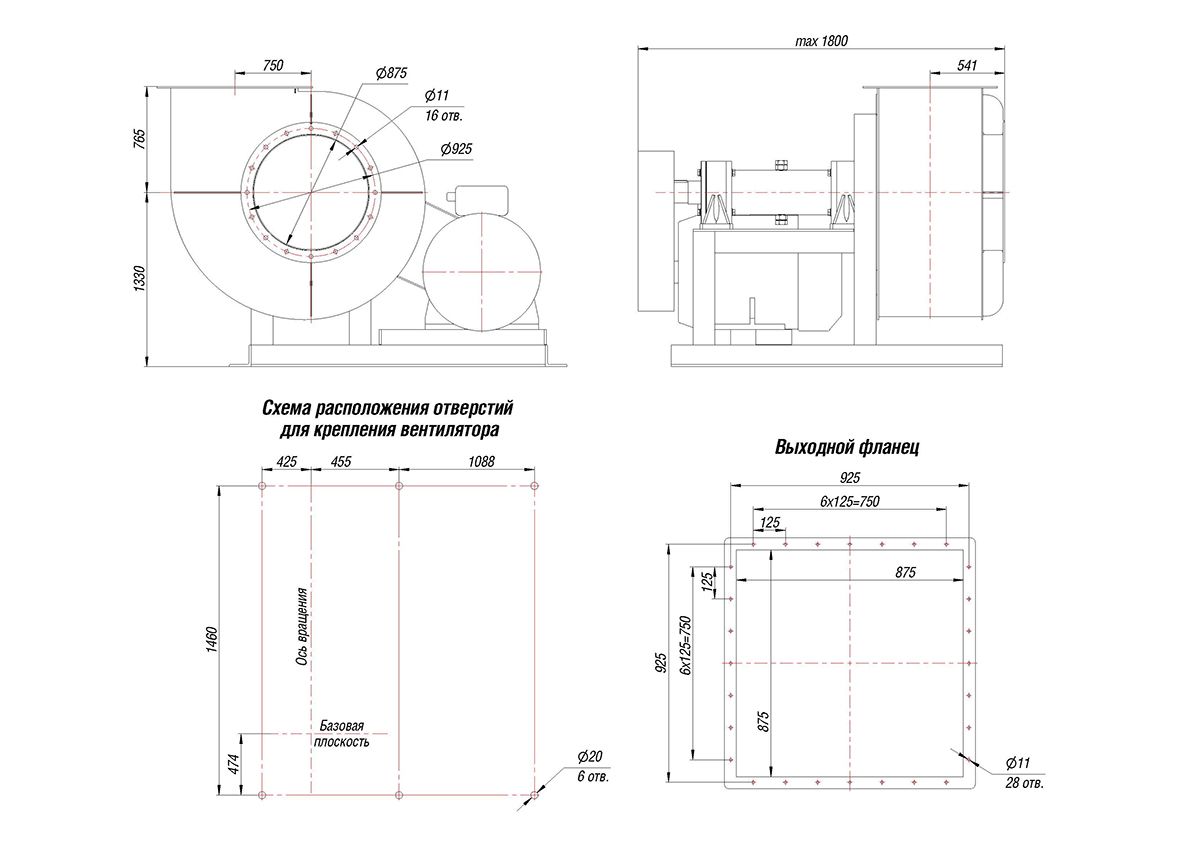

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №12,5, Исполнение 5
