Заслонки воздушные взрывозащищенные АЗД


Взрывозащищенные унифицированные воздушные заслонки предназначены для вентиляционных систем, используемых на взрывоопасных производствах, и должны применяться в соответствии с требованиями СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование".

Эти заслонки могут устанавливаться в системах, перемещающих паро-газовоздушные смеси всех категорий и групп по ГОСТ Р 51330.9-99, и допускаются к монтажу в помещениях взрывоопасных зон классов В-1, В-1А и В-1Б (согласно ПУЭ).



Ограничения по эксплуатации

Заслонки во взрывозащищенном исполнении не допускаются для систем, в которых перемещаются паровоздушные смеси с избыточным давлением, смеси из технологических установок с нагревом взрывоопасных веществ выше температуры их самовоспламенения, а также для перемещения взрывоопасных смесей. Они рассчитаны на эксплуатацию при давлении до 150 кгс/м² и скорости перемещаемого воздуха до 20 м/с.



Конструкция заслонки

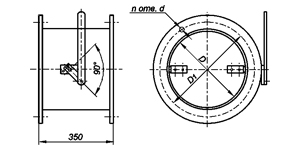

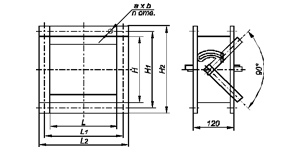

Заслонка состоит из корпуса с присоединительными фланцами и поворотных лопаток, установленных на осях вращения. Система тяг и рычагов синхронизирует поворот лопаток, управляемый ручкой, закрепленной на оси одной из лопаток. При установке заслонки необходимо располагать оси лопаток горизонтально.

Для обеспечения взрывозащиты все контактирующие детали выполнены из пар металлов латунь-сталь, что снижает риск искрообразования и обеспечивает надежность конструкции.
