Общие сведения
Клапаны данной серии изготавливаются в соответствии с установленными техническими требованиями в нескольких вариантах исполнения:
- нормально открытые;
- с двойным действием;
- нормально закрытые;
- для дымоудаления.
Эти клапаны не предназначены для установки в помещениях с высокой взрывопожароопасностью (категории А и Б), за исключением специальных взрывозащищенных исполнений. Они разработаны для работы в системах вентиляции низкого давления. Важно, чтобы окружающая среда не содержала агрессивных веществ, способных повреждать металл, лакокрасочные покрытия или электроизоляцию.
Климатическое исполнение изделий соответствует стандартам УХЛ3 по ГОСТ 15150-69, а при наличии привода с климатическим исполнением УХЛ4 — стандартам УХЛ4. В морозостойком варианте (Мс) климатическое исполнение соответствует стандартам УХЛ2 при условии отсутствия конденсата на заслонке и внутренних поверхностях корпуса. Температура на месте установки привода регулируется рабочей температурой воздуха при эксплуатации привода.
Корпусы клапанов производятся в следующих формах и размерах:

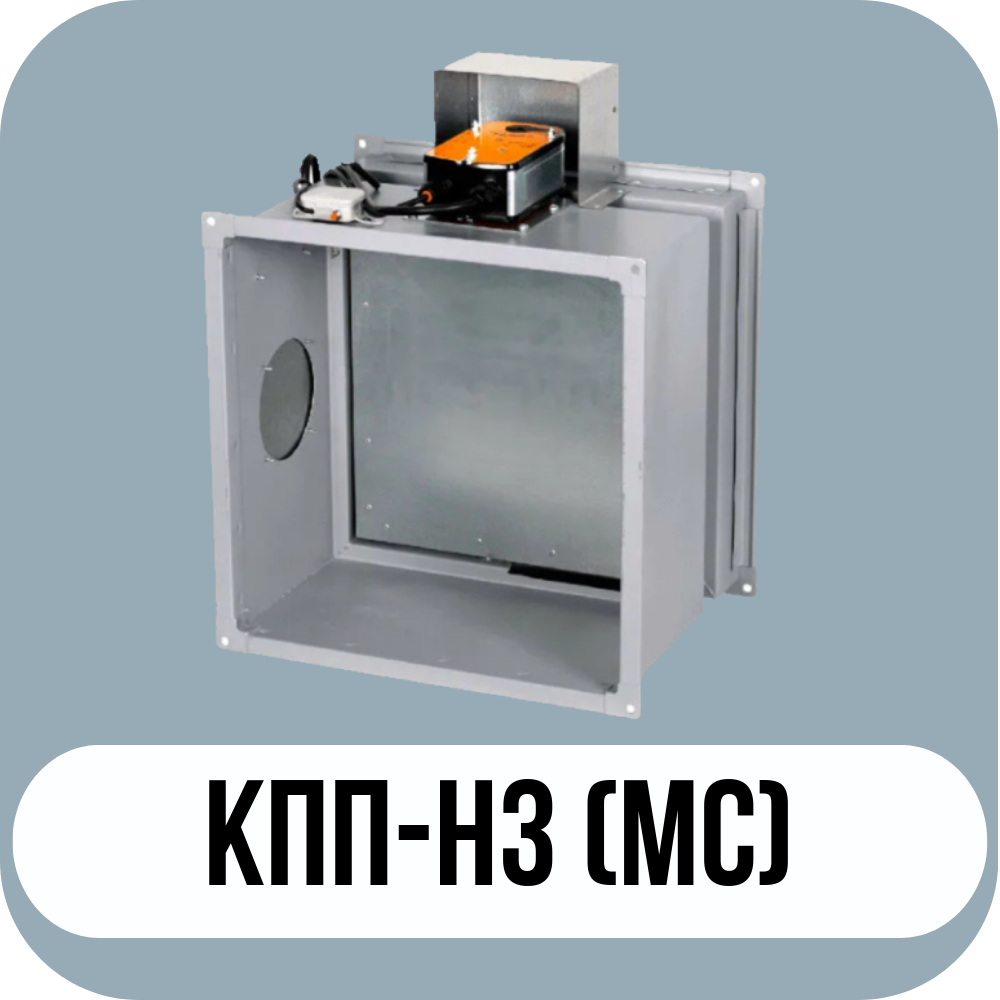

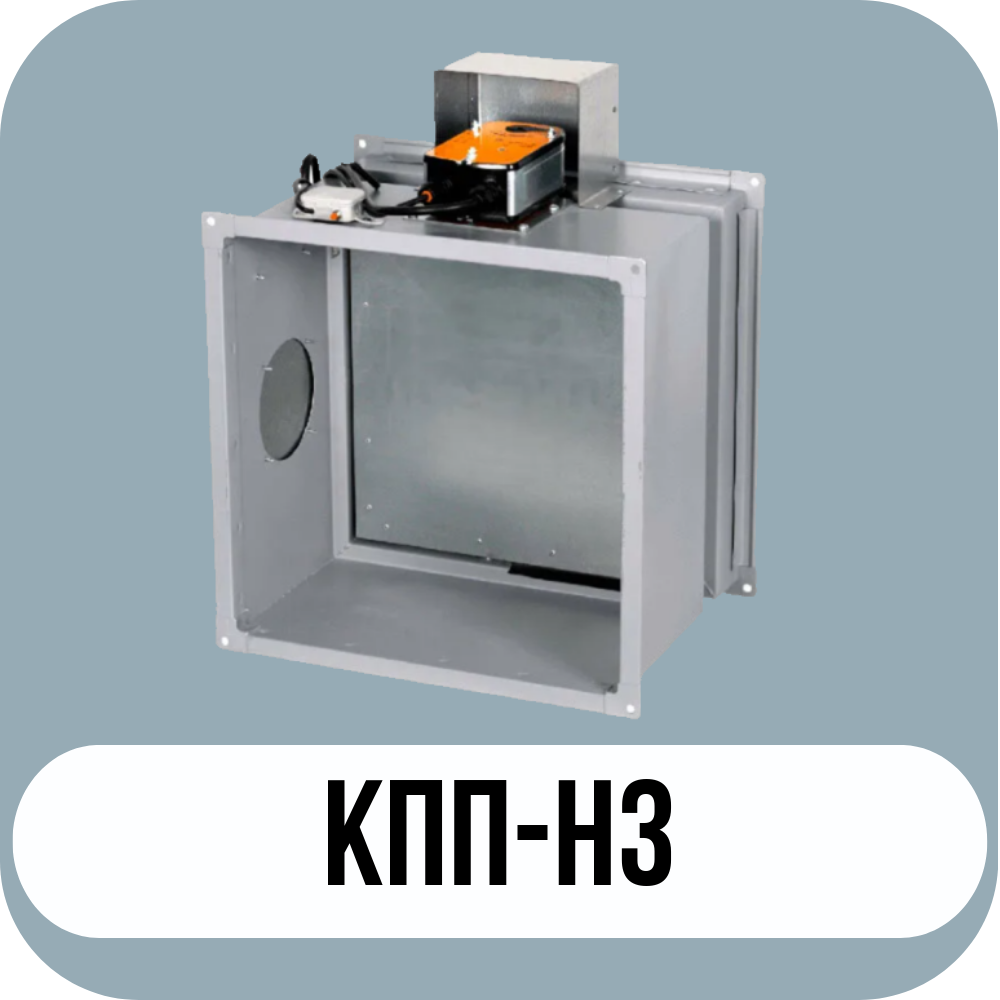

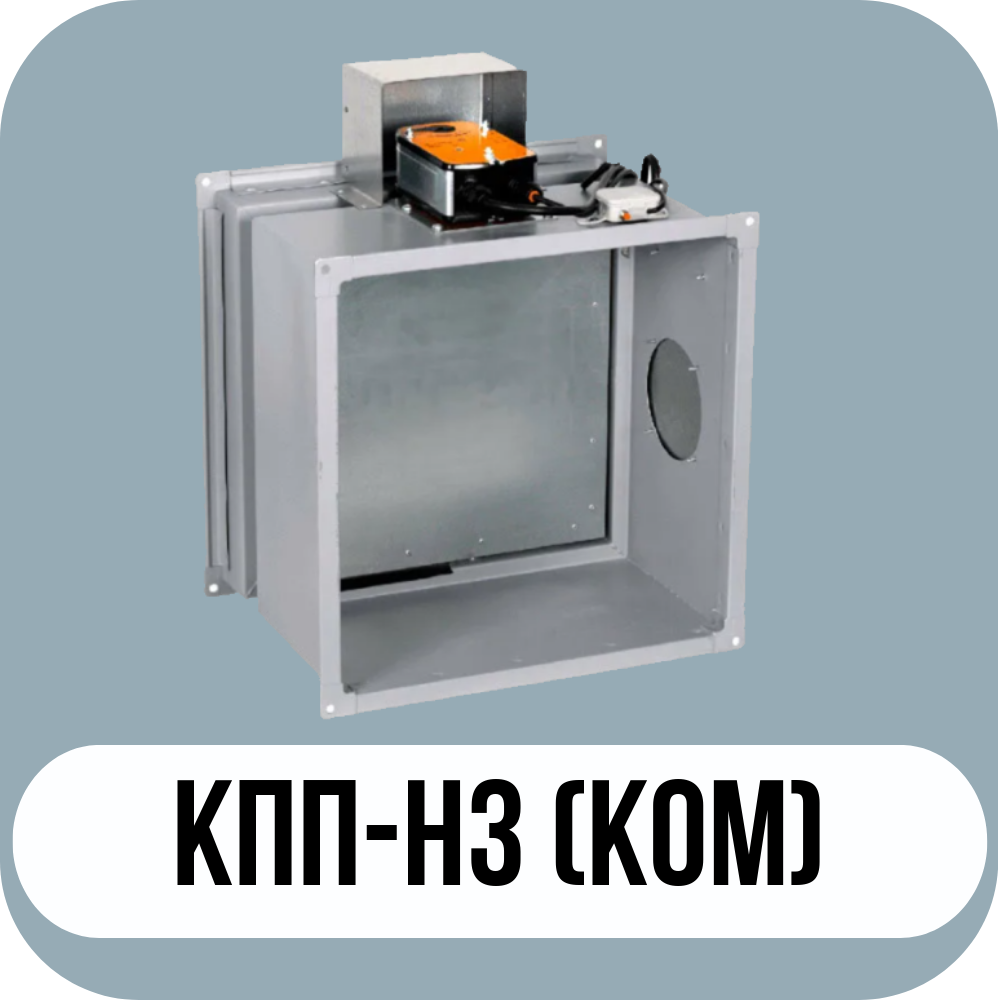

- Прямоугольные — для подключения к воздуховоду с двумя присоединительными фланцами. Привод может быть установлен как снаружи (по умолчанию), так и внутри корпуса. Длина корпуса может составлять 320 мм (с наличием смотрового люка) или 220 мм (без люка). Возможна разработка других размеров по согласованию.
Площадь внутреннего сечения корпуса рассчитывается по формуле:
S = A × B × 10⁻⁶ м²,
где A и B — размеры клапана, соответствующие подключаемому воздуховоду, где A — размер, параллельный оси вращения заслонки, а B — перпендикулярный. Площади проходного сечения и коэффициенты местного сопротивления приведены в каталоге.

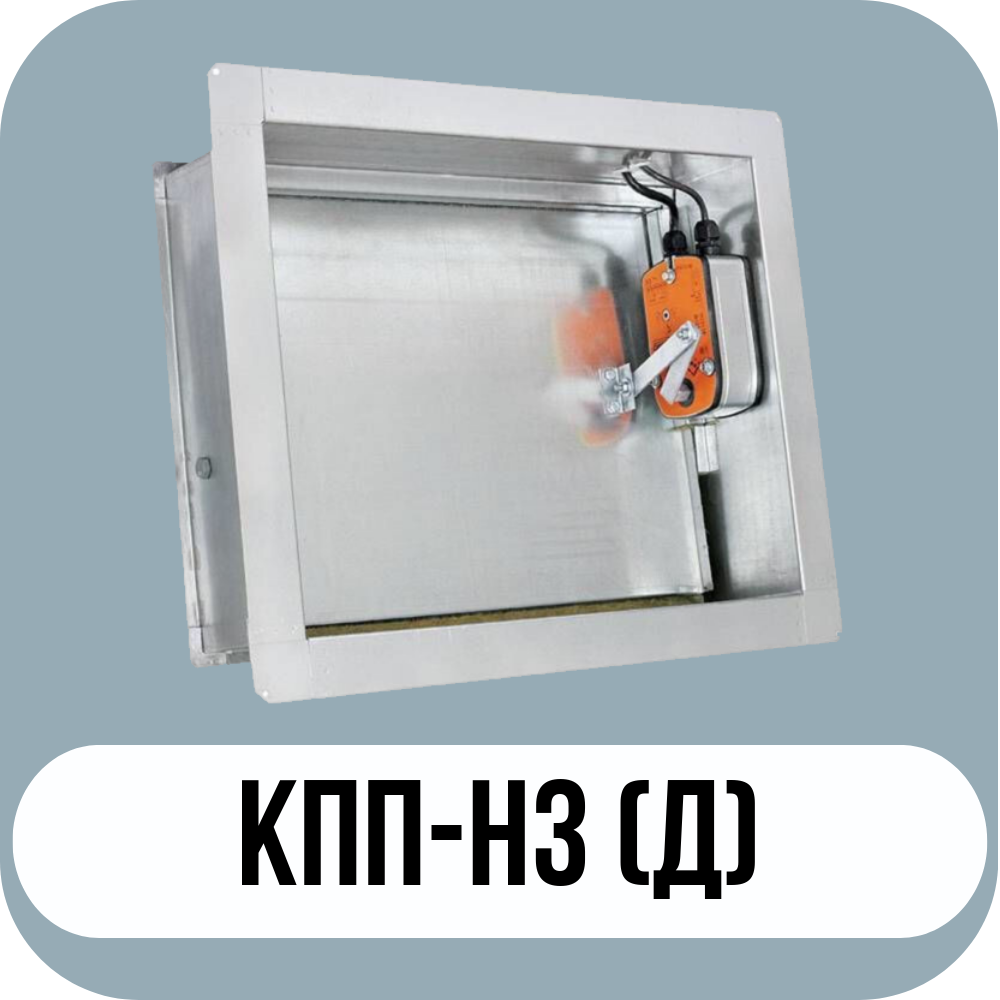

- Прямоугольные для установки в проем — с одним фланцем (для вариантов без двойного действия). Привод располагается внутри корпуса, длина корпуса составляет 220 мм. Возможно изготовление других размеров по согласованию.
Площадь внутреннего сечения корпуса рассчитывается по формуле:
S = (A-30) × (B-15) × 10⁻⁶ м²,
где A и B — размеры клапана, соответствующие размеру проема. Площади проходного сечения и коэффициенты местного сопротивления также указаны в каталоге.
При установке клапана с решеткой в торец канала, общий коэффициент местного сопротивления (КМС) рассчитывается по формуле:
ζ = 1.4 × ζ_клапана + ζ_решетки,
где 1.4 — коэффициент, учитывающий влияние решетки, ζ_клапана — КМС клапана относительно скорости в проходном сечении, ζ_решетки — КМС решетки.
Если клапан устанавливается в боковую стенку канала, дополнительно учитывается КМС поворота потока на 90 градусов (см. справочные материалы).

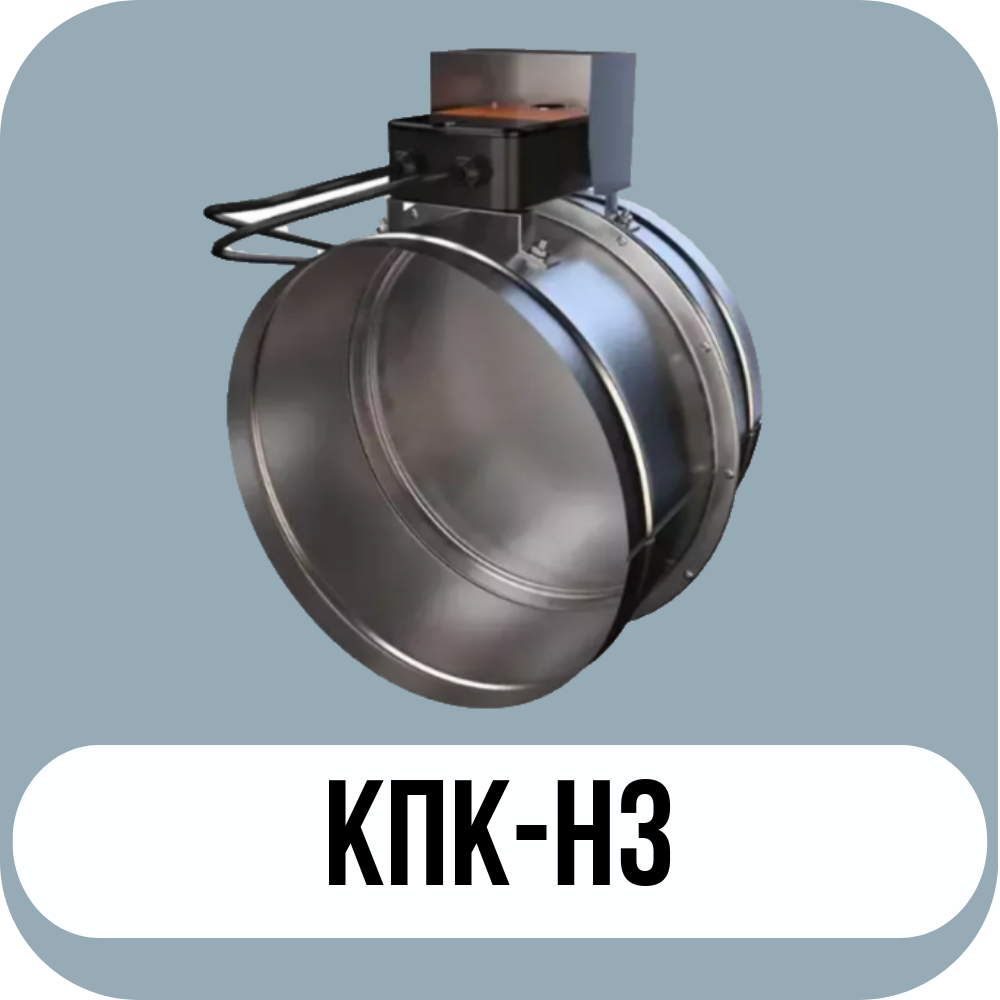

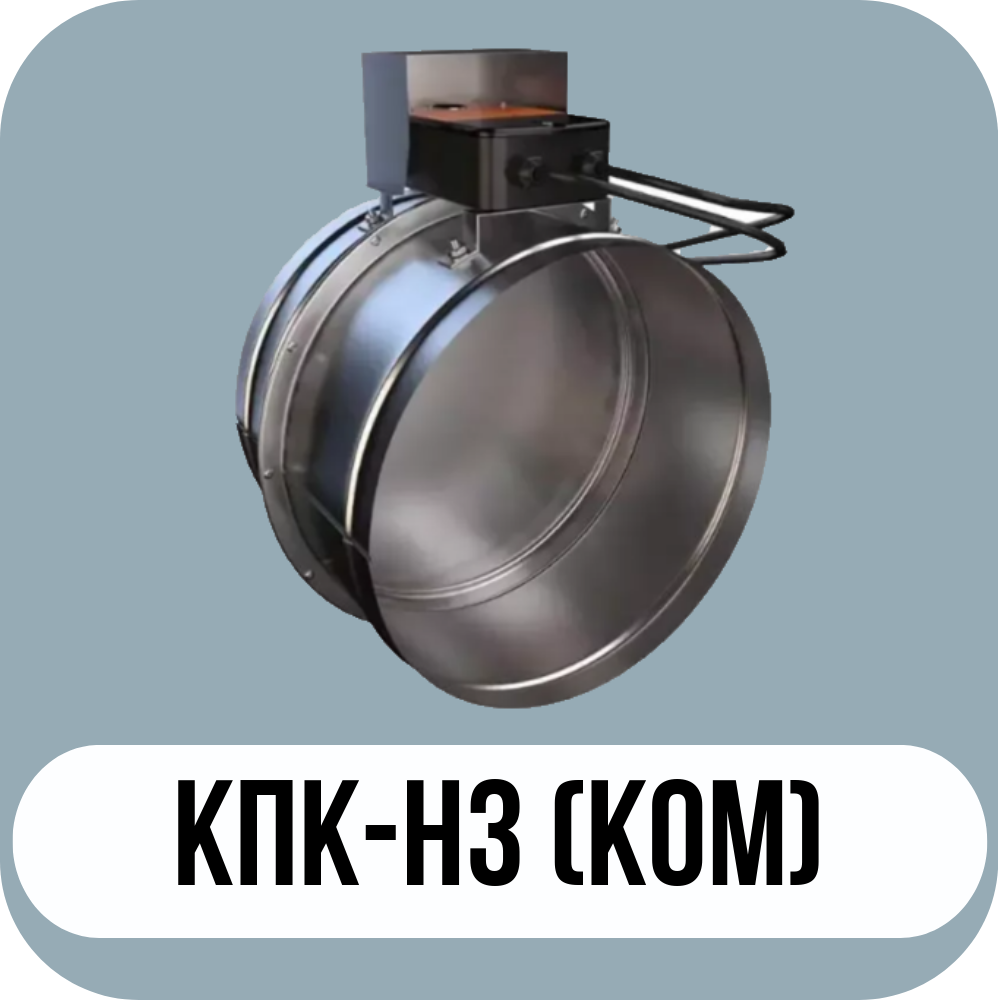

- Круглые — для подключения к каналу с двумя присоединительными элементами, как с фланцевым, так и ниппельным соединением. Длина корпуса варьируется в зависимости от типа соединения и диаметра. Привод размещается снаружи, предусмотрен смотровой люк.
Площадь внутреннего сечения корпуса рассчитывается по формуле:
Для диаметров 100-150 мм:
S = π(D+6)²/4 × 10⁻⁶ м²
Для диаметров 160-1250 мм:
S = π(D-2)²/4 × 10⁻⁶ м²
где D — диаметр подключаемого воздуховода.
По вылету заслонки за пределы корпуса клапана предусмотрены следующие варианты:
- Вылет не регламентируется;
- Без вылета за лицевую сторону корпуса (для прямоугольных клапанов);
- Без вылета за пределы корпуса (кроме круглых).
Прямоугольные клапаны могут иметь от одной до шести заслонок и могут работать в любой пространственной ориентации (для клапанов без вылета заслонки за лицевую сторону ориентацию следует указывать при заказе).
При проектировании и установке клапанов необходимо учитывать доступ к приводу и кнопке фиксации закрытого положения.
Механизмы управления клапанами и способы их применения
Электромагнитный привод: Этот привод используется для управления противопожарными клапанами, за исключением клапанов с двойным действием. Электромагнитный привод активируется от системы пожарной сигнализации или с помощью кнопки дистанционного управления. Заслонка удерживается в режиме ожидания при помощи электромагнита. Когда подается электрическое напряжение (не более 10 секунд), электромагнит освобождает заслонку, и она переходит в рабочее положение благодаря энергии пружины. Возврат клапана в исходное положение осуществляется вручную. Положение заслонки можно контролировать визуально на клапане или через систему сигнализации согласно электрической схеме. Во время пуско-наладочных работ перевод заслонки в рабочее положение осуществляется вручную, без подачи электроэнергии, путем нажатия на рычаг штока электромагнита.
Электромеханический привод с возвратной пружиной: Применяется для нормально открытых клапанов и клапанов с двойным действием. Такой привод удерживает заслонку в открытом положении только при наличии электрического напряжения. При срабатывании системы пожарной сигнализации подается сигнал на отключение питания, и привод закрывает заслонку с помощью возвратной пружины. Положение заслонки можно визуально контролировать на клапане через механический указатель или посредством сигнализации согласно электрической схеме. Управление открытием и закрытием клапана также возможно дистанционно с пульта диспетчера. Привод может находиться под напряжением без временных ограничений. Во время пуско-наладочных работ управление приводом возможно без подачи электроэнергии с использованием ключа ручного взвода.
Электромеханический реверсивный привод: Применим для всех типов противопожарных клапанов. Перевод заслонки из режима ожидания в рабочее положение может осуществляться автоматически при переключении напряжения от системы пожарной сигнализации. Также управление открытием и закрытием клапана возможно дистанционно с пульта диспетчера. Положение заслонки можно отслеживать визуально на клапане через механический указатель или по сигнализации согласно электрической схеме. Привод может находиться под напряжением без временных ограничений, при этом положение заслонки не изменяется при снятии напряжения. Во время пуско-наладочных работ управление приводом возможно без подачи электроэнергии с помощью ключа ручного взвода.
Приводы противопожарных клапанов
Пружинный привод с электромагнитным фиксатором
Этот тип привода включает в себя основные элементы: пружину кручения и электромагнит, удерживающий заслонку в исходном положении (для дымовых и нормально закрытых клапанов — в положении "закрыто", для нормально открытых клапанов — в положении "открыто"). В приводах используются электромагниты постоянного тока на 12 В и 24 В, а также модели с встроенным двухполупериодным выпрямителем, работающим от сети переменного тока 50 Гц при напряжении 220 В.
Основные технические характеристики электромагнита:
- Номинальное рабочее напряжение (переменный ток, 50 Гц): 220 В
- Номинальное рабочее напряжение (постоянный ток): 12/24 В
- Потребляемая мощность: 44,0 Вт
- Сопротивление катушки: не более 235 Ом
- Климатическое исполнение: У3
- Степень защиты: IP54
- Механическая износостойкость: 1,6 × 10⁶ циклов
- Масса электромагнита: не более 1,5 кг
Приводы также оснащены микропереключателями для контроля положения заслонки клапанов. Предельные значения тока в цепях контроля составляют от 0,1 А до 2 А при напряжении от 5 до 36 В для постоянного тока и от 5 до 220 В для переменного тока. Сопротивление электрического контакта микропереключателя составляет 0,05 Ом.
Преимущества:
- Быстрое перемещение заслонки в рабочее положение (не более 1 секунды).
Недостаток:
- Необходимость вручную возвращать заслонку в исходное положение после срабатывания клапана.
Электромеханический привод MB (BELIMO)
На клапаны устанавливаются электроприводы MB:
С пружинным возвратом (на все клапаны):
- BLF230 и BF230, напряжение питания 220 В;
- BLF24 и BF24, напряжение питания 24 В.
С пружинным возвратом с термовыключателем:
- BLF230-Т и BF230-Т, напряжение питания 220 В;
- BLF24-Т и BF24-Т, напряжение питания 24 В.
Управляющим сигналом на срабатывание привода служит снятие напряжения.
Реверсивные:
- BLE230 и BE230, напряжение питания 220 В;
- BLE24 и BE24, напряжение питания 24 В.
Управляющим сигналом на срабатывание привода является подача напряжения на соответствующие клеммы цепи питания привода.
Приводы содержат два встроенных микропереключателя SPDT для сигнализации конечных положений.
Способ перевода заслонки из исходного положения в рабочее
- автоматический, от терморазмыкающего устройства (только для привода BLF230-Т, BF230-Т, BLF24-Т или BF24-Т);
- автоматический, по сигналам пожарной автоматики;
- дистанционный, с пульта управления;
- от тумблера, в месте установки клапана (тумблер в комплект поставки не входит).
Способ перевода заслонки из рабочего положения в исходное
- дистанционный, с пульта управления;
- ручной.
Электромеханические приводы с возвратной пружиной
Приводы:
- Модификации: BF230, BLF230, BF24, BLF24.
- Назначение: Управление заслонками огнезадерживающих клапанов.
Температурный режим:
- Рабочая температура до 75°C в течение 24 часов.
- Температура окружающей среды: от -30°C до +40°C.
Принцип работы:
- Срабатывание: При снятии напряжения возвратная пружина перемещает заслонку в рабочее положение.
- Возврат: При подаче напряжения электродвигатель возвращает заслонку в исходное положение и удерживает её.
Дополнительные функции:
- Механизм ручного управления для перемещения заслонки при отключенном питании.
- Два встроенных переключателя для индикации положения заслонки.
- Терморасцепитель для нормально открытых клапанов.
Особенности подключения:
- Для BF230 и BLF230: зазор между контактами размыкающих устройств не менее 3 мм.
- Для BF24 и BLF24: подключение через безопасный изолированный трансформатор.
Основные технические характеристики приводов MB с возвратной пружиной:
Технические данные | BF24 | BF230 | BLF24 | BLF230 |
Номинальное рабочее напряжение | 24В~ 50/60 Гц, 24В= | 230В~ 50/60 Гц | 24В~ 50/60 Гц, 24В= | 230В~ 50/60 Гц |
Допустимое отклонение рабочего напряжения | 19,2 … 28,8 В~ 21,6 … 28,8 В= | 198 … 264 В~ | 19,2 … 28,8 В~ 21,6 … 28,8 В= | 198 … 264 В~ |
Потребляемая мощность: | ||||
- при удержании | 2 Вт | 3 Вт | 2,5 Вт | 3 Вт |
- при возврате в исходное положение | 7 Вт | 8 Вт | 7 Вт | 8 Вт |
Расчетная мощность, не более | 10 ВА | 12,5 ВА | 7 ВА (Imax5,8mA при t=5 мс) | 7 ВА (Imax5,8mA при t=5 мс) |
Класс защиты | 3 | 2 | 3 | 2 |
Степень защиты | IP 54 | |||
Крутящий момент: | ||||
- двигателя (при норм напряжении) | Мин. 18 Нм | Мин. 4 Нм | ||
- пружины | Мин. 12 Нм | Мин. 4 Нм | ||
Время перемещения заслонки в рабочее положение возвратной пружиной, не более | 20 с | 20 с | 20 с | 20 с |
Время возврата заслонки в исходное положение электродвигателем, не более | 140 с | 140 с | 45 … 75 с | 45 … 75 с |
Температура при эксплуатации, °С | -30… +50 | -30… +50 | -30… +50 | -30… +50 |
Температура, °С и время гарантированного выполнения защитных функций | до +75 в течении 24 ч | до +75 в течении 24 ч | до +75 в течении 24 ч | до +75 в течении 24 ч |
Гарантированное число циклов срабатывания, не менее | 60000 | 60000 | 60000 | 60000 |
Основные технические характеристики реверсивных приводов MBE:
Технические данные | BE24 | BE230 | BLE24 | BLE230 |
Номинальное рабочее напряжение | 24В~ 50/60 Гц, 24В= | 230В~ 50/60 Гц | 24В~ 50/60 Гц, 24В= | 230В~ 50/60 Гц |
Допустимое отклонение рабочего напряжения | 19,2 … 28,8 В~ 21,6 … 28,8 В= | 198 … 264 В~ | 19,2 … 28,8 В~ 21,6 … 28,8 В= | 198 … 264 В~ |
Потребляемая мощность: |
|
|
|
|
- при удержании | 0,5 Вт | 0,5 Вт | <0,5 Вт | <1 Вт |
- при движении | 12 Вт | 8 Вт | 7,5 Вт | 5 Вт |
Расчетная мощность, не более | 18 ВА (Imax8,2A при t=5 мс) | 15 ВА (Imax7,9A при t=5 мс) | 9 ВА (Imax2,7A при t=5 мс) | 12 ВА (Imax6A при t=5 мс) |
Класс защиты | 3 | 2 | 3 | 2 |
Степень защиты | IP 54 | |||
Крутящий момент (при норм напряжении) | 40 Нм | 15 Нм | ||
Время поворота: | <60 сдля угла 90° | <30сдля угла 90° | ||
Температура при эксплуатации, °С | -30… +50 | -30… +50 | -30… +50 | -30… +50 |
Температура хранения, °С | -40… +80 | -40… +80 | -40… +80 | -40… +80 |
Гарантированное число циклов срабатывания, не менее | 10000 | 10000 | 10000 | 10000 |
Электромеханический привод MS (MOTOR SIEMENS)
На клапаны устанавливаются электроприводы фирмы Siemens:
С пружинным возвратом (на все клапаны):
- GNA326 и GGA326, напряжение питания 220 В;
- GNA126 и GGA126, напряжение питания 24 В.
Управляющим сигналом на срабатывание привода служит снятие напряжения.
Реверсивные:
- GEB336, GGB336 и GIB336, напряжение питания 220 В;
- GEB136, GGB136 и GIB136, напряжение питания 24 В.
Управляющим сигналом на срабатывание привода является подача напряжения на соответствующие клеммы питания привода.
Приводы содержат два встроенных микропереключателя для сигнализации конечных положений.
Способ перевода заслонки из исходного положения в рабочее
- автоматический, по сигналам пожарной автоматики;
- дистанционный, с пульта управления;
- от тумблера, в месте установки клапана (тумблер в комплект поставки не входит).
Способ перевода заслонки из рабочего положения в исходное
- дистанционный, с пульта управления;
- ручной.
Основные характеристики механических приводов MS (SIEMENS) с возвратной пружиной:
Технические данные | GGA126.1E/12 | GGA326.1/12 | GNA126.1Е/12 | GNA326.1Е/12 |
Номинальное рабочее напряжение | 24В~50/60 Гц, 24В= | 230В~50/60 Гц | 24В~50/60 Гц, 24В= | 230В~50/60 Гц |
Допустимое отклонение рабочего напряжения | 19,2 … 28,8 В | 207 … 253 В | 19,2 … 28,8 В | 207 … 257 В |
Потребляемая мощность: | ||||
- при удержании | 3 Вт | 4 Вт | 3,5 Вт | 3,5 Вт |
- при возврате в исходное положение | 5 Вт | 6 Вт | 5 Вт | 7 Вт |
Класс защиты | 2 | 2 | 2 | 2 |
Степень защиты | IP 54 | |||
Крутящий момент: | 18 Нм | 7 Нм | ||
Время поворота: | ||||
- двигателя | 90 с | |||
- пружины | 15 с | |||
Рабочая температура при эксплуатации выполнение, °С | -32… +50 | |||
Основные характеристики реверсивных приводов MSE (SIEMENS):
Технические данные | GIB136.1E/12 | GIB336.1/12 | GBB136.1E/12 | GBB336.1/12 | GEB136.1E/12 | GEB336.1E/12 |
Номинальное рабочее напряжение | 24В~50/60 Гц | 230В~50/60 Гц | 24В~50/60 Гц | 230В~50/60 Гц | 24В~50/60 Гц | 230В~50/60 Гц |
Допустимое отклонение рабочего напряжения | 19,2 … 28,8 В | 207 … 253 В | 19,2 … 28,8 В | 207 … 257 В | 19,2 … 28,8 В | 207 … 257 В |
Потребляемая мощность: | 7 Вт | 5 Вт | 7 Вт | 5 Вт | 4 Вт | 3 Вт |
Класс защиты | 3 | 2 | 3 | 2 | 3 | 2 |
Степень защиты | IP 54 | |||||
Крутящий момент: | 35 Нм | 25 Нм | 15 Нм | |||
Время поворота двигателя: | 150 c | |||||
Рабочая температура при эксплуатации выполнение, °С | -32… +50 | |||||
Одной из важных характеристик противопожарных клапанов является параметр удельного сопротивления дымогазопроницания. Этот параметр
определяет расход воздуха, подсасываемого через неплотности закрытого клапана. Он необходим для расчета противодымных систем.
Расход воздуха, подсасываемого через неплотности закрытого клапана, определяется по формуле:
Gкл.=Fкл.x((∆Pкл./Sуд.кл) х (ρ/ρ20))0,5
Где Sуд.кл - приведенное удельное сопротивление дымогазопроницанию, м3/кг;
Gкл - расход воздуха, подсасываемого через неплотности закрытого клапана, кг/с;
Fкл - площадь проходного сечения клапана, м2 ;
∆Pкл - перепад давления на заслонке, Па;
ρ - плотность газа, фильтрующегося через неплотности заслонк, кг/м3;
ρ20 - плотность газа при температуре 20°С, кг/м3;
По данным сертификационных испытаний, приведенное удельное сопротивление дымогазопроницанию клапанов:
Сигмавент-120-НЗ составляет, м3/кг:
для одностворчатых прямоугольной формы: среднее 13,4х103, но не менее 10,6х103.
для многостворчатых прямоугольной формы: среднее 10,0х103, но не менее 8,8х103.
для одностворчатых круглой формы: среднее 15,3х103, но не менее 10,8х103.
Сигмавент-60-НО составляет, м3/кг:
для одностворчатых прямоугольной формы: среднее 35,6х103, но не менее 19,7х103.
для многостворчатых прямоугольной формы: среднее 14,2х103, но не менее 8,4х103.
для одностворчатых круглой формы: среднее 3,4х103, но не менее 2,7х103.
Сигмавент-90-НО составляет, м3/кг:
для одностворчатых прямоугольной формы: среднее 5,9х103, но не менее 5,6х103.
для многостворчатых прямоугольной формы: среднее 14,1х103, но не менее 6,3х103.
для одностворчатых круглой формы: среднее 4,2х103, но не менее 4,0х103
ВНИМАНИЕ!
С 1 мая 2009 года в России введены новые нормативные требования к приводам противопожарных клапанов систем вентиляции и противодымной защиты!
Часть 2 ст. 138 «Технического регламента о требованиях пожарной безопасности» запрещает применение в системах вентиляции и кондиционирования пожарных нормально открытых (ранее называемых огнезадерживающими) клапанов с пружинным приводом и тепловым замком (плавкой вставкой), так как такой привод не может управляться дистанционно и тепловой замок в составе привода является основным термочувствительным элементом, а не дублирующим как этого требует регламент.
Согласно СП 7.13130 исполнительные механизмы (приводы) противопожарных нормально закрытых (в том числе дымовых) клапанов приточно-вытяжных систем противодымной вентиляции должны сохранять заданное положение заслонки клапана при отключении электропитания привода. Отличительной особенностью указанных систем. Включающих несколько клапанов с адресным управлением, является наличие двух заданных положений заслонки - «открыта» (например на этаже пожара) и «закрыта» (на других этажах), которые должен обеспечить привод при любых вариантах отключения напряжения цепи питания, в том числе аварийных.
Данное требование фактически запрещает применение электромеханических приводов с возвратной пружиной на противопожарных нормально закрытых и дымовых клапанах, так как при снятии с них напряжения обеспечивается только одно заданное положение заслонки - «открыта». Указанному требованию удовлетворяют нормально закрытые (в том числе дымовые) клапаны с электромагнитным приводом или реверсивным электроприводом, управляющим сигналом на срабатывание которых является подача напряжения на привод. Эти приводы обеспечивают заданные положения заслонки «открыта» и «закрыта» при отключении электропитания.
