Клапаны противопожарные прямоугольные нормально закрытые избыточного давления КПП -НЗ(ИД)

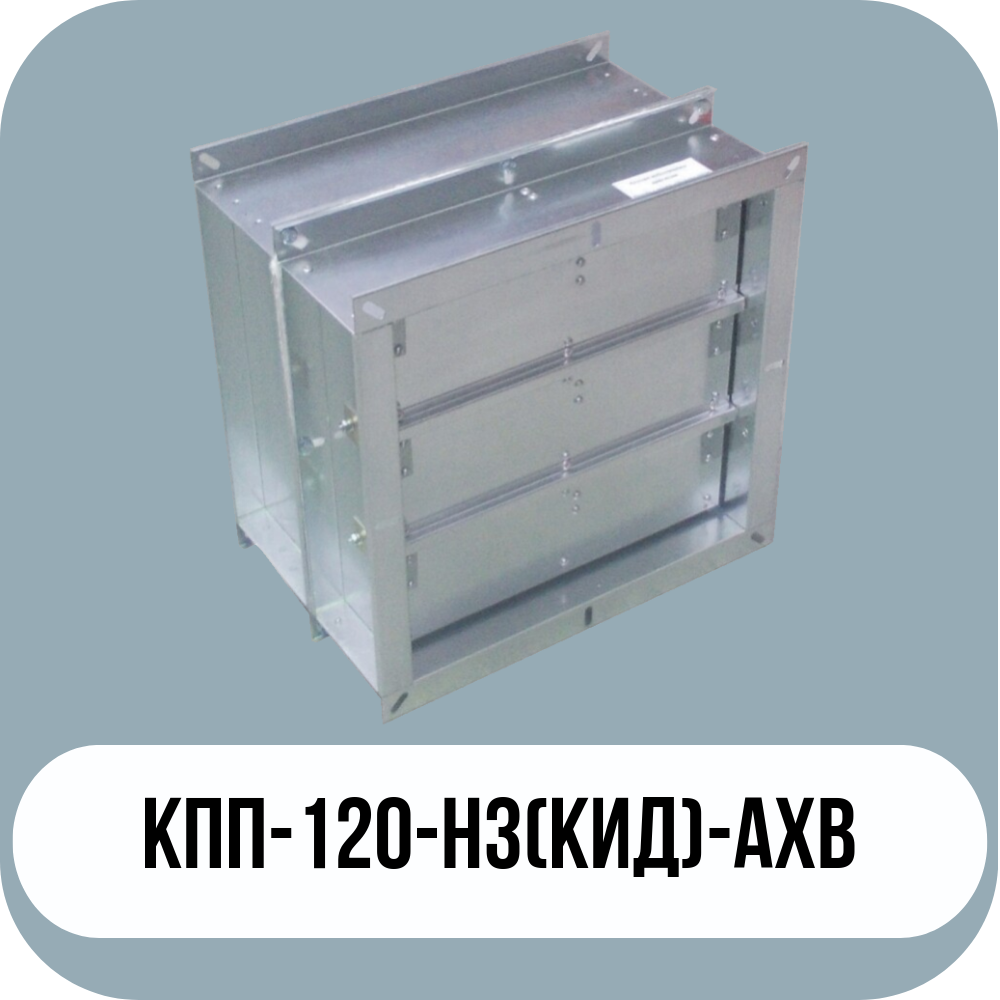

КПП-120-НЗ(КИД)-АХВ

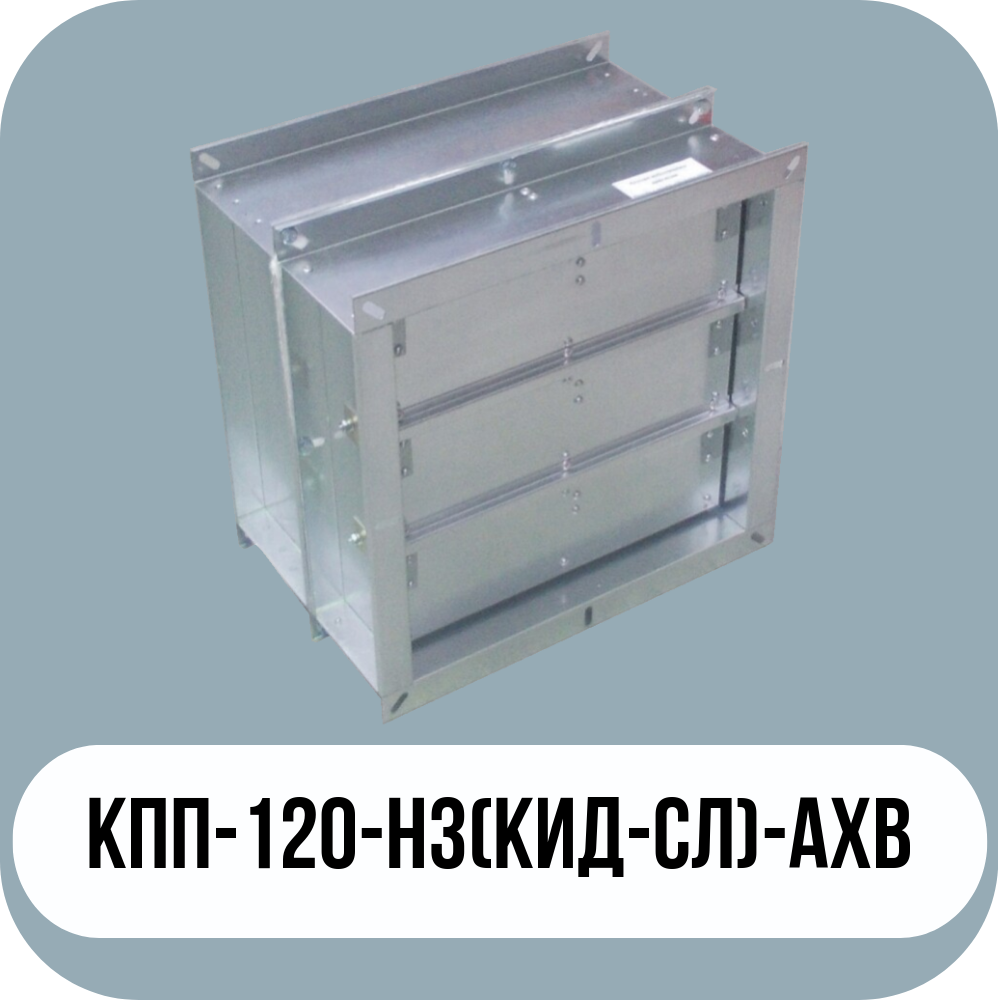

КПП-120-НЗ(КИД-СЛ)-АХВ

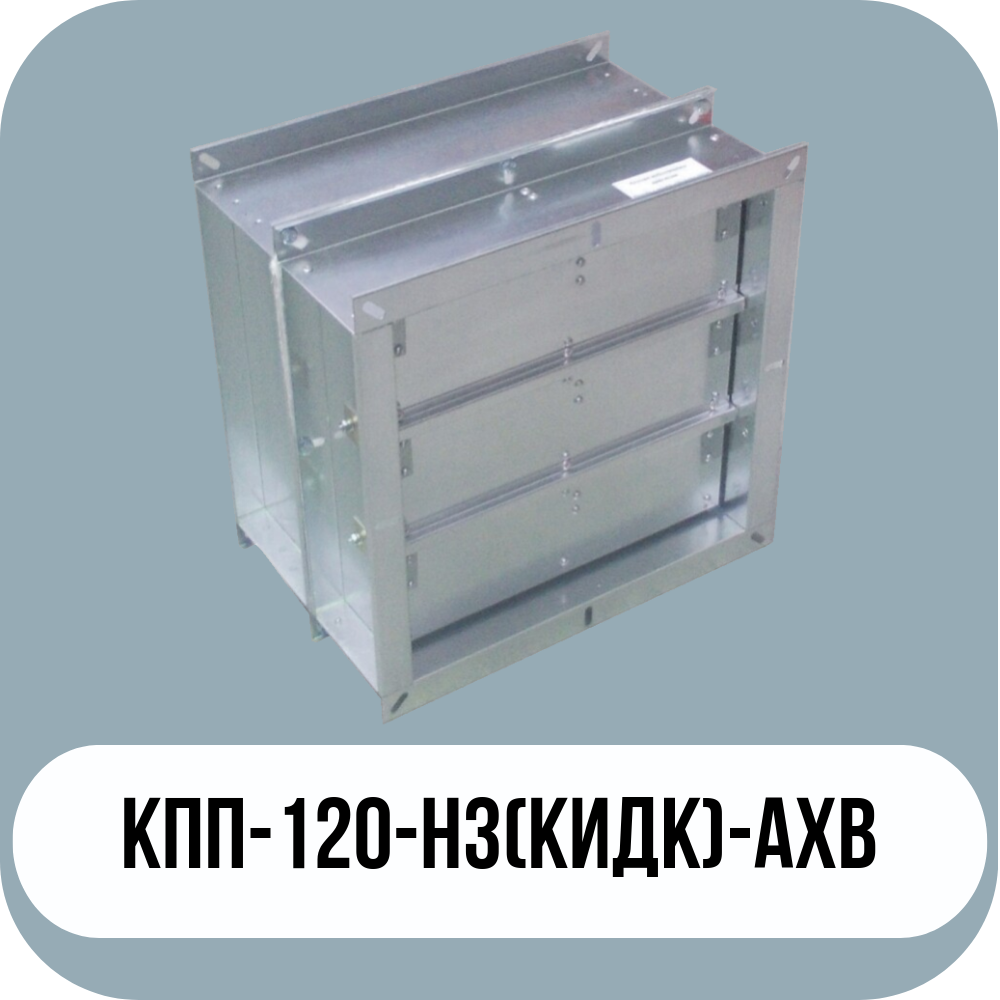

КПП-120-НЗ(КИДК)-АХВ

КПП-120-НЗ(КИД-КЛ)-АХВ

КПП-120-НЗ(КИДК-СН)-АХВ

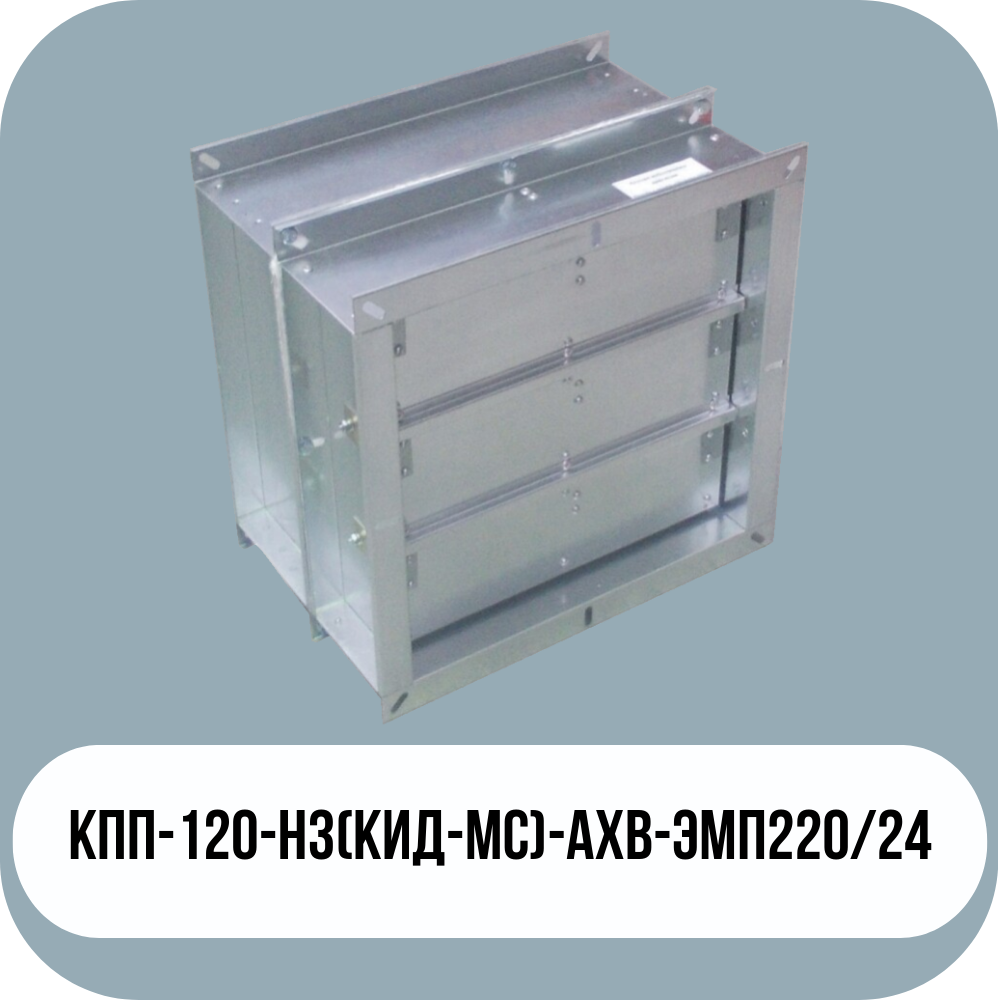

КПП-120-НЗ(КИД-МС)-АХВ-ЭМП220/24

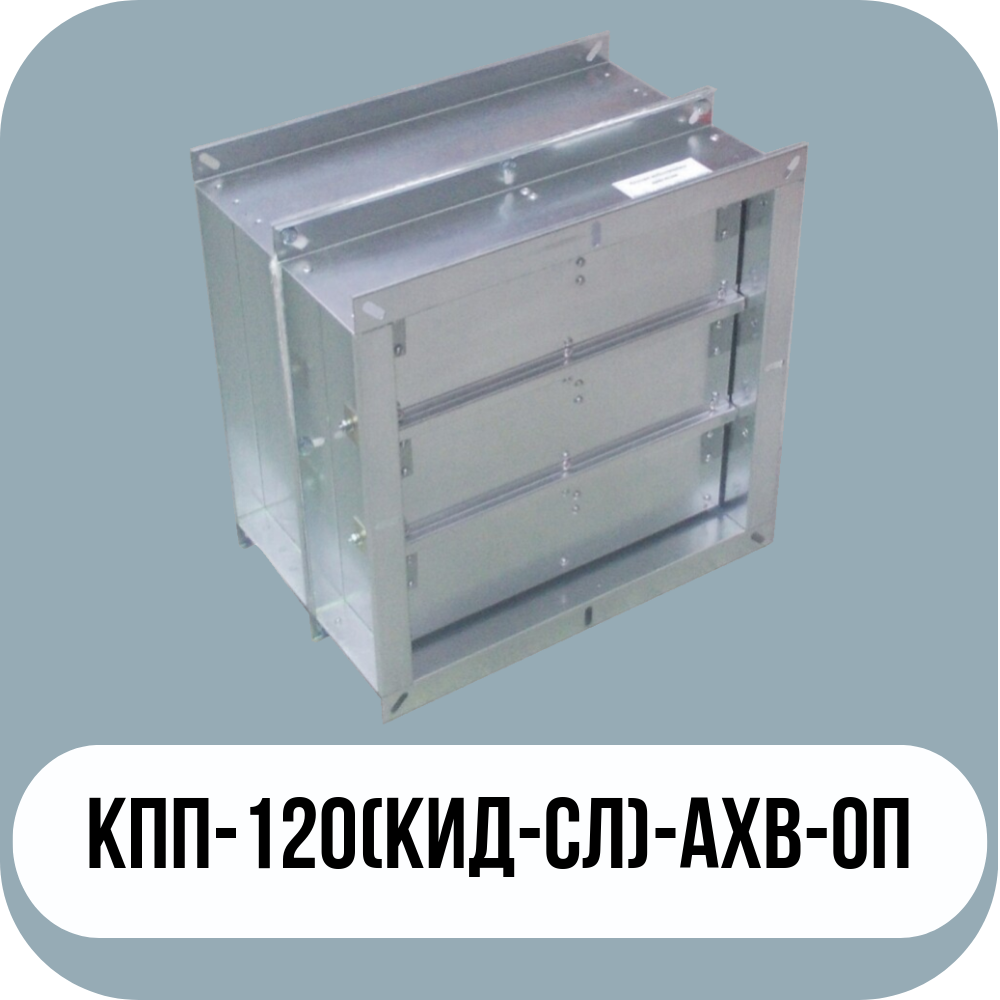

КПП-120(КИД-СЛ)-АХВ-ОП

Посмотреть весь ассортимент противопожарных клапанов

Клапаны избыточного давления в противопожарном исполнении предназначены для открытия проемов в ограждающих конструкциях тамбур-шлюзов и других помещений с целью поддержания необходимого избыточного давления (от 20 до 150 Па). Они также используются для компенсации объема удаляемых продуктов горения из помещений, оснащенных вытяжной противодымной вентиляцией.

Модельный ряд

Основные характеристики и применение:

• Назначение: Поддержание избыточного давления в тамбур-шлюзах и компенсация удаляемого воздуха при пожаре.
• Ограничения: Не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.
• Климатическое исполнение: УХЛ-3.
• Огнестойкость: 120 минут (сертификат соответствия ТР ЕАЭС 043/2017).

Конструкция:

• Корпус: Прямоугольной формы, глубиной 180 мм, изготовлен из оцинкованной стали. Стандартные размеры проема: от 150х150 мм до 1000х1000 мм с шагом 50 мм (возможны другие размеры).
• Заслонка: Коробчатого типа, расположена внутри корпуса, ее ось вращения горизонтальна и находится ниже центра заслонки.
• Привод: Нормально закрытый, оснащен механизмом регулировки для настройки перепада давления.

Монтаж и регулировка:

• Монтаж: Клапан устанавливается в проемах ограждающих конструкций, обеспечивающих огнестойкость. Установка допускается с любой стороны ограждения с учетом пространственной ориентации, обеспечивающей доступ к приводу.
• Заделка: Все зазоры между клапаном и ограждающей конструкцией должны быть заделаны цементно-песчаным раствором.
• Настройка давления: Перепад давления на закрытой двери (20–150 Па) и возврат заслонки в закрытое положение регулируются пружинами на этапе испытаний противодымной системы.

Типоразмеры и расчеты:

• Размеры клапана: Типоразмеры определяются проектировщиком в зависимости от производительности системы вентиляции и давления, создаваемого вентиляторами дымоудаления.

• Расчет проходного сечения: Используются специальные формулы для определения требуемой площади клапана:

  • Для дверей:
    Sпр.с. = Vдв * Sдв / (2ΔРкид / ρв)⁰⁵

  • Для других помещений:
    Sпр.с. = Q / (2ΔР / ρв)⁰⁵

Поток воздуха:

• Прямой поток: Направлен от лицевой стороны (от установочных фланцев), заслонка открывается по потоку, в сторону задней части клапана.
• Обратный поток: Направлен к лицевой стороне, заслонка открывается в сторону фланцев (обозначается буквами "Оп" в маркировке).

Особенности:

• Проходное сечение: Если ось вращения заслонки отличается от стандартной установки (горизонтальное положение), проходное сечение необходимо увеличить на 25%.
• Выбор типоразмера: После расчета площади проходного сечения клапана необходимо подобрать соответствующий типоразмер из таблицы и проверить избыточное давление с учетом КМС.

Принцип работы клапана избыточного давления

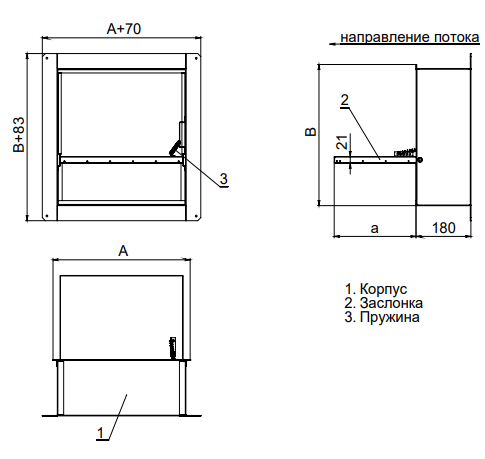

В состав клапана стенового исполнения модели 120-НЗ(КИД)-АхВ входят следующие компоненты:

• Корпус (1): Основа конструкции, в которой установлена заслонка и механизмы привода.
• Огнестойкая заслонка (2): Поворотного типа, установлена внутри корпуса на двух полуосях.
• Пружина (3): Закреплена на регулировочных гребенках, поддерживает и контролирует движение заслонки.

Принцип работы:

• Закрытое положение: В исходном состоянии заслонка закрыта, пружина удерживает её в этом положении, поджимая к уплотнениям.
• Открытие заслонки: При возникновении перепада давления на заслонке, она начинает открываться. Открытие заслонки происходит до уровня, соответствующего расчётному избыточному давлению.
• Регулировка давления: Размер проходного сечения определяется на основе расчётов, зависящих от производительности вентиляционной системы и требуемого избыточного давления. Давление можно увеличить, регулируя натяжку пружины или добавляя их количество.
• Закрытие заслонки: Когда перепад давления снимается, пружина автоматически закрывает заслонку.

Ограничения:

• Увеличение избыточного давления возможно за счет увеличения натяжки или количества пружин.
• Снижение избыточного давления при полностью открытом клапане невозможно путем регулировки пружин.

Структура обозначения клапанов

КПП -НЗ(ИД) - Нормально закрытый избыточного давления

Модификации

Типоразмер - клапан с прямоугольным корпусом. А-типоразмер параллельно оси вращения заслонки, мм; В- типоразмер перпендикулярно оси вращения, мм

Применяемый привод

Напряжение питания привода
