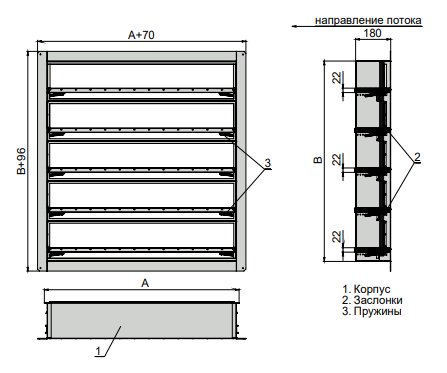

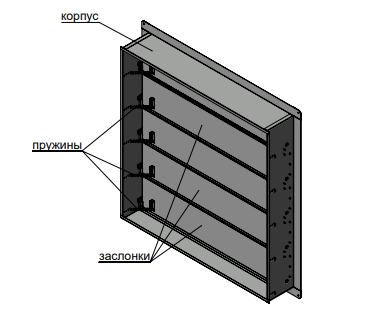

Клапан модели 120-НЗ(КИД-СЛ)-АхВ представляет собой многостворчатую модификацию, у которой заслонки в открытом положении не выходят за пределы корпуса.
-
Климатическое исполнение: УХЛ 3 по ГОСТ 15150-69.
-
Пространственная ориентация: Клапан устанавливается в вертикальную поверхность (стена) с горизонтальными осями вращения заслонок. При этом центры заслонок должны находиться выше осей вращения.
-
Доступ для обслуживания: Необходим свободный доступ к пружинам для их регулировки.
-
Модификация БФСУ: Клапан может быть выполнен в версии без переднего фланца (модификация БФСУ), что позволяет устанавливать его в глубину проема.

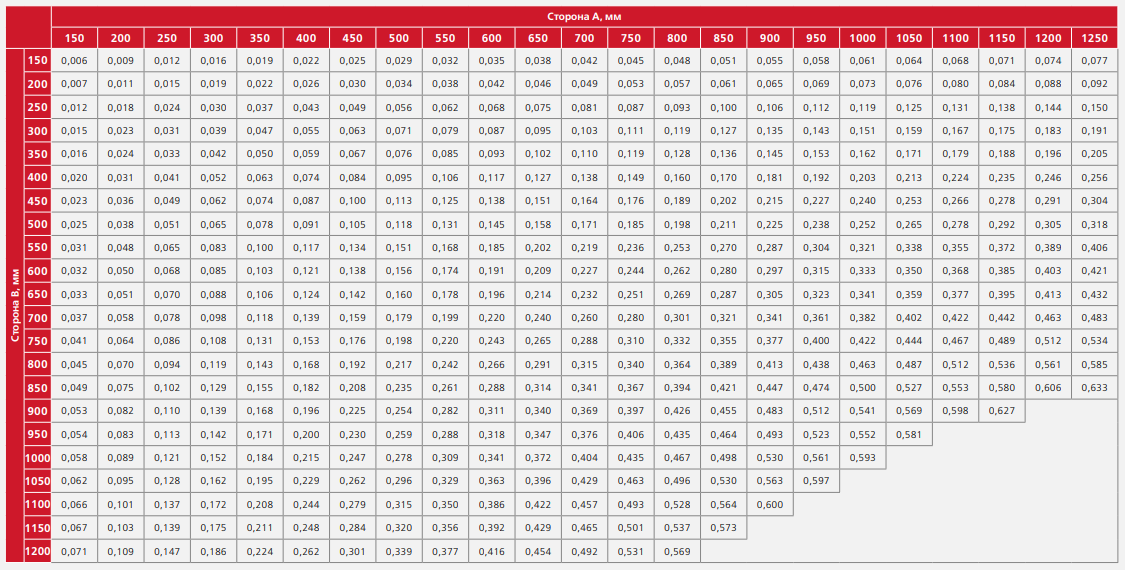

Площадь проходного сечения и области применения приводов клапана КПП-120-НЗ(КИД-СЛ)-АХВ

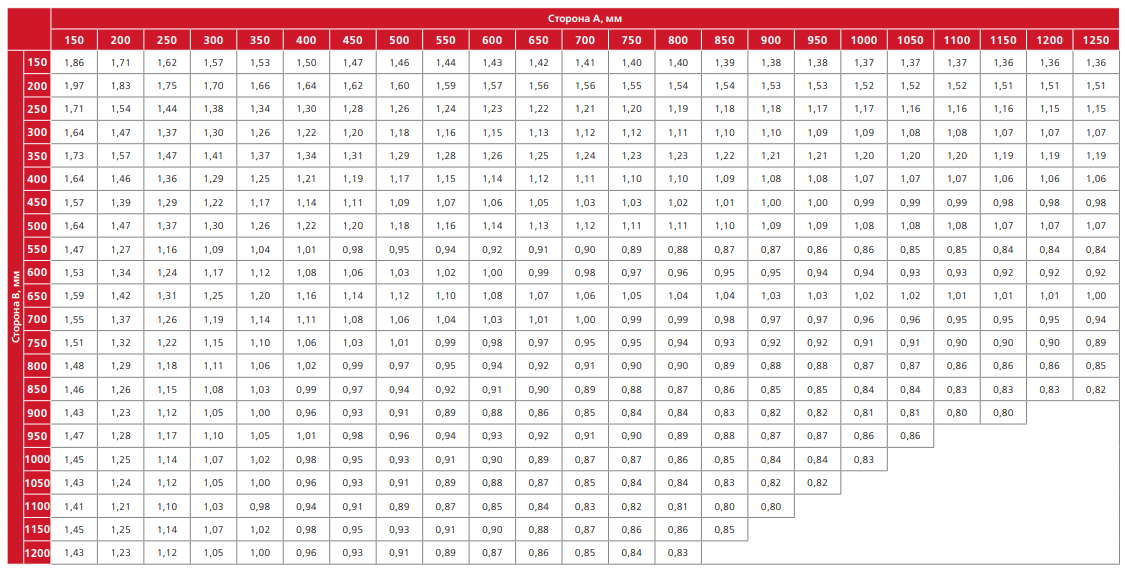

Коэффициент местного сопротивления клапана КПП-120-НЗ(КИД-СЛ)-АХВ
Структура обозначения клапанов
НЗ(КИД) - Нормально закрытый избыточного давления
Модификации
|
(КИД)-АхВ |
клапан избыточного давления, возможен монтаж в проем до фланца, глубина корпуса 180 мм, вылет заслонки за лицевую часть корпуса отсутствует |
|
(КИДК)-АхВ |
клапан избыточного давления, возможно подсоединение к воздуховоду, глубина корпуса 180мм, без вылета заслонки за лицевую сторону. Возможно исполнение с регулировочными пружинами, установленными снаружи корпуса клапана (исп. СН) |
|
(КИД-МС) |
клапан избыточного давления морозостойкий, возможен монтаж в проем до фланца, глубина корпуса 180мм, вылет заслонки за лицевую часть корпуса отсутствует, оснащен электромагнитным приводом |
|
(КИД-КЛ)-АхВ |
клапан избыточного давления многостворчатый, глубина корпуса 180 мм, возможно подсоединение к воздуховоду, без вылета заслонок за пределы корпуса клапана |
|
(КИД-СЛ)-АхВ |
клапан избыточного давления многостворчатый, глубина корпуса 180 мм возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана |
| (КИД-СЛ)-АхВ-БФСУ | то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
| (КИД-СЛ)-АхВ-Оп | клапан избыточного давления многостворчатый с обратным потоком, глубина корпуса 180 мм, возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана |
| (КИД-СЛ)-АхВ-Оп-БФСУ | то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Типоразмер - клапан с прямоугольным корпусом. А-типоразмер параллельно оси вращения заслонки, мм; В- типоразмер перпендикулярно оси вращения, мм
Применяемый привод
| ЭМП |
электромагнитный привод на стойке. Может устанавливаться только внутри корпуса клапана |
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
| (12) |
12В постоянного тока |
