Циклоны ЦОК предназначены для средней очистки воздуха от сухой не слипающейся не волокнистой пыли. Циклоны рекомендуется применять для очистки воздyxa от абразивной пыли. Допускается применение этих циклонов для очистки воздуха от слипающихся пылей типа сажи и талька. Нижняя часть циклона в отличие от других типов, выполнена в виде расширяющегося к низу корпуса. В нижней части циклона расположен внутренний конус, угол раскрытия которого зависит от характера пыли: для сухой пыли - 45°, а для сажи и талька - 60°. Циклоны рекомендуется устанавливать перед вентилятором на всасывающей стороне. Циклон может иметь бункер для пыли или выдвижной пылесборник (ящик).
Посмотреть весь ассортимент циклонов

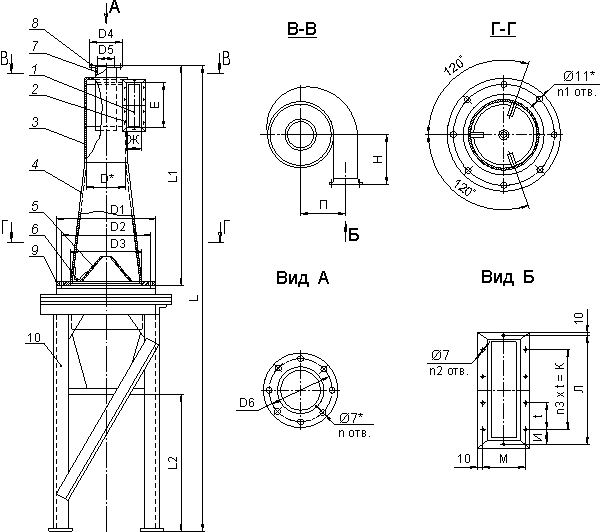

1. входной узел, 2. входной патрубок, 3. корпус циклона, 4. коническая часть корпуса, 6. отбойный конус (45° или 60°), 7. лапки крепления, 8. отбойного конуса, 9. выхлопная труба, 10. присоединительный фланец, 11. опорный пояс, 12. металлическая подставка
Технические характеристики циклона ЦОК
Обозначение | Шифр | Внутренний диаметр циклона, мм | Пропускная способность циклона, м³/ч при скорости воздуха во входном патрубке, м/с | Масса, кг | |||
14 | 15 | 16 | с бункером | с пылесборником | |||
ЦОК 01.0.00 | ЦОК 1 | 100 | 130 | 140 | 150 | 17,5 | 20,6 |
-01 | ЦОК 2 | 150 | 290 | 302 | 314 | 30,6 | 35,4 |
-02 | ЦОК 3 | 200 | 525 | 563 | 600 | 45,7 | 54,2 |
-03 | ЦОК 4 | 250 | 880 | 900 | 920 | 64,8 | 73,0 |
-04 | ЦОК 5 | 300 | 1170 | 1250 | 1330 | 124,6 | 97,0 |
-05 | ЦОК 6 | 370 | 1790 | 1395 | 2000 | 169,4 | 136,0 |
-06 | ЦОК 7 | 455 | 2620 | 2810 | 3000 | 231,0 | 192,0 |
-07 | ЦОК 8 | 525 | 3500 | 3750 | 4000 | 438,7 | 244,3 |
-08 | ЦОК 9 | 585 | 4375 | 4687 | 5000 | 528,5 | 296,0 |
-09 | ЦОК 10 | 645 | 5250 | 5625 | 6000 | 588,7 | 352,0 |
-10 | ЦОК 11 | 695 | 6130 | 6565 | 7000 | 654,0 | 401,6 |
Габаритные и присоединительные размеры циклона с бункером
Шифр | L | L1 | L2 | D | D1 | D2 | D3 | D4 | D5 | D6 | Е | Ж | И | К | Л | М | Н | П | n | n1 | n2 | n3 | t |
ЦОК 1С | 1325 | 550 | 510 | 100 | 240 | 210 | 170 | 100 | 50 | 80 | 100 | 26 | 17 | - | 134 | 60 | 75 | 67 | 4 | 4 | 6 | - | 100 |
ЦОК 2С | 1715 | 800 | 520 | 150 | 330 | 300 | 260 | 125 | 75 | 105 | 150 | 40 | 30 | - | 184 | 74 | 110 | 100 | 4 | 6 | 6 | - | 124 |
ЦОК 3С | 2165 | 1050 | 595 | 200 | 420 | 385 | 345 | 150 | 100 | 130 | 200 | 52 | 17 | 200 | 234 | 86 | 150 | 130 | 4 | 8 | 8 | 2 | 100 |
ЦОК 4С | 2565 | 1300 | 620 | 250 | 490 | 460 | 420 | 175 | 125 | 155 | 250 | 65 | 42 | 200 | 284 | 100 | 185 | 162 | 6 | 10 | 8 | 2 | 100 |
ЦОК 5С | 2965 | 1550 | 645 | 300 | 570 | 540 | 500 | 200 | 150 | 180 | 300 | 78 | 42 | 250 | 334 | 112 | 225 | 193 | 6 | 10 | 8 | 2 | 125 |
ЦОК 6С | 3615 | 1900 | 770 | 370 | 690 | 660 | 620 | 235 | 185 | 215 | 370 | 96 | 52 | 300 | 404 | 130 | 278 | 237 | 6 | 12 | 10 | 3 | 100 |
ЦОК 7С | 4240 | 2325 | 760 | 455 | 840 | 805 | 765 | 295 | 230 | 265 | 455 | 120 | 45 | 400 | 490 | 154 | 340 | 292 | 6 | 16 | 12 | 4 | 100 |
ЦОК 8С | 4790 | 2675 | 785 | 525 | 950 | 920 | 880 | 330 | 265 | 300 | 525 | 136 | 30 | 500 | 560 | 170 | 394 | 335 | 8 | 16 | 12 | 4 | 125 |
ЦОК 9С | 5190 | 2975 | 735 | 585 | 1050 | 1020 | 980 | 360 | 295 | 330 | 585 | 152 | 60 | 500 | 620 | 186 | 440 | 373 | 8 | 20 | 12 | 4 | 125 |
ЦОК 10С | 5690 | 3275 | 785 | 645 | 1150 | 1120 | 1080 | 390 | 325 | 350 | 645 | 168 | 27,5 | 625 | 680 | 202 | 484 | 410 | 8 | 20 | 14 | 5 | 125 |
ЦОК 11С | 6040 | 3525 | 760 | 695 | 1240 | 1205 | 1165 | 415 | 350 | 385 | 695 | 180 | 52,5 | 625 | 730 | 214 | 520 | 442 | 8 | 20 | 14 | 5 | 125 |
