На противопожарных клапанах могут устанавливаться три типа приводов:
• Электромагнитные приводы (Электромагнитная защелка с возвратной пружиной).
• Электромеханические приводы с возвратной пружиной.
• Электромеханические приводы реверсивные без возвратной пружины

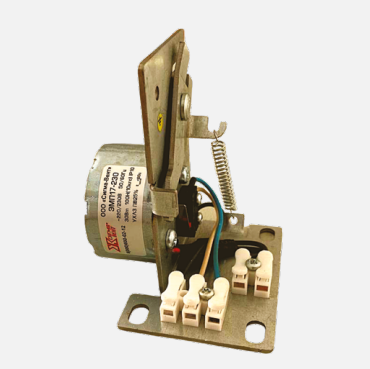

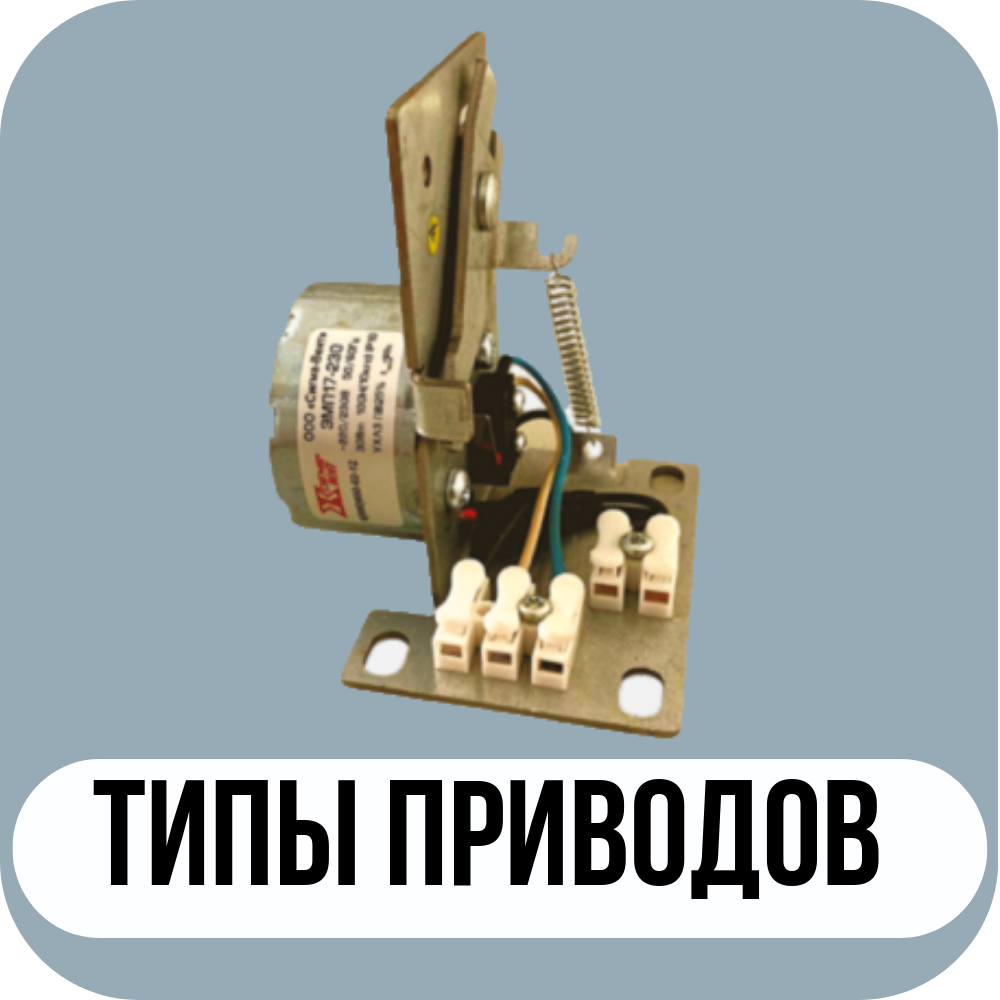

Электромагнитный привод
Принцип работы привода:
Основой работы данного привода является пружина растяжения, которая взводится при переводе заслонки в исходное положение. В этом положении заслонка удерживается с помощью электромагнитной защелки. Внутри привода установлен микропереключатель, который позволяет отслеживать положение заслонки.
Электромагнитная защелка: Для фиксации положения заслонки используются электромагниты постоянного тока на 24В или 220В. Благодаря встроенному выпрямителю, электромагниты могут работать от сети переменного тока с частотой 50 Гц.
Принцип действия:
- В нормальном положении заслонка нормально открытого клапана находится в открытом состоянии и удерживается штоком электромагнита.
- В нормально закрытых и дымовом клапанах, заслонка, наоборот, закрыта и также удерживается электромагнитом через шток.
Сигналом на срабатывание клапана является подача напряжения на электромагнит. Когда на клеммы электромагнита подается напряжение, шток освобождает заслонку, и она под воздействием пружины переходит в рабочее (защитное) положение. Возврат заслонки в исходное положение осуществляется вручную.
Дополнительные элементы: Для прямоугольных нормально открытых клапанов может быть установлен дублирующий элемент — тепловой замок. При отсутствии напряжения на электромагните он автоматически закроет заслонку, если температура внутри корпуса клапана достигнет 72°C.
Достоинства привода:
- Быстрое перемещение заслонки в рабочее положение (не более 2 секунд).
- Возможность перевода заслонки в рабочее положение вручную, автоматически или дистанционно.
Недостатки:
- Заслонка может быть взведена в исходное положение только вручную.
- При подключении клапанов в группу управляющая команда активирует срабатывание всех клапанов одновременно, что требует более тщательной группировки при проектировании систем управления.

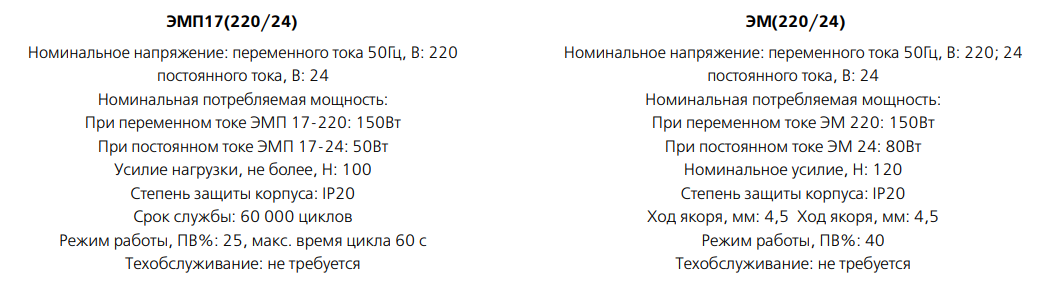

Технические характеристики:
Электромеханические приводы с возвратной пружиной
Электромеханический привод с возвратной пружиной — это целостный механизм, который устанавливается непосредственно на ось заслонки.
Принцип действия:
- При подаче напряжения на привод, заслонка клапана переводится в нормальное положение (например, для нормально открытого клапана — открывается) и удерживается в этом положении. Одновременно взводится возвратная пружина.
- При прекращении подачи электропитания, возвратная пружина возвращает заслонку в охранное (защитное) положение за счет накопленной энергии.
- Приводы могут оснащаться тепловыми датчиками одноразового действия (например, производства фирмы Belimo) или многоразовыми датчиками (производства Сигма-Вент), которые прерывают питание привода при достижении температуры +72°С, дублируя автоматическое отключение привода.
Управление: Привод снабжен металлическим рычагом для ручного управления, что позволяет выполнять тестирование клапана при отсутствии электропитания и фиксировать любой угол поворота заслонки. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания.
Достоинства привода:
- Возможность автоматического, дистанционного и ручного управления заслонкой.
- Компактная и эргономичная конструкция.
- Совместимость с системами автоматики ведущих мировых производителей.
- Долговечность и надежность.
- Простота в эксплуатации.
Особенности: Привод с металлическим зубчатым редуктором может работать при температуре до +75°С в течение 24 часов. Управляющим сигналом на срабатывание клапана служит снятие напряжения, после чего возвратная пружина переводит заслонку в защитное положение. Встроенные микропереключатели обеспечивают сигнализацию положения заслонки.

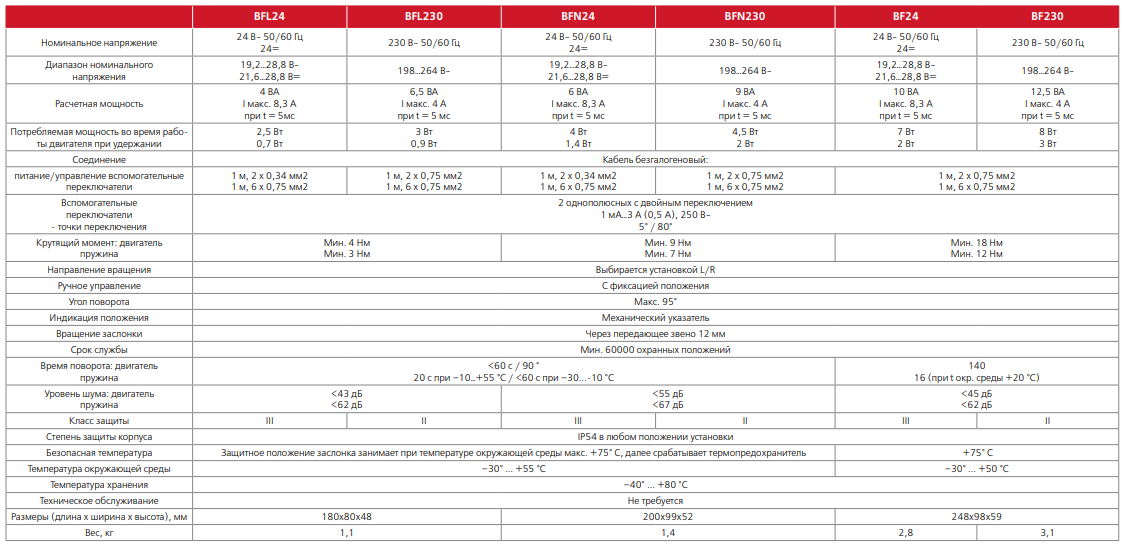

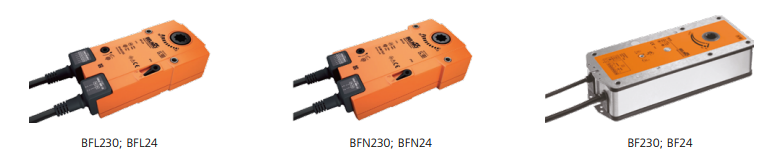

ПРИВОДЫ C ВОЗВРАТНОЙ ПРУЖИНОЙ BELIMO

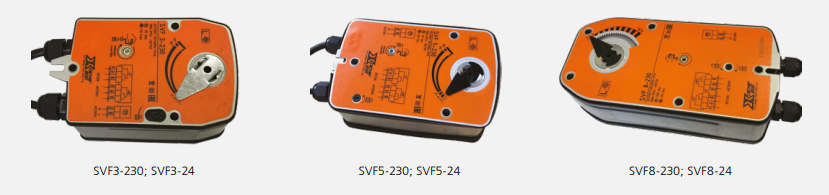

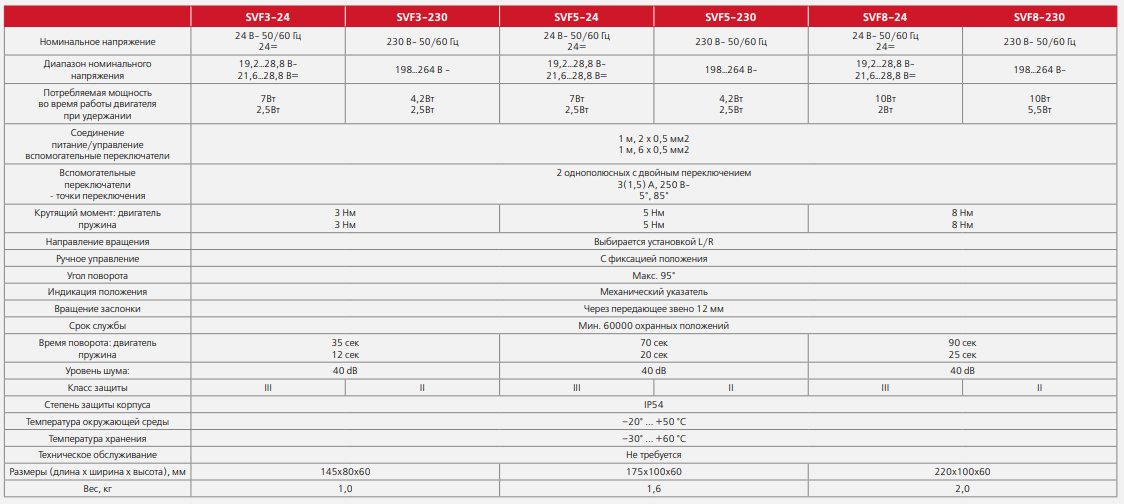

ПРИВОДЫ C ВОЗВРАТНОЙ ПРУЖИНОЙ SIGMAVENT
Электромеханические реверсивные приводы
Электромеханический реверсивный привод представляет собой целостный механизм, устанавливаемый непосредственно на ось заслонки.
Принцип действия:
- Привод работает по двухпозиционной схеме управления с использованием двухпроводной системы.
- Перемещение заслонки клапана из исходного положения в рабочее и обратно осуществляется электродвигателем, в зависимости от схемы подключения.
- Управляющий сигнал для срабатывания привода — это подача напряжения на соответствующие выводы цепи питания.
- Привод защищен от перегрузок и может находиться под напряжением в конечных положениях в течение длительного времени.
- Для ручного управления и тестирования клапана при отсутствии электропитания привод оснащен металлическим рычагом.
Достоинства привода:
- Возможность автоматического, дистанционного и ручного управления заслонкой.
- Компактная и эргономичная конструкция.
- Совместимость с системами автоматики ведущих мировых производителей.
- Долговечность, надежность и прочность.

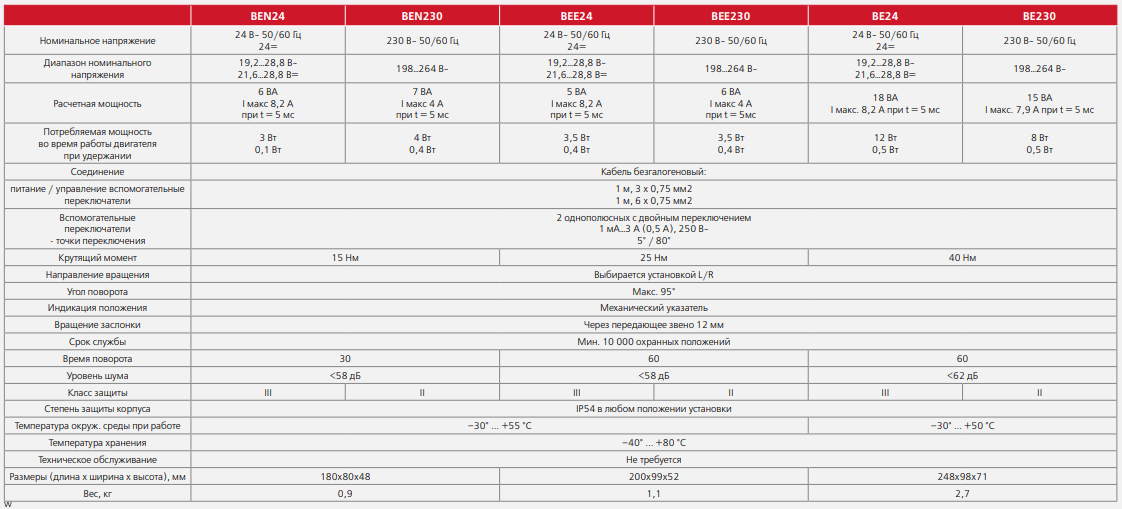

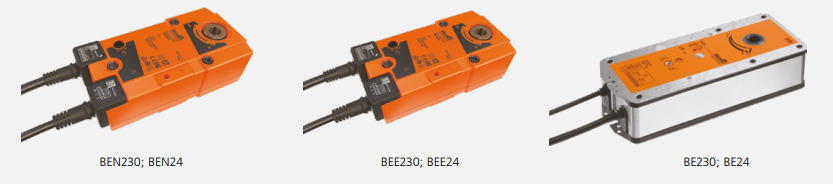

РЕВЕРСИВНЫЕ ПРИВОДЫ ФИРМЫ «BELIMO»

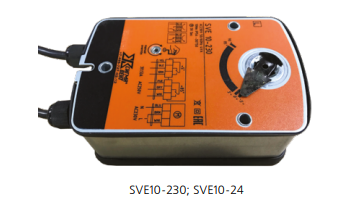

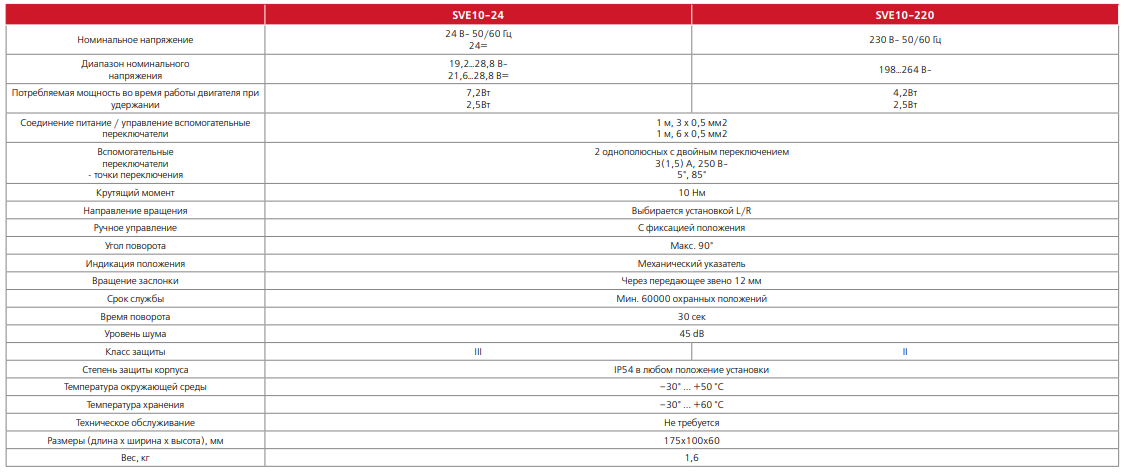

РЕВЕРСИВНЫЙ ПРИВОД ФИРМЫ «SIGMAVENT»
