Циклон ЦН - 11

Циклоны ЦН-11 предназначены для очистки воздуха от сухой не слипающейся не волокнистой пыли, образующейся в дробильных и помольных установках, при транспортировании сыпучих материалов, а также летучей золы. Потерю давления в этих циклонах рекомендуется принимать в пределах от 700 до 1200 Па от 70 до 120 кгс/м². Коэффициент гидравлического сопротивления циклонов, отнесенный к средней условной скорости воздуха, в площади поперечного сечения корпуса циклона составляет для одиночного циклона 250, а для групповой их установки 300. Циклоны могут иметь выход воздуха вверх через выхлопную трубу или горизонтально через улитку.

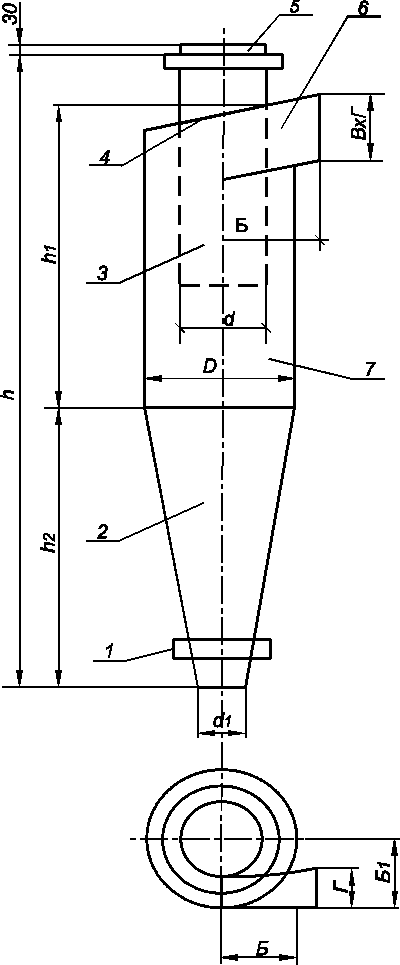

1. опорный фланец;
2. конусная часть корпуса;
3. выхлопная труба;
4. винтообразная крышка;
5. выходной патрубок;
6. входной патрубок;
7. цилиндрическая часть корпуса.
