Радиальные вентиляторы ВР 12-26

2,5 3,15 4,0 4,5 5,0 5,5

Радиальные вентиляторы высокого давления ВР 140-15

Радиальные вентиляторы ВР 12-26 предназначены для создания высокого давления при одностороннем всасывании рабочей среды. Они используются в стационарных вентиляционных системах, как приточных, так и вытяжных, применяемых в зданиях и сооружениях различного назначения: промышленных, полупромышленных, административных, общественных и других.

Рабочая среда для этих вентиляторов — предварительно очищенный воздух, температура которого не должна превышать +80°С для моделей общепромышленного исполнения и +200°С для теплостойких версий. Максимальная допустимая концентрация пыли и мелкодисперсных частиц в воздухе составляет 0,1 г/м³. Присутствие волокон, липких веществ, абразивных частиц и химически активных примесей не допускается.

Конструктивные особенности вентилятора ВР 140-15

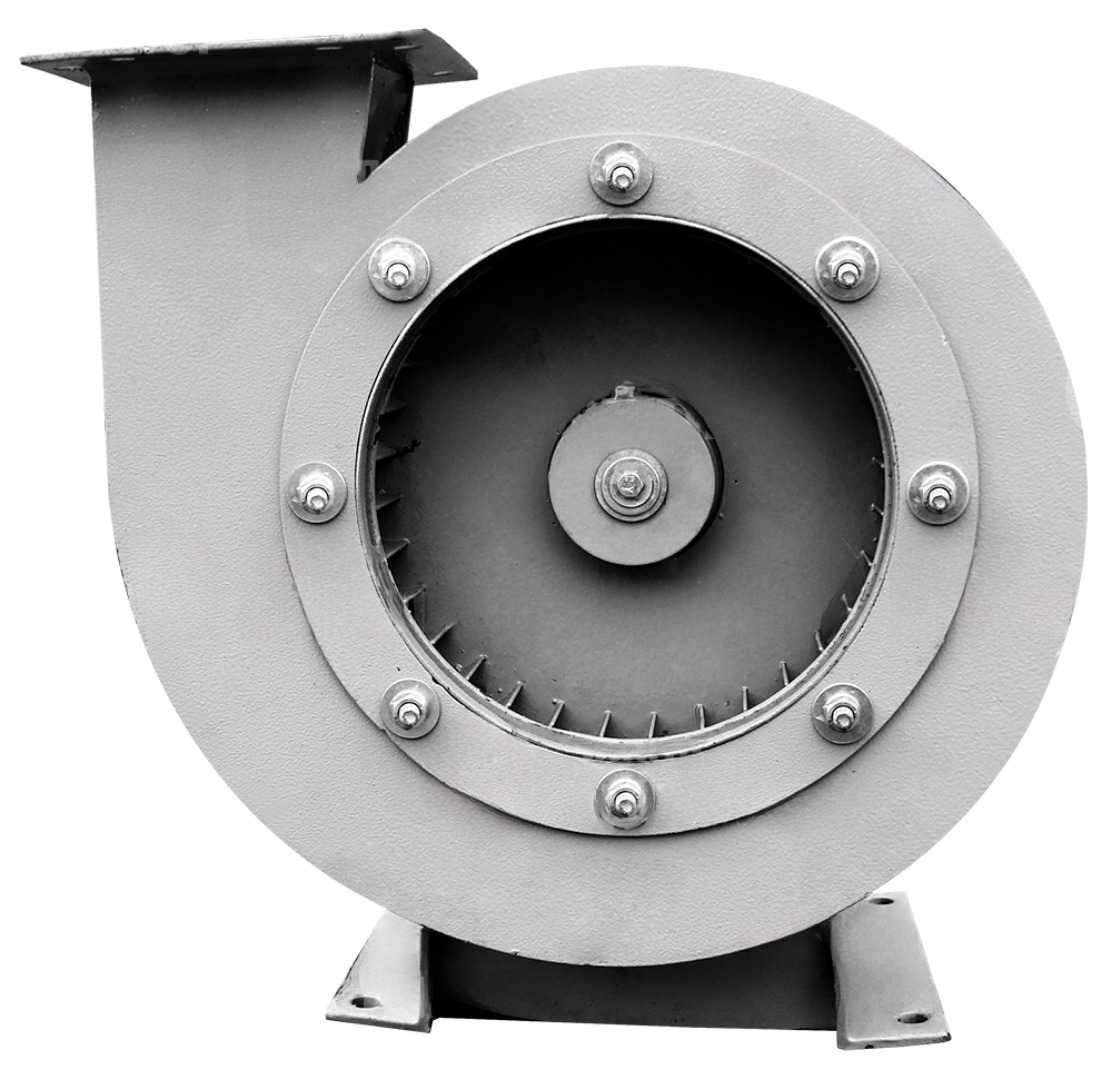

Радиальные вентиляторы высокого давления ВР 12-26 конструктивно включают в себя несколько основных узлов:

• опорная станина, изготовленная из металлопроката;
• спирально-поворотный корпус в форме "улитки";
• рабочее колесо с 32 лопатками, отогнутыми в сторону вращения;
• электрический привод.

Корпус вентилятора ВР 12-26 выполнен из тонколистовой катаной стали. При установке корпус-"улитку" можно повернуть относительно рамы, выбрав удобный угол для подключения к выходному воздуховоду. Для подключения к вентиляционным коробам на корпусе предусмотрены фланцевые патрубки.

Внутри "улитки" расположено рабочее колесо, которое при вращении всасывает воздух через осевой круглый патрубок и выбрасывает его через прямоугольный, расположенный по касательной к колесу.

Асинхронный двигатель служит приводом вентилятора. Существуют две схемы компоновки привода:

• схема №1: привод устанавливается на подставке соосно с крыльчаткой, втулка которой напрессовывается на ротор;
• схема №5: двигатель монтируется в нижнем положении на раме, а крутящий момент передается через клиноременную передачу.

Радиальные вентиляторы ВР 140-15 условия эксплуатации

Радиальные вентиляторы ВР 12-26 могут эксплуатироваться в условиях категорий У и Т по ГОСТ 15150 при температуре окружающей среды от -40°С до +40°С. Основные категории размещения – 2 и 3. Однако, если привод надежно защищен от воздействия солнечных лучей и атмосферных осадков, возможно использование вентилятора ВР 12-26 по первой категории размещения.

Номенклатура радиальных вентиляторов ВР 12-26 включает шесть стандартных типоразмеров. Базовая версия агрегата предназначена для использования в обычных промышленных условиях. Однако, при необходимости, можно приобрести вентилятор ВР 12-26 в теплостойком, коррозионностойком или взрывозащищенном исполнении, либо в комбинации этих специальных исполнений.

Основные варианты изготовления
