Радиальный вентилятор ВР 12-26 №3,15

Вентилятор радиальный ВР 12-26 №3,15 высокого давления выпускается согласно ТУ 4861-001-85589750.

Этот вентилятор изготавливается исключительно по первой конструктивной схеме, где рабочее колесо напрямую соединено с двигателем. Максимально допустимая температура рабочей среды составляет до +80°С для общепромышленного исполнения и до +200°С для теплостойкого исполнения. Вентиляторы ВР 12-26-3,15 применяются в стационарных системах вентиляции, кондиционирования и отопления, а также в различных установках, используемых в зданиях и сооружениях, преимущественно промышленного назначения.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

2,5 3,15 4,0 4,5 5,0 5,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики

Технические характеристики Радиальные вентиляторы ВР 12-26 №3,15 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи- нальный ток при 380В   (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
3 000	3	6,3	90L2	1	1,82	2500	2600	45	ДО-40	4	ВР 201	6
3 000	4	8,2	100S2	1	2,2	2450	2600	55	ДО-40	4	ВР 201	6

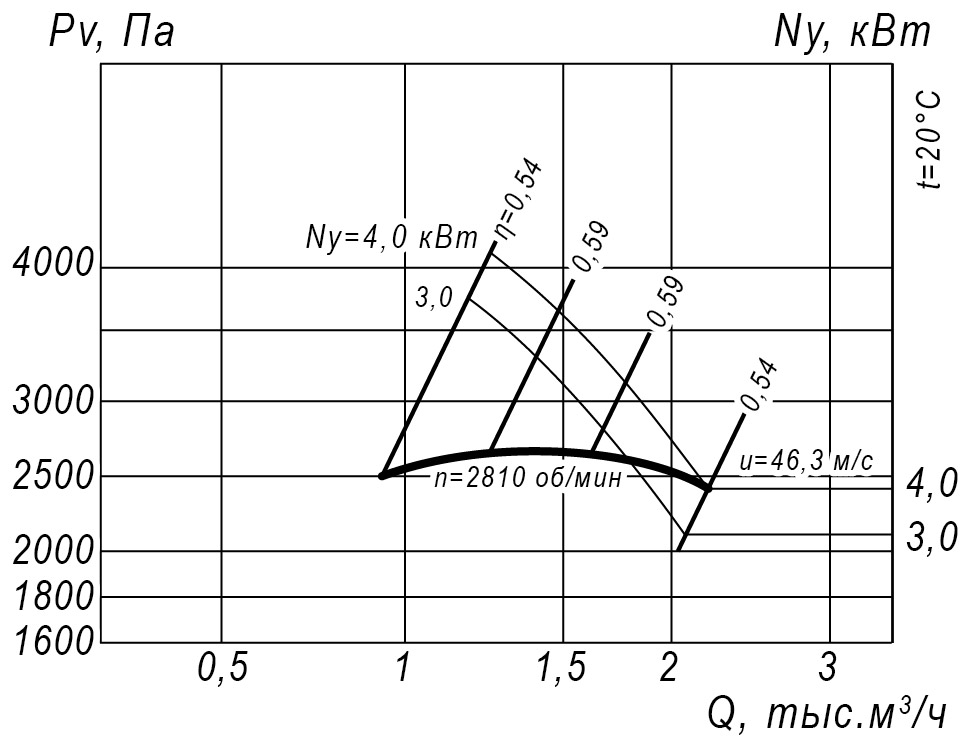

Аэродинамические характеристики радиального вентилятора ВР 12-26 №3,15, Исполнение 1

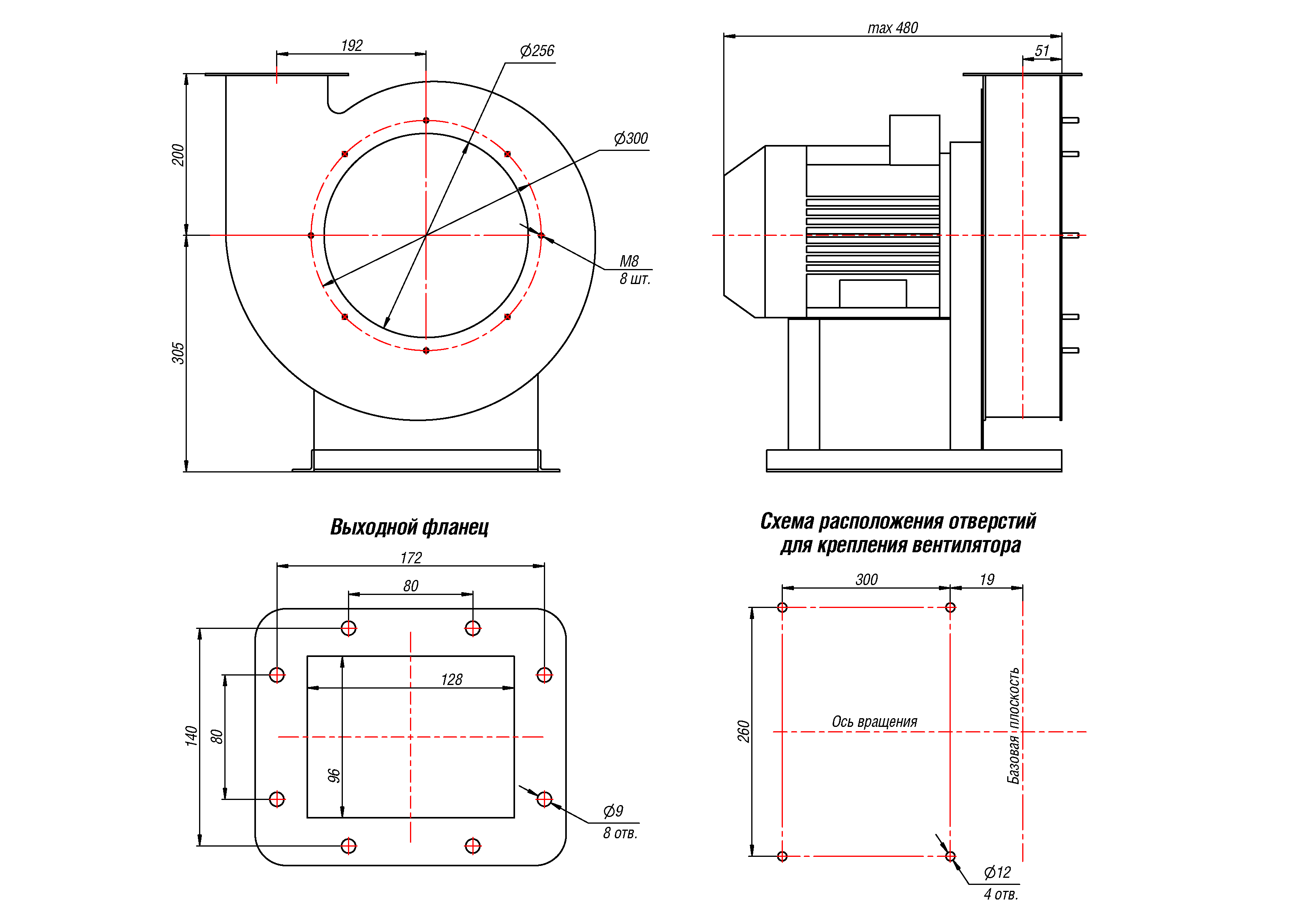

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №3,15, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №3,15, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
500	208	505	200	440	195	653	348	433	233	597	292



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
568	220	550	245	432	200	512	208	568	348	500	195



Акустические характеристики радиального вентилятора ВР 12-26 №3,15, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3000	96	95	97	99	99	98	88	80	103
