Вентилятор радиальный ВР 12-26 №4 высокого давления изготавливается в соответствии с ТУ 4861-001-85589750.
Этот вентилятор производится исключительно по первой конструктивной схеме, при которой рабочее колесо напрямую соединяется с двигателем. Максимальная температура рабочей среды составляет до +80°С для общепромышленного исполнения и до +200°С для теплостойкого исполнения. Вентиляторы ВР 12-26-4 применяются в стационарных системах вентиляции, кондиционирования и отопления, а также в различных установках, используемых в зданиях и сооружениях, преимущественно промышленного назначения.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 12-26 №4,0 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 3 000 | 7,5 | 14,9 | 112М2 | 2 | 3 | 4200 | 4600 | 110 | ДО-41 | 4 | ВР 202 | 6 |
| 3 000 | 15 | 28,6 | 160S2 | 2 | 4,25 | 4200 | 4750 | 170 | ДО-41 | 6 | ВР 202 | 6 |

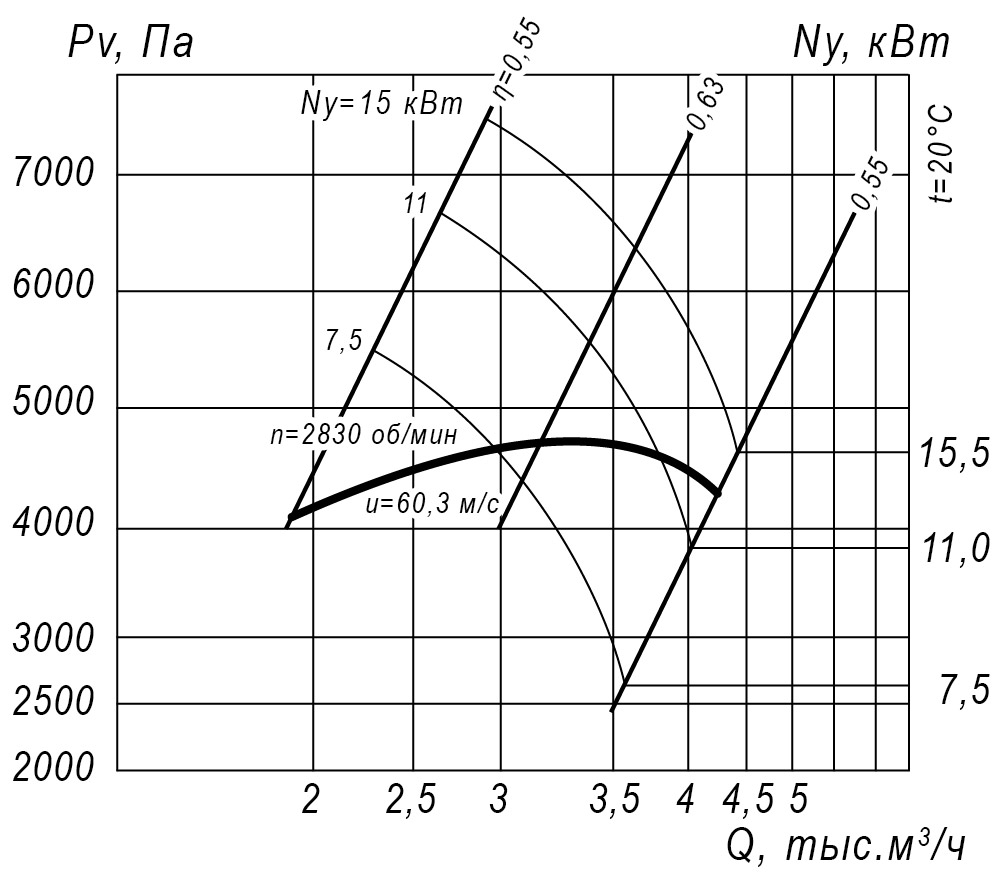

Аэродинамические характеристики радиального вентилятора ВР 12-26 №4, Исполнение 1

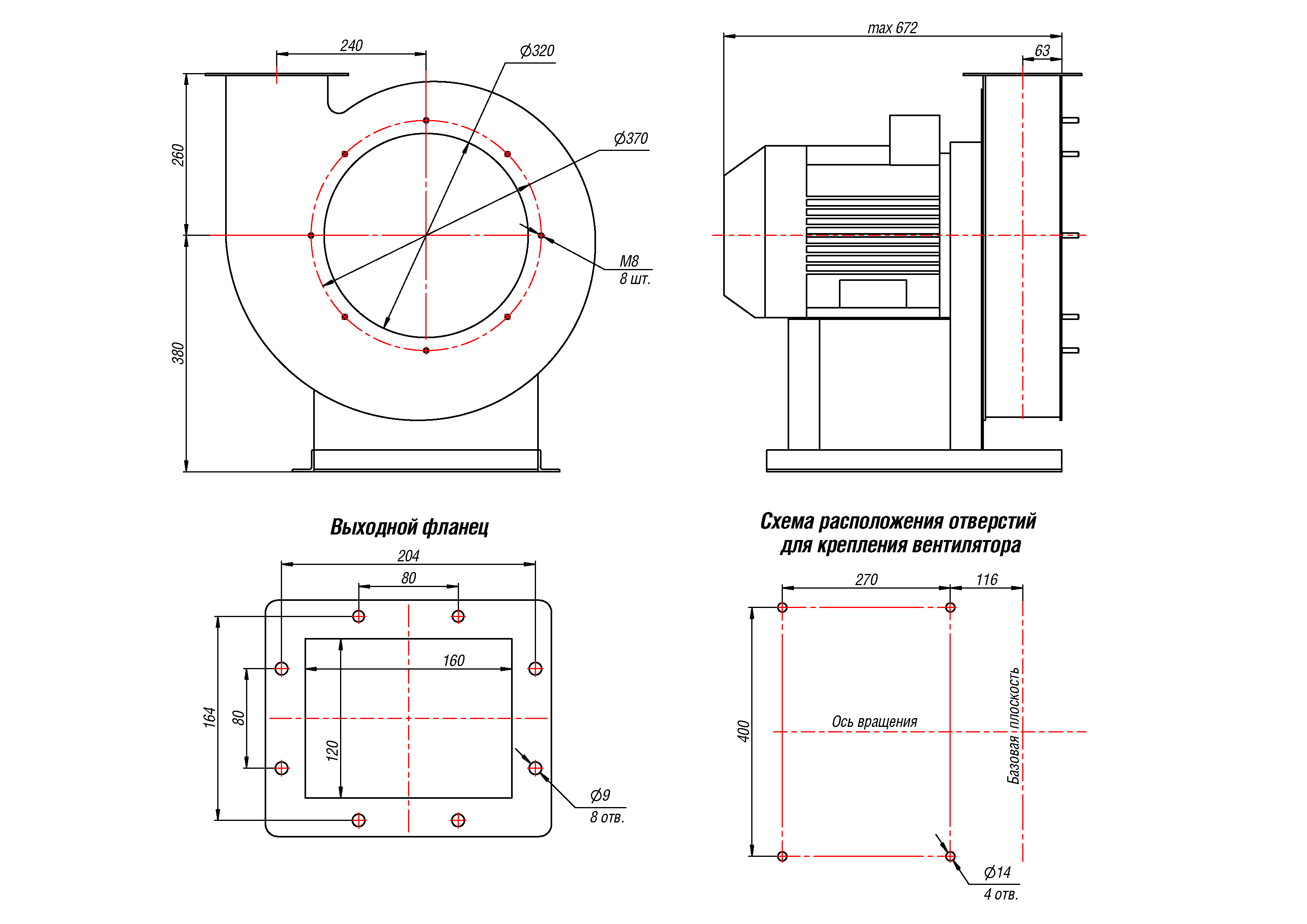

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 627 | 272 | 640 | 260 | 569 | 260 | 815 | 435 | 557 | 297 | 735 | 355 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 720 | 285 | 690 | 310 | 557 | 260 | 652 | 272 | 720 | 435 | 640 | 260 |
Акустические характеристики радиального вентилятора ВР 12-26 №4, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 97 | 98 | 99 | 104 | 105 | 101 | 98 | 93 | 114 |
