Радиальный вентилятор ВР 12-26 №2,5 выпускается исключительно по первой конструктивной схеме, где рабочее колесо соединено с двигателем напрямую. Допустимая температура рабочей среды составляет до +80°С для общепромышленного исполнения и до +200°С для теплостойкого исполнения. Вентиляторы ВР 12-26-2,5 применяются в стационарных системах вентиляции, кондиционирования и отопления, а также в различных установках, используемых в зданиях и сооружениях, преимущественно промышленного назначения.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 12-26 №2,5 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 3 000 | 1,1 | 2,6 | 71В2 | 0,32 | 0,95 | 1500 | 1730 | 30 | ДО-40 | 4 | ВР 201 | 4 |

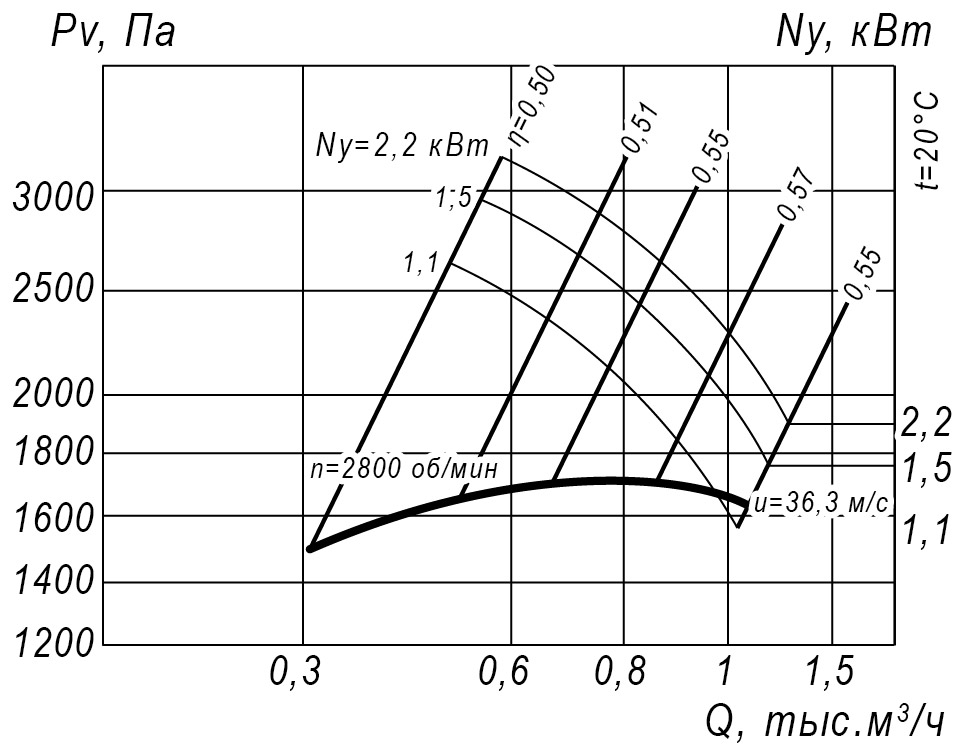

Аэродинамические характеристики радиального вентилятора ВР 12-26 №2,5, Исполнение 1

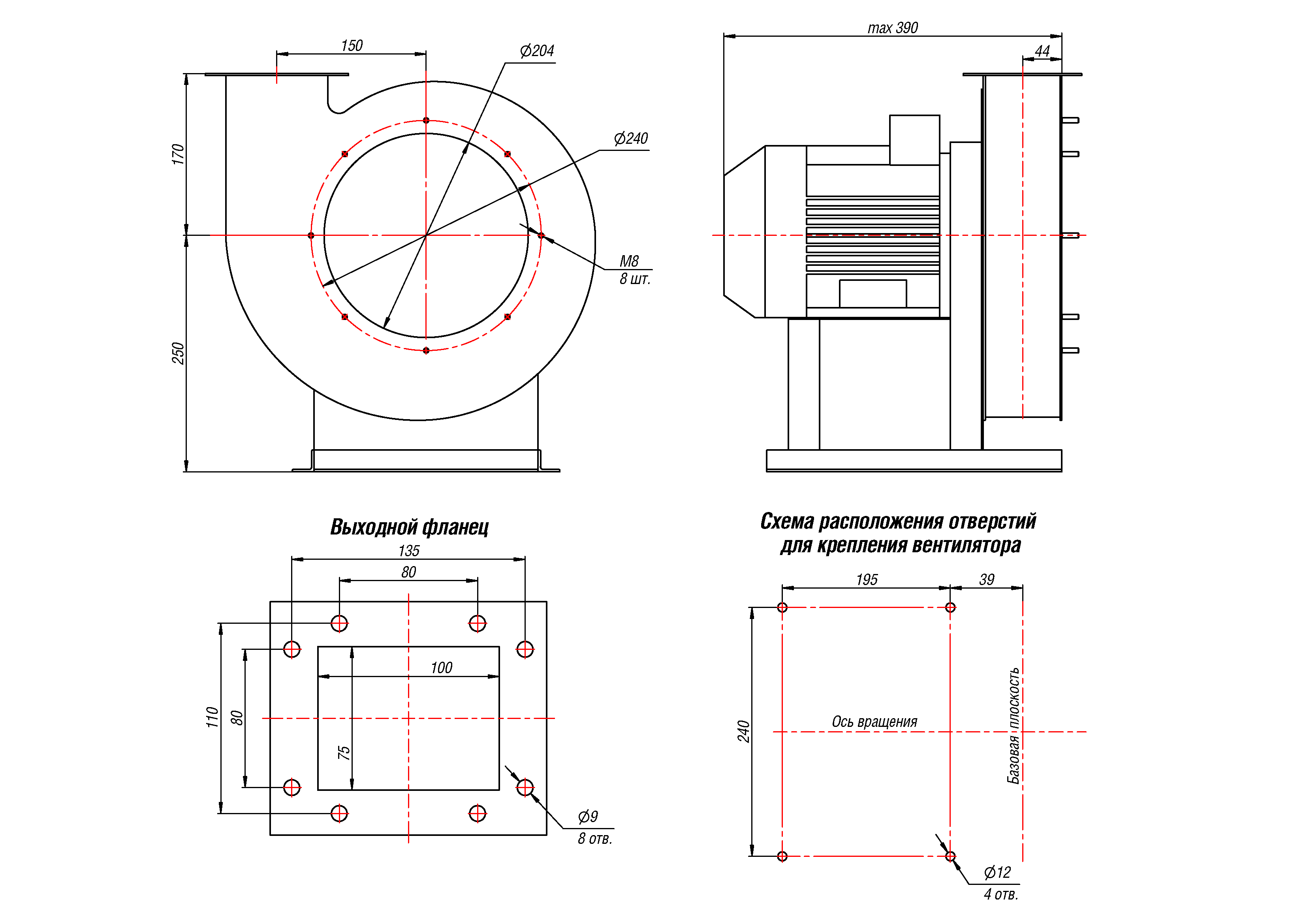

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №2,5, Исполнение 1

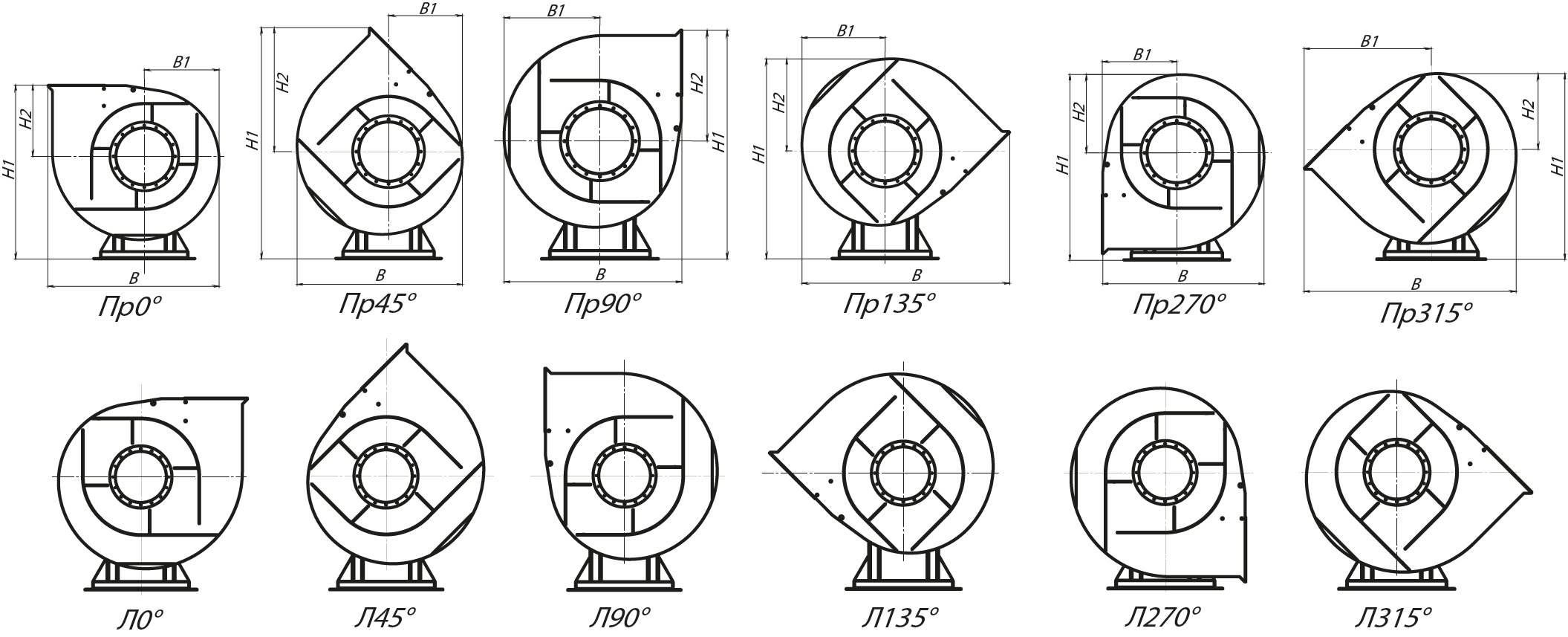

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 № 2,5 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 402 | 172 | 420 | 170 | 359 | 165 | 533 | 283 | 357 | 187 | 480 | 230 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 462 | 180 | 444 | 194 | 357 | 170 | 422 | 172 | 462 | 283 | 415 | 165 |
Акустические характеристики радиального вентилятора ВР 12-26 № 2,5, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 93 | 92 | 91 | 93 | 90 | 87 | 83 | 81 | 95 |
