Радиальный вентилятор ВР 12-26 №4,5 высокого давления производится согласно ТУ 4861-001-85589750.
Этот вентилятор выпускается исключительно по первой конструктивной схеме, при которой рабочее колесо напрямую соединяется с двигателем. Допустимая температура рабочей среды для общепромышленного исполнения достигает +80°С, а для теплостойкого исполнения – до +200°С. Вентиляторы ВР 12-26-4,5 находят применение в стационарных системах вентиляции, кондиционирования и отопления, а также в различных установках, используемых в зданиях и сооружениях преимущественно промышленного назначения.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 12-26 №4,5 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 3 000 | 18,5 | 34,7 | 160М2 | 3,5 | 5,4 | 5150 | 5850 | 215 | ДО-41 | 6 | ВР 202 | 8 |

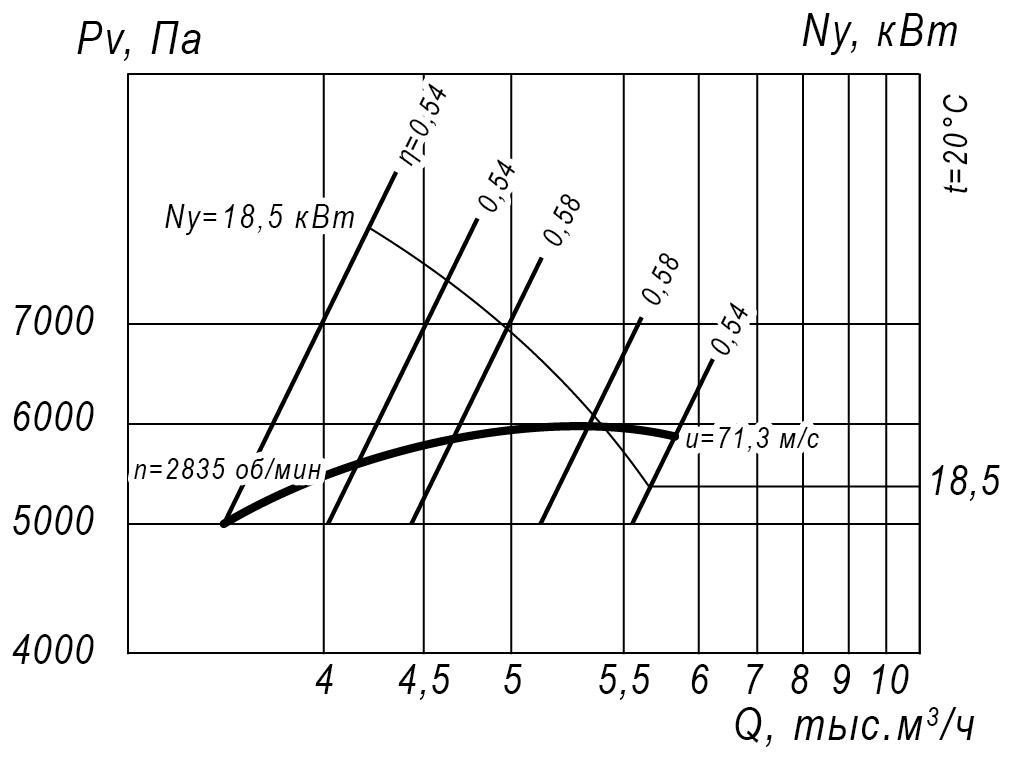

Аэродинамические характеристики радиального вентилятора ВР 12-26 №4,5, Исполнение 1

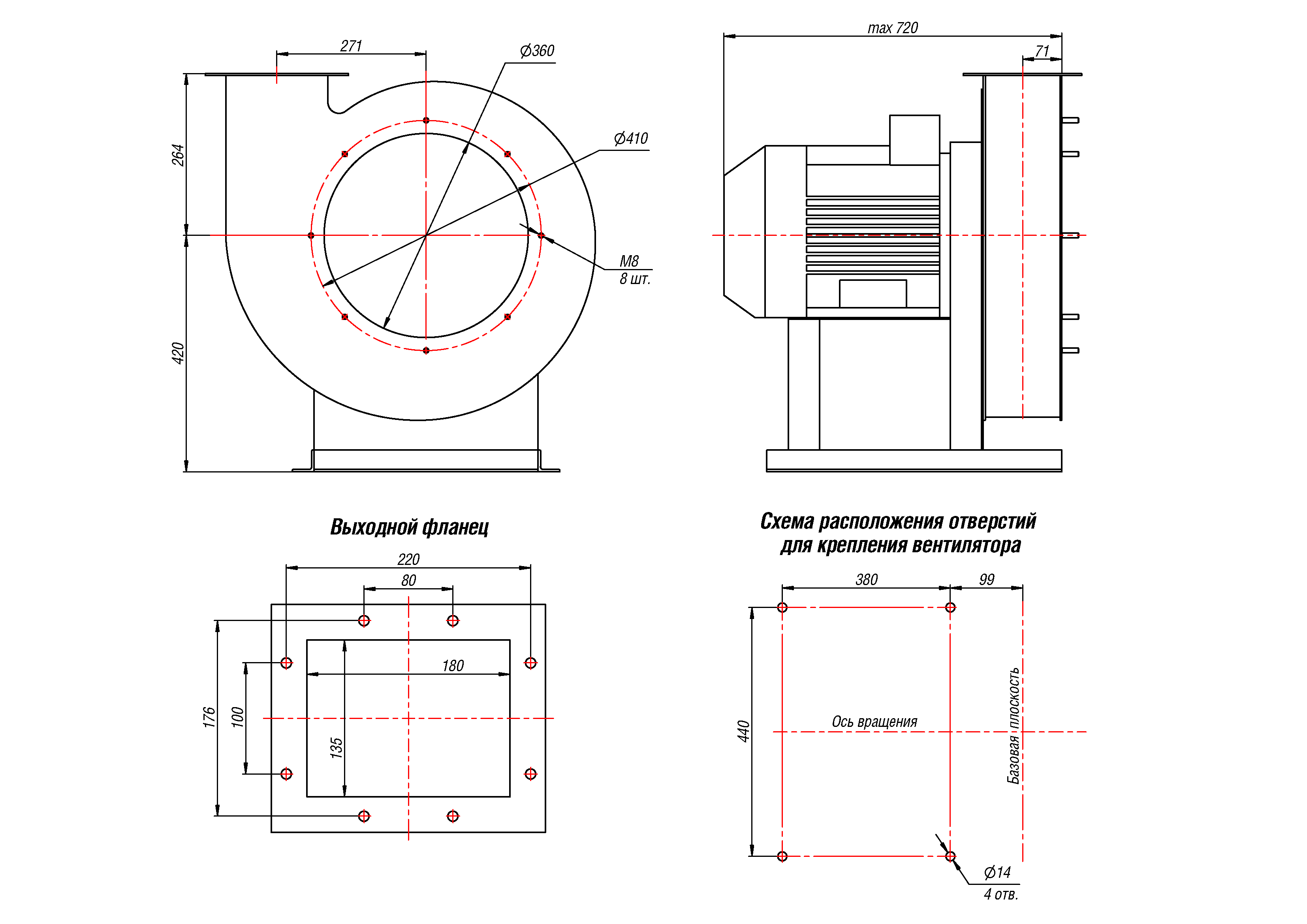

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 695 | 295 | 684 | 264 | 625 | 278 | 889 | 469 | 593 | 329 | 820 | 400 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 781 | 312 | 766 | 346 | 593 | 264 | 715 | 295 | 781 | 469 | 698 | 278 |
Акустические характеристики радиального вентилятора ВР 12-26 №4,5, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 99 | 100 | 101 | 105 | 106 | 103 | 100 | 94 | 115 |
