КПП-120-НЗ(КИД-МС)-АХВ-ЭМП220/24



Посмотреть весь модельный ряд



Клапан модели 120-НЗ(КИД-МС)-АхВ представляет собой морозостойкую версию стандартного клапана и предназначен для сброса избыточного давления из помещения наружу.

• Место установки: Может устанавливаться в проеме наружной стены здания или сооружения.

• Климатическое исполнение: УХЛ 2 по ГОСТ 15150-69.

• Защита: Необходимо предусмотреть защиту клапана от попадания осадков при внешней установке.

• Пространственная ориентация: Клапан устанавливается в вертикальную поверхность (стена) с горизонтальной осью вращения заслонки, при этом центр заслонки располагается выше оси вращения.

• Доступ для обслуживания: Необходим свободный доступ к приводу для его регулировки.

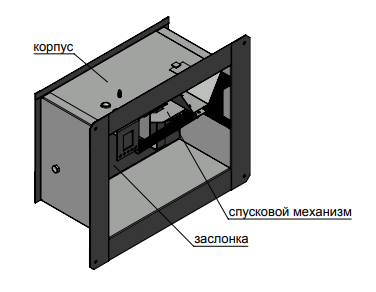

Работа клапана КПП-120-НЗ(КИД-МС)-АХВ-ЭМП220/24

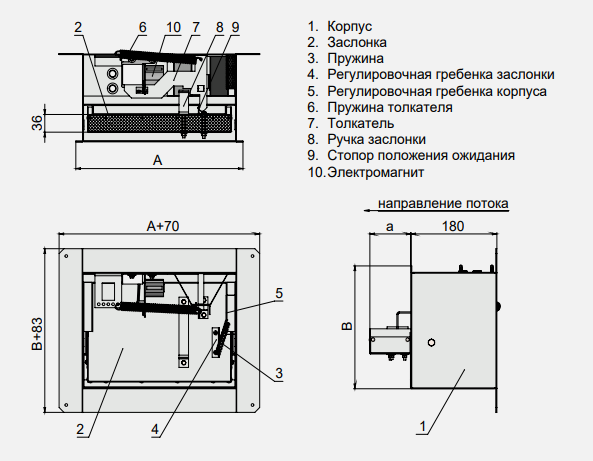

Клапан модели 120-НЗ(КИД-МС)-АхВ-ЭМП220/24 состоит из следующих компонентов:

• Корпус (1): Основной элемент конструкции, внутри которого находятся все функциональные части клапана.
• Огнестойкая заслонка (2): Удерживается в закрытом положении с помощью системы управления.
• Пружина (3): Обеспечивает удержание и возврат заслонки в закрытое положение.

Дополнительные элементы для предотвращения примерзания заслонки:

• Толкатель (7) с пружиной (6): Отвечает за начальное открытие заслонки.
• Удерживающий электромагнит (10): Держит толкатель в исходном положении.

Принцип работы:

• В исходном положении заслонка удерживается в закрытом состоянии зацепом крючка толкателя, который фиксируется стопором положения ожидания (9), закрепленным на заслонке.
• Толкатель удерживается в исходном положении с помощью электромагнитного привода (10).
• При подаче напряжения на электромагнит (от системы пожарной автоматики или кнопки дистанционного управления), или при ручном нажатии на рычаг, толкатель под действием пружины 6 освобождается и толкает ручку заслонки (8), приоткрывая её на 10–15 мм.
• Дальнейшее открытие заслонки происходит под воздействием перепада давления на ней, пока она не достигнет расчетного избыточного давления.

Регулировка:

• Увеличение избыточного давления возможно путем увеличения натяжки пружин или их количества.
• Снижение избыточного давления при полностью открытом клапане с помощью регулировки пружин невозможно.

Закрытие заслонки:

• Для закрытия после отключения вентсистемы необходимо вручную защелкнуть толкатель за электромагнит и затем закрыть заслонку, зацепив её за крючок толкателя.

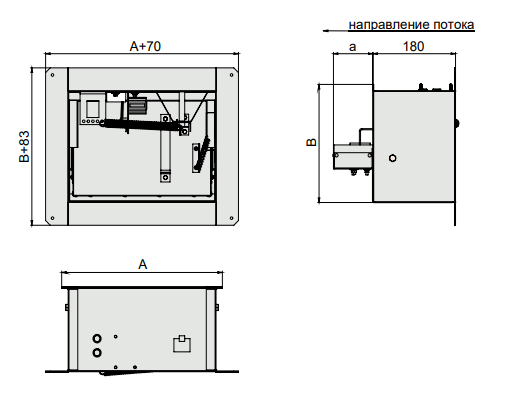

Вылет заслонки за пределы корпуса клапана КПП-120-НЗ(КИД-МС)-АХВ-ЭМП220/24

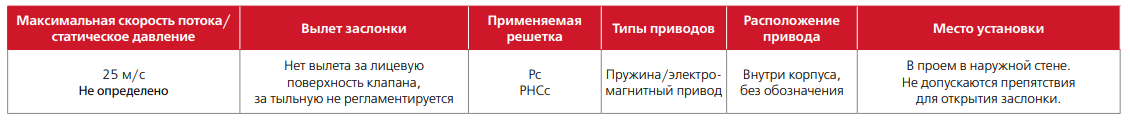

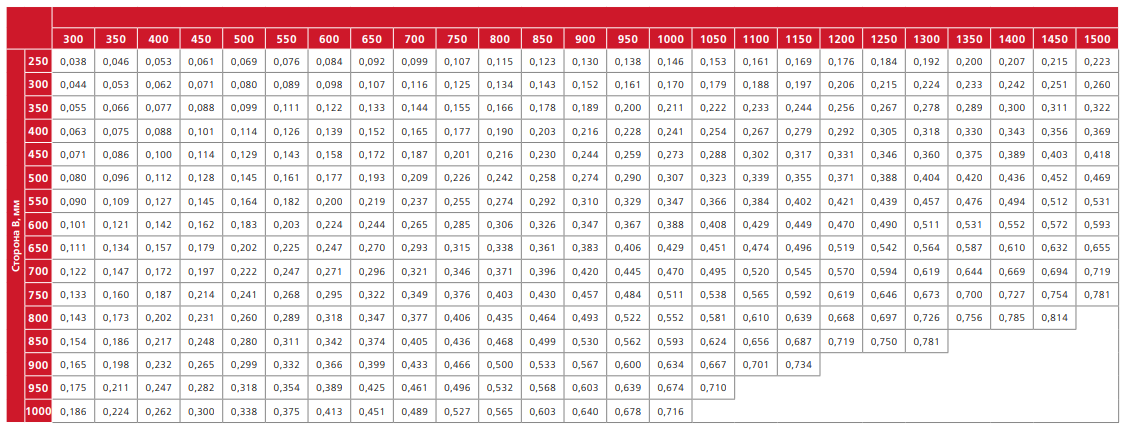

Площадь проходного сечения и области применения приводов клапана КПП-120-НЗ(КИД-МС)-АХВ-ЭМП220/24

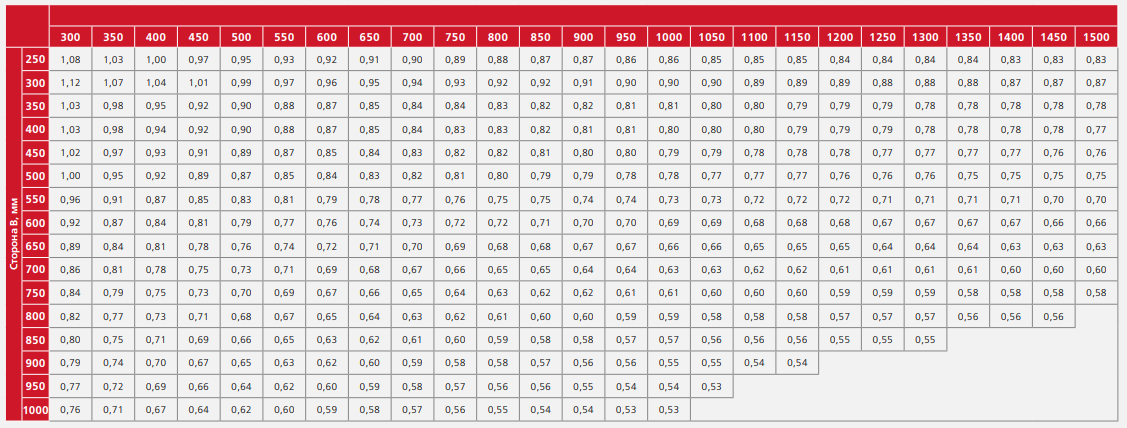

Коэффициент местного сопротивления клапана КПП-120-НЗ(КИД-МС)-АХВ-ЭМП220/24



Структура обозначения клапанов



НЗ(КИД) - Нормально закрытый избыточного давления



Модификации

(КИД)-АхВ	клапан избыточного давления, возможен монтаж в проем до фланца, глубина корпуса 180 мм, вылет заслонки за лицевую часть корпуса отсутствует
(КИДК)-АхВ	клапан избыточного давления, возможно подсоединение к воздуховоду, глубина корпуса 180мм, без вылета заслонки за лицевую сторону. Возможно исполнение с регулировочными пружинами, установленными снаружи корпуса клапана (исп. СН)
(КИД-МС)	клапан избыточного давления морозостойкий, возможен монтаж в проем до фланца, глубина корпуса 180мм, вылет заслонки за лицевую часть корпуса отсутствует, оснащен электромагнитным приводом
(КИД-КЛ)-АхВ	клапан избыточного давления многостворчатый, глубина корпуса 180 мм, возможно подсоединение к воздуховоду, без вылета заслонок за пределы корпуса клапана
(КИД-СЛ)-АхВ	клапан избыточного давления многостворчатый, глубина корпуса 180 мм возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана
(КИД-СЛ)-АхВ-БФСУ	то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода
(КИД-СЛ)-АхВ-Оп	клапан избыточного давления многостворчатый с обратным потоком, глубина корпуса 180 мм, возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана
(КИД-СЛ)-АхВ-Оп-БФСУ	то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода



Типоразмер - клапан с прямоугольным корпусом. А-типоразмер параллельно оси вращения заслонки, мм; В- типоразмер перпендикулярно оси вращения, мм



Применяемый привод

ЭМП	электромагнитный привод на стойке. Может устанавливаться только внутри корпуса клапана



Напряжение питания привода

(220)	220В, 50 Гц.
(24)	24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов
(12)	12В постоянного тока
