Клапаны противопожарные нормально закрытые прямоугольные воздухозаборные морозостойкие КПП-НЗ (МС)

КПП-НЗ (МС)-АХВ-…

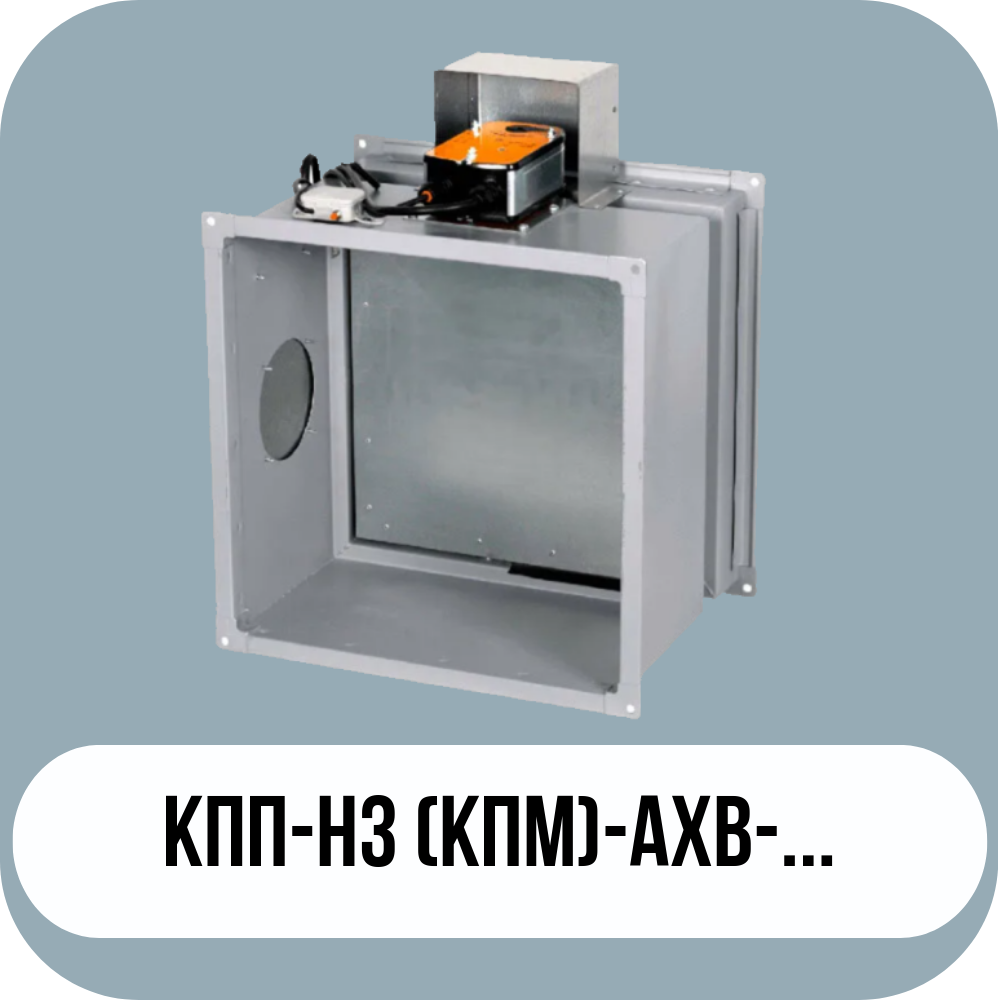

КПП-НЗ (КПМ)-АХВ-...

Посмотреть весь ассортимент противопожарных клапанов

Воздухозаборные клапаны предназначены для открытия проемов в ограждающих конструкциях приточно-вытяжных каналов как общеобменной, так и противодымной вентиляции, и могут устанавливаться в проемах наружных стен зданий.

• Огнестойкость: Клапаны не требуют соблюдения предела огнестойкости.

• Устойчивость к обмерзанию: Соответствуют требованиям непримерзания заслонки к корпусу без необходимости дополнительного обогрева.

• Ограничения по установке: Не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, за исключением исполнения ВЗ.

• Окружающая среда: Не допускается наличие агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия или электроизоляцию.

• Климатическое исполнение: УХЛ2 по ГОСТ 15150-69.

• Защита от осадков: Клапаны необходимо защищать от попадания осадков при установке в наружных стенах.

Информация по применению клапанов КПП-НЗ (МС)

Морозостойкое исполнение клапанов серии предназначено для эксплуатации в условиях с различными температурными режимами по обе стороны заслонки.

• Морозостойкое исполнение (Мс): Подходит для установки в помещениях с различной температурой с обеих сторон заслонки.

• Климатическое исполнение: УХЛ2 по ГОСТ 15150-69.

• Условия эксплуатации: Клапаны в морозостойком исполнении могут устанавливаться без дополнительного обогрева, при условии отсутствия образования конденсата. Допускается установка снаружи зданий при температуре не ниже -30°C, при условии наличия защиты от осадков.

Морозостойкость клапана обеспечивается за счет применения специальных мер по предотвращению примерзания заслонки к корпусу:

• Фторопластовые пластины: Устанавливаются в осевых узлах для предотвращения примерзания движущихся частей.

• Специальное покрытие: Наносится на уплотнения заслонки и корпуса клапана, обеспечивая защиту от обмерзания.

• Температурный режим привода: Температура в области привода должна соответствовать значениям, указанным заводом-изготовителем, чтобы обеспечить его надежную работу в морозостойких условиях.

Дополнительные методы обеспечения клапанов КПП-НЗ (МС)

Если условия эксплуатации предполагают, что температура электромеханического привода (при его расположении снаружи корпуса) опустится ниже допустимой, клапан необходимо дополнительно оснастить обогревом привода.

• Обогрев привода: Используется саморегулирующийся греющий кабель, установленный в теплоизолированном кожухе. Для заказа такой модификации к маркировке клапана добавляется обозначение «Об-Кк».

• Дополнительный обогрев при низких температурах: При эксплуатации в условиях ниже -30°C и возможном образовании конденсата требуется периметральный обогрев корпуса в месте прилегания заслонки. Для этого используется саморегулирующийся греющий кабель, установленный снаружи корпуса в теплоизолированном канале. Для такой модификации к маркировке клапана добавляется обозначение «ПО».

• Периметральный обогрев: Может быть установлен на большинство модификаций клапанов. Длина кабеля для обогрева рассчитывается по формуле:

  L = 2,205 × (A + B) / 1000, где L — длина кабеля в метрах, A и B — размеры клапана в миллиметрах.

• Подключение кабеля: Для подключения рекомендуется использовать электрический автомат с уставкой 10А. Питание кабеля 220В, 50 Гц должно быть включено постоянно в течение зимнего периода.

Структура обозначений клапанов КПП-НЗ (МС)

• Сигмавент-МС-АхВ - клапан воздухозаборный, морозостойкий, одностворчатый, глубина корпуса 320 мм, вылет заслонки не регламентируется

• Сигмавент-НЗ(КПМ)-АхВ - клапан воздухозаборный, морозостойкий, одностворчатый, возможен монтаж в глубине проема, крепится за
специальные проушины, глубина корпуса 190 мм, вылет заслонки не регламентируется

Расположение привода

Без обозначения:

А) Для мод. МС- снаружи.
Б) Для мод. НЗ(КПМ) - внутри.

Применяемый привод

Напряжение питания привода

ПО - периметральный обогрев клапана греющий кабель по периметру корпуса клапана.

Об - обогрев привода клапана при помощи саморегулирующегося греющего кабеля с его установкой в специальном теплоизолированном кожухе.
