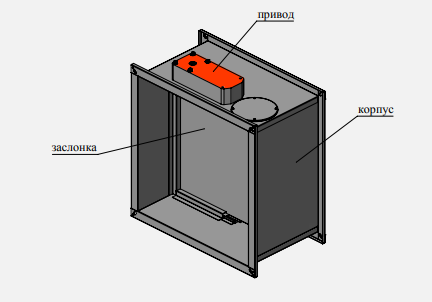

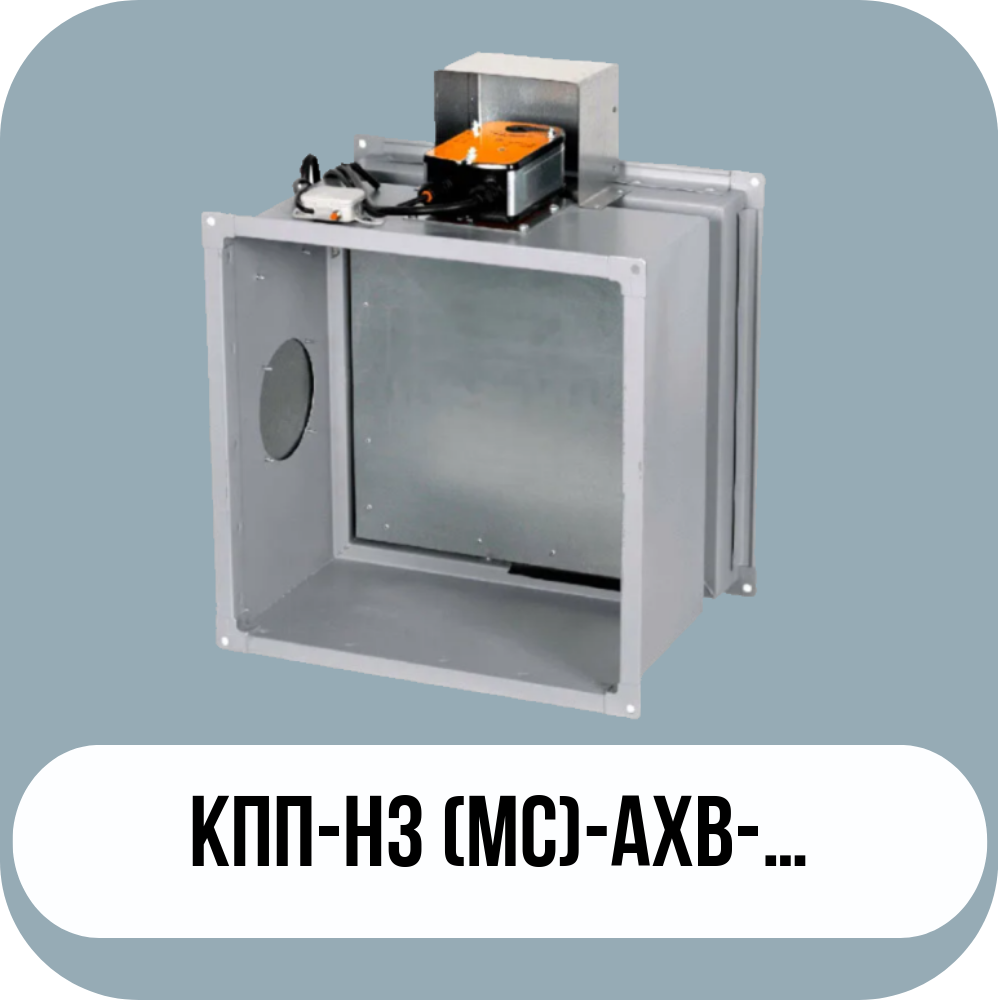

Клапан канального исполнения, предназначенный для подключения к воздуховоду хотя бы с одной стороны, состоит из следующих элементов:
- Корпус: Прямоугольной формы, выполнен из оцинкованной стали.
- Заслонка: Изготовлена из оцинкованной стали, внутри заполнена огнестойким теплоизолирующим материалом.
- Привод: Расположен снаружи корпуса для удобства обслуживания.
Клапан может функционировать в любой пространственной ориентации. При проектировании и монтаже необходимо предусматривать свободный доступ к приводу для его обслуживания и регулировки.

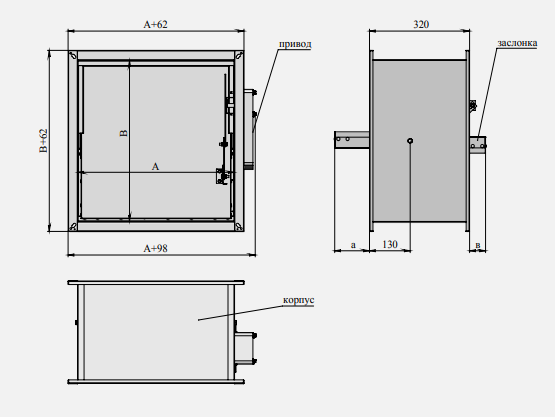

Вылет заслонки за пределы корпуса клапанов КПП-НЗ (МС)-АХВ-…

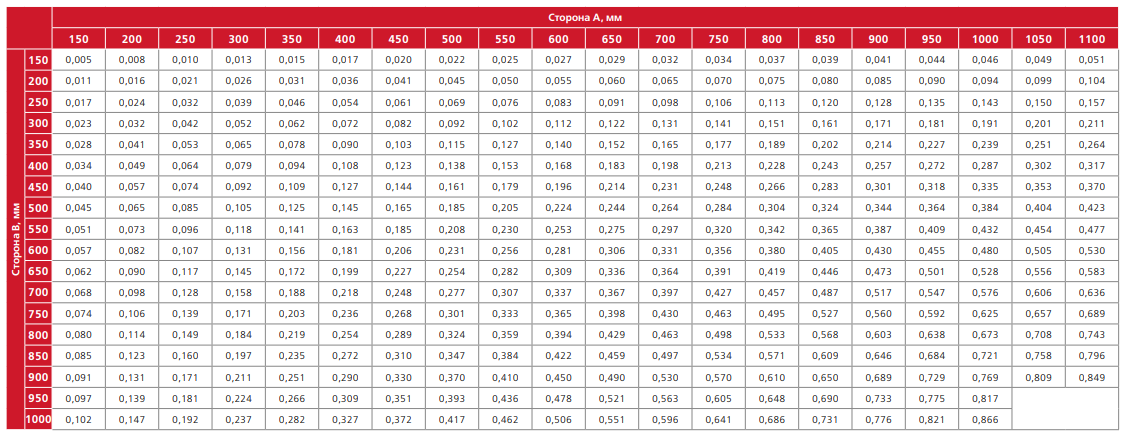

Площадь проходного сечения клапанов КПП-НЗ (МС)-АХВ-…

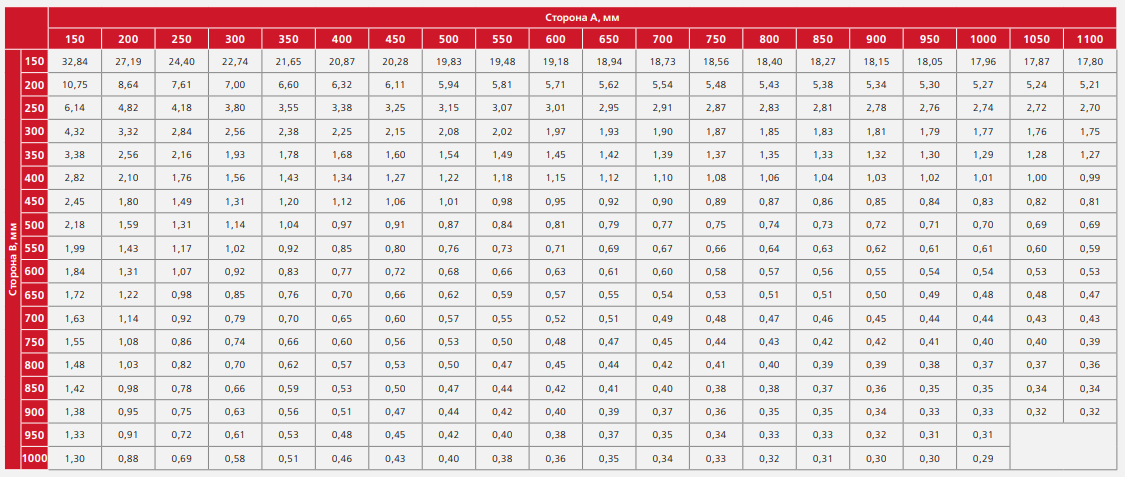

Коэффициент местного сопротивления клапанов КПП-НЗ (МС)-АХВ-…

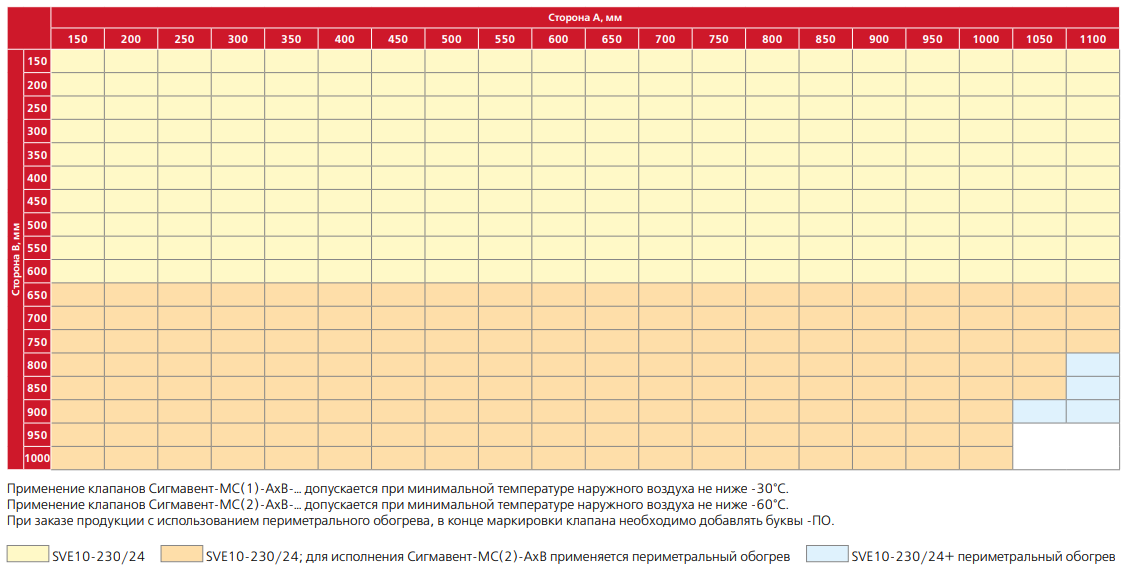

Применяемость приводов Sigmavent для клапанов КПП-НЗ (МС)-АХВ-…
Информация по применению клапанов КПП-НЗ (МС)
Морозостойкое исполнение клапанов серии предназначено для эксплуатации в условиях с различными температурными режимами по обе стороны заслонки.
-
Морозостойкое исполнение (Мс): Подходит для установки в помещениях с различной температурой с обеих сторон заслонки.
-
Климатическое исполнение: УХЛ2 по ГОСТ 15150-69.
-
Условия эксплуатации: Клапаны в морозостойком исполнении могут устанавливаться без дополнительного обогрева, при условии отсутствия образования конденсата. Допускается установка снаружи зданий при температуре не ниже -30°C, при условии наличия защиты от осадков.
Морозостойкость клапана обеспечивается за счет применения специальных мер по предотвращению примерзания заслонки к корпусу:
-
Фторопластовые пластины: Устанавливаются в осевых узлах для предотвращения примерзания движущихся частей.
-
Специальное покрытие: Наносится на уплотнения заслонки и корпуса клапана, обеспечивая защиту от обмерзания.
-
Температурный режим привода: Температура в области привода должна соответствовать значениям, указанным заводом-изготовителем, чтобы обеспечить его надежную работу в морозостойких условиях.
Дополнительные методы обеспечения клапанов КПП-НЗ (МС)
Если условия эксплуатации предполагают, что температура электромеханического привода (при его расположении снаружи корпуса) опустится ниже допустимой, клапан необходимо дополнительно оснастить обогревом привода.
-
Обогрев привода: Используется саморегулирующийся греющий кабель, установленный в теплоизолированном кожухе. Для заказа такой модификации к маркировке клапана добавляется обозначение «Об-Кк».
-
Дополнительный обогрев при низких температурах: При эксплуатации в условиях ниже -30°C и возможном образовании конденсата требуется периметральный обогрев корпуса в месте прилегания заслонки. Для этого используется саморегулирующийся греющий кабель, установленный снаружи корпуса в теплоизолированном канале. Для такой модификации к маркировке клапана добавляется обозначение «ПО».
-
Периметральный обогрев: Может быть установлен на большинство модификаций клапанов. Длина кабеля для обогрева рассчитывается по формуле:
L = 2,205 × (A + B) / 1000, где L — длина кабеля в метрах, A и B — размеры клапана в миллиметрах.
-
Подключение кабеля: Для подключения рекомендуется использовать электрический автомат с уставкой 10А. Питание кабеля 220В, 50 Гц должно быть включено постоянно в течение зимнего периода.
Структура обозначений клапанов КПП-НЗ (МС)

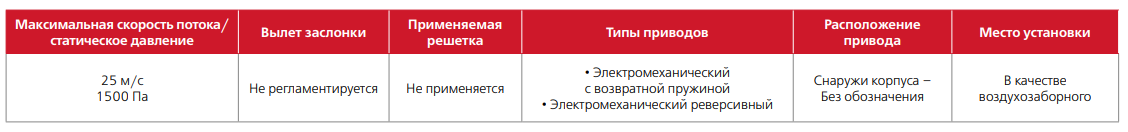

• Сигмавент-МС-АхВ - клапан воздухозаборный, морозостойкий, одностворчатый, глубина корпуса 320 мм, вылет заслонки не регламентируется

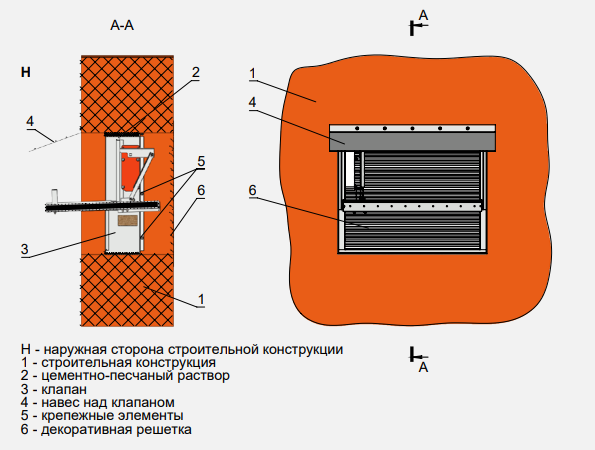

• Сигмавент-НЗ(КПМ)-АхВ - клапан воздухозаборный, морозостойкий, одностворчатый, возможен монтаж в глубине проема, крепится за
специальные проушины, глубина корпуса 190 мм, вылет заслонки не регламентируется
Расположение привода
Без обозначения:
А) Для мод. МС- снаружи.
Б) Для мод. НЗ(КПМ) - внутри.
Применяемый привод
| BM |
электромеханический привод с возвратной пружиной Belimo |
| ВЕ |
электромеханический реверсивный привод Belimo |
| SVF |
электромеханический привод с возвратной пружиной Sigmavent |
| SVE |
электромеханический реверсивный привод Sigmavent |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
ПО - периметральный обогрев клапана греющий кабель по периметру корпуса клапана.
Об - обогрев привода клапана при помощи саморегулирующегося греющего кабеля с его установкой в специальном теплоизолированном кожухе.
