Радиальный пылевой вентилятор ВЦП 7-40 №2,5 среднего давления с односторонним всасыванием изготавливается по 1-й конструктивной схеме, где рабочее колесо соединяется с двигателем напрямую. Он предназначен для работы с воздухом и химически нейтральными газовоздушными смесями с запыленностью до 0,6 кг/м³ и максимальной температурой до +80°С. Пылевой вентилятор ВЦП 7-40 №2,5 используется в системах общеобменной вентиляции и различных технологических установках: в пылеочистных системах, системах пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из зон станков, а также при производстве железобетонных изделий и других областях.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №2,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 3 000 | 1,5 | 3,5 | 80A2 | 0,75 | 1,4 | 1060 | 1190 | 26 | ДО-38 | 4 | ВР 201 | 4 |
| 3 000 | 2,2 | 4,85 | 80B2 | 0,75 | 1,52 | 900 | 1190 | 28 | ДО-38 | 4 | ВР 201 | 4 |

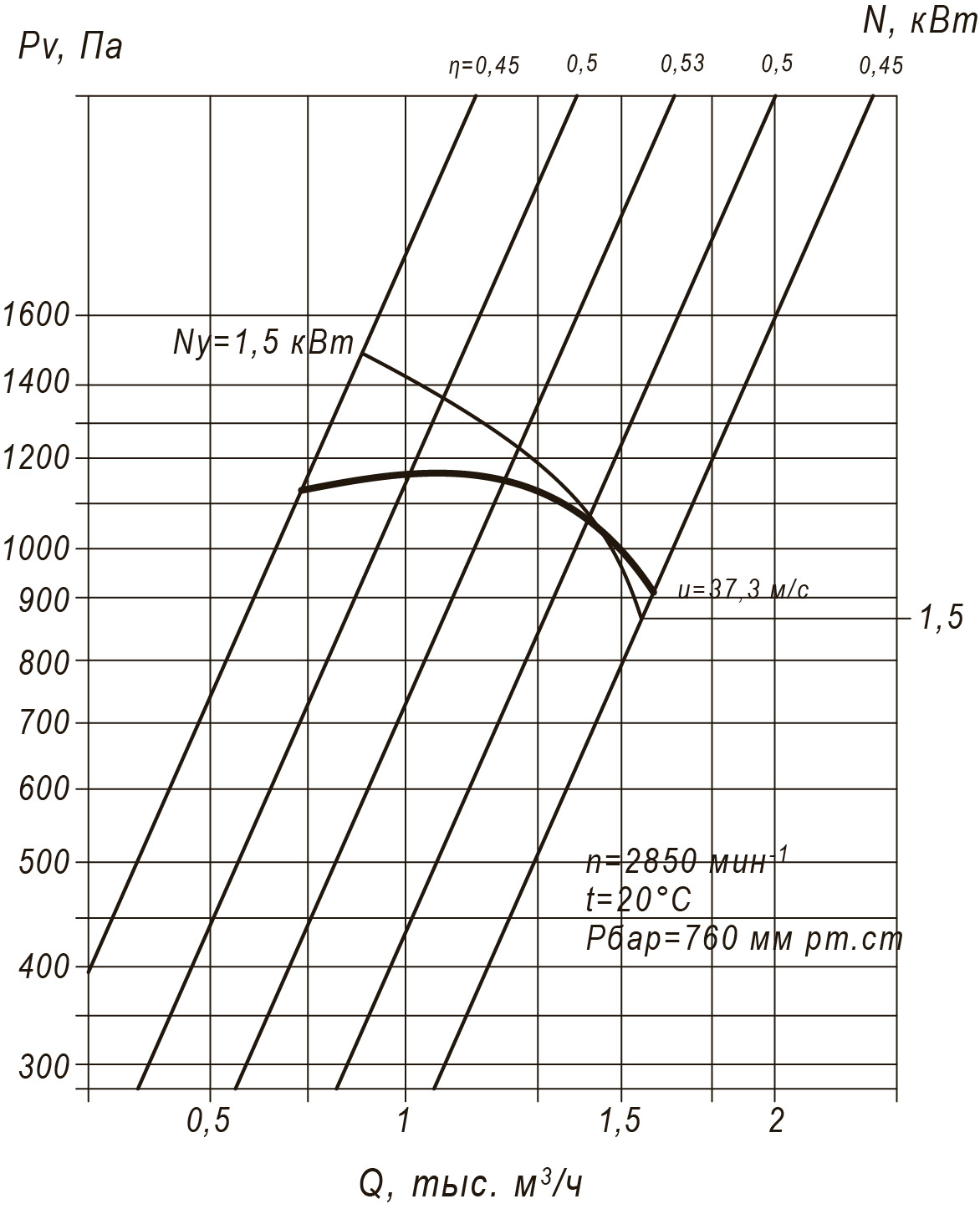

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 № 2,5 Исполнение 1

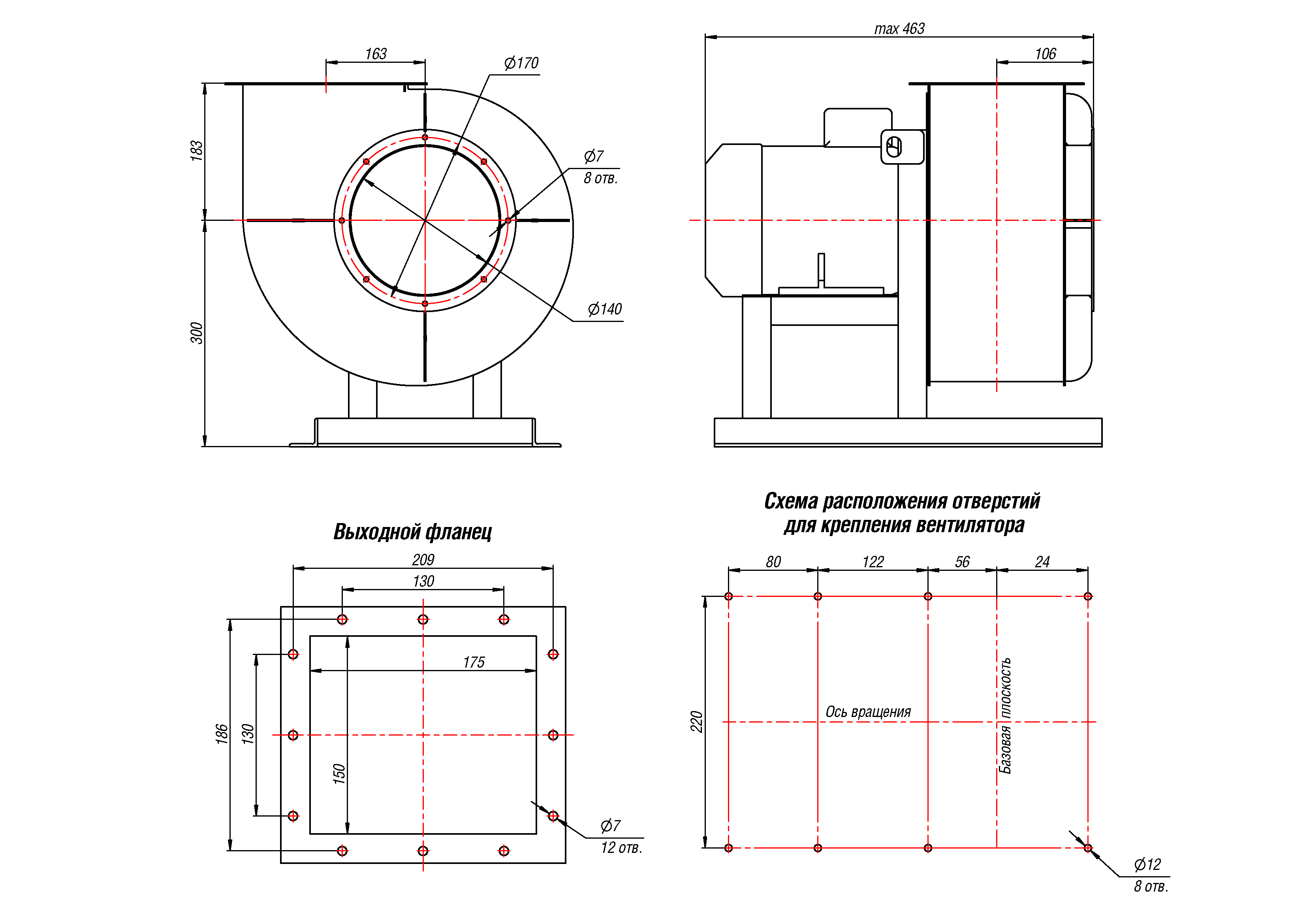

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №2,5 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №2,5 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 467 | 190 | 483 | 183 | 412 | 175 | 625 | 325 | 405 | 222 | 577 | 277 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 531 | 206 | 537 | 237 | 405 | 183 | 490 | 191 | 531 | 325 | 475 | 175 |
Акустические характеристики радиального вентилятора ВР 80-75 № 2,5, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 86 | 89 | 94 | 99 | 100 | 96 | 94 | 89 | 102 |
