Радиальный вентилятор ВВД №7,1 высокого давления изготавливается по 1-й конструктивной схеме, где рабочее колесо напрямую соединено с двигателем. Этот вентилятор рассчитан на работу при максимальной температуре рабочей среды до +80°С в общепромышленном исполнении или до +200°С в теплостойком варианте. Допускается загрязненность рабочей среды пылью и твердыми примесями до 0,1 г/м³. Вентиляторы ВВД №7,1 применяются в приточных системах вентиляции зданий общественного, административного и производственного назначения, а также в составе различных технологических промышленных установок.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВВД №7,1 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 7,5 | 15,6 | 132S4 | 0,7 | 2,1 | 1800 | 2300 | 210 | ДО-42 | 4 | ВР 203 | 8 |
| 3 000 | 55 | 100 | 225М2 | 1,5 | 4,4 | 7600 | 9850 | 520 | ДО-42 | 6 | ВР 203 | 8 |

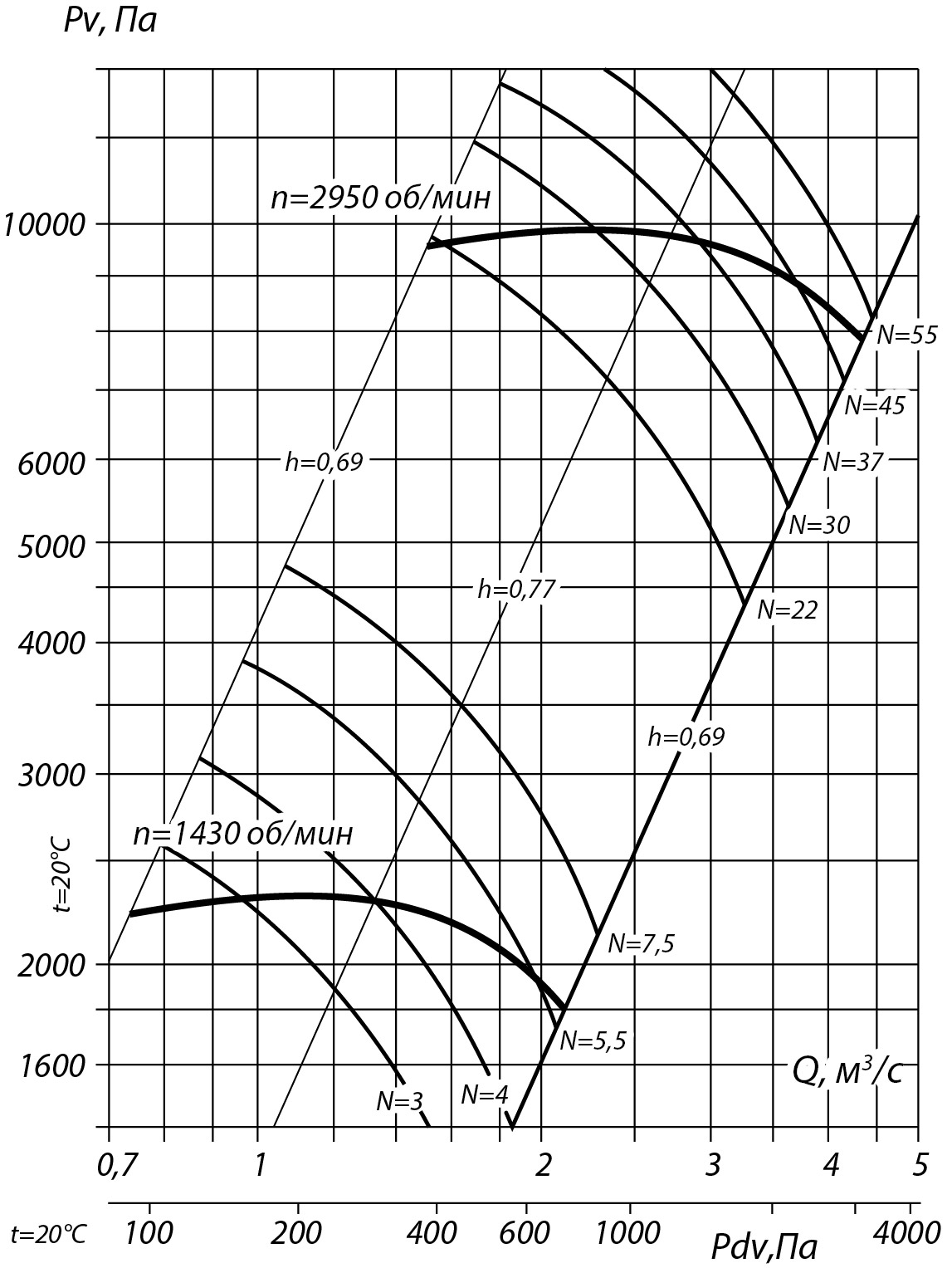

Аэродинамические характеристики радиального вентилятора ВВД №7,1, Исполнение 1

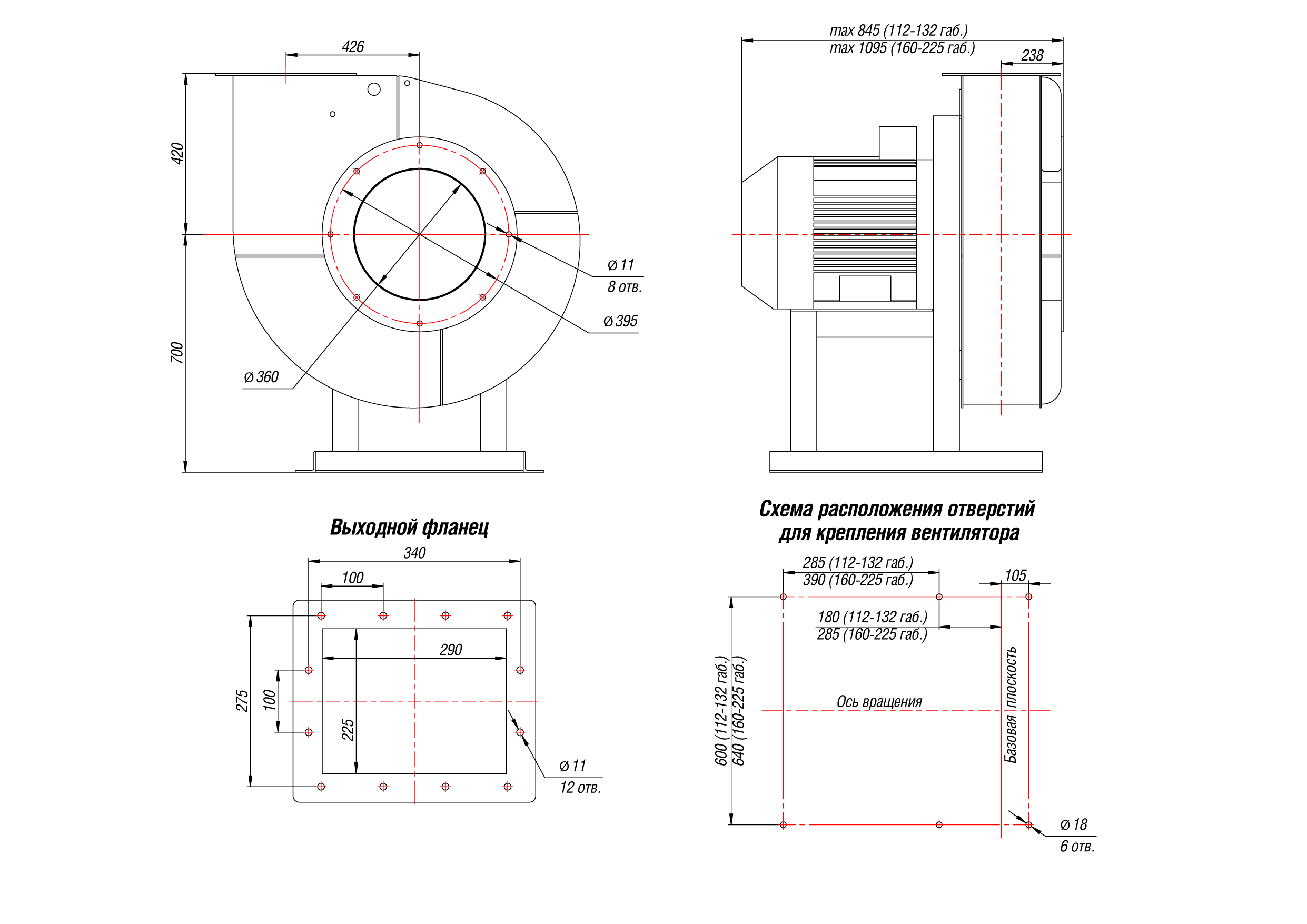

Габаритные и присоединительные размеры радиального вентилятора ВВД №7,1, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВВД №7,1, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1091 | 470 | 1120 | 420 | 995 | 442 | 1436 | 736 | 945 | 525 | 1321 | 621 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1234 | 498 | 1252 | 552 | 945 | 420 | 1170 | 470 | 1234 | 736 | 1142 | 442 |
Акустические характеристики радиального вентилятора ВВД №7,1, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 88 | 92 | 94 | 96 | 90 | 92 | 84 | 78 | 101 |
| 3000 | 91 | 94 | 99 | 104 | 106 | 101 | 99 | 94 | 109 |
