Радиальный вентилятор ВВД №12,5 высокого давления производится в трех вариантах конструктивного исполнения: по 1-й схеме, где рабочее колесо соединено напрямую с двигателем; по 3-й схеме, с использованием соединительной муфты для связи с электродвигателем; и по 5-й схеме, с ременной передачей между рабочим колесом и двигателем. Максимально допустимая температура рабочей среды составляет до +80°С. Вентиляторы ВВД №12,5 предназначены для применения в приточных системах вентиляции зданий и сооружений различного назначения, включая общественные, административные и производственные, а также в составе технологических промышленных установок.
Доставка
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВВД №12,5 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 000 | 37 | 71 | 225М6 | 2,75 | 7,9 | 2700 | 3300 | 885 | ДО-44 | 6 | ВР 203 | 8 |
| 1 500 | 110 | 201 | 280S4 | 4,1 | 11,8 | 6100 | 7550 | 1195 | ДО-45 | 6 | ВР203 | 10 |

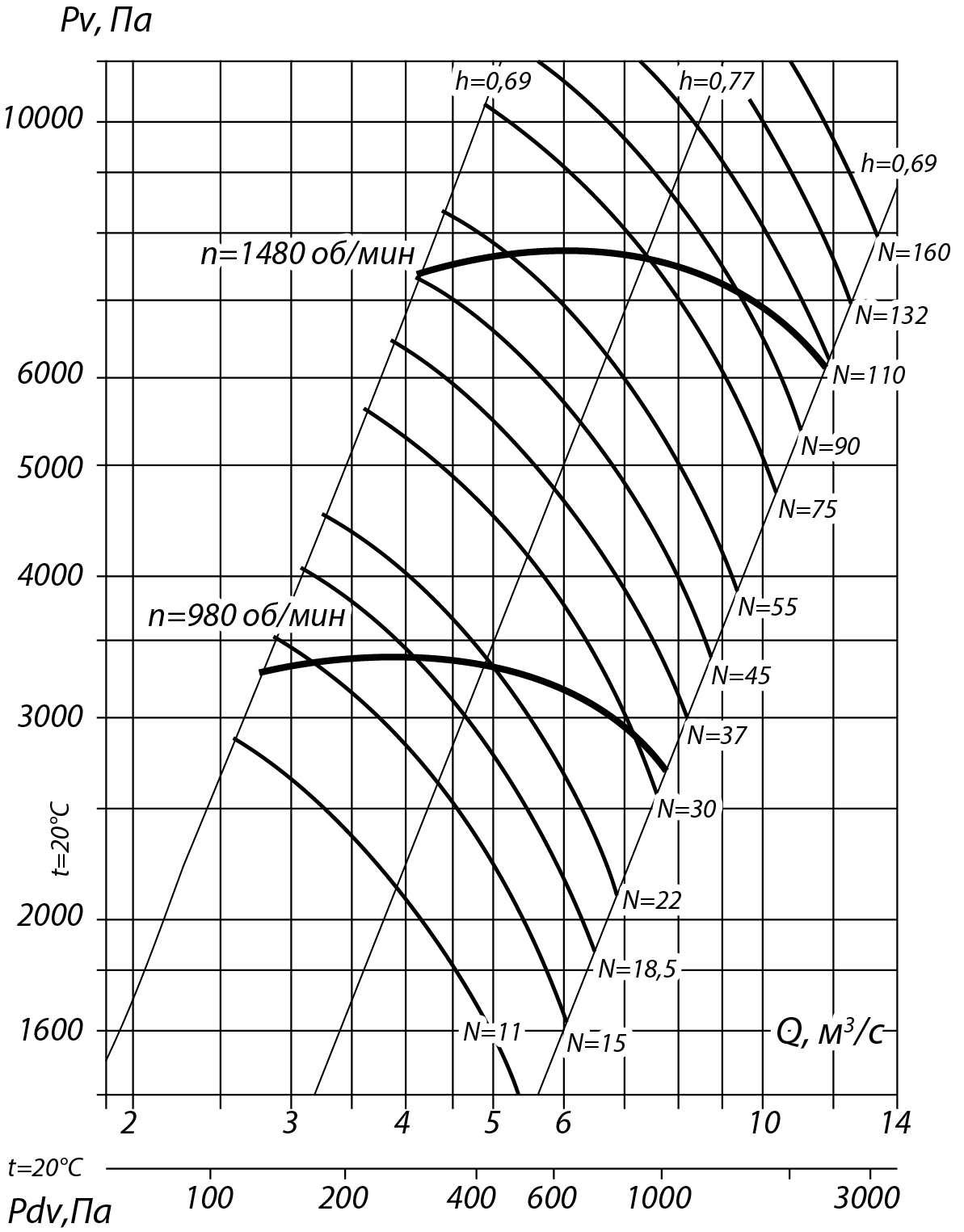

Аэродинамические характеристики радиального вентилятора ВВД №12,5, Исполнение 1

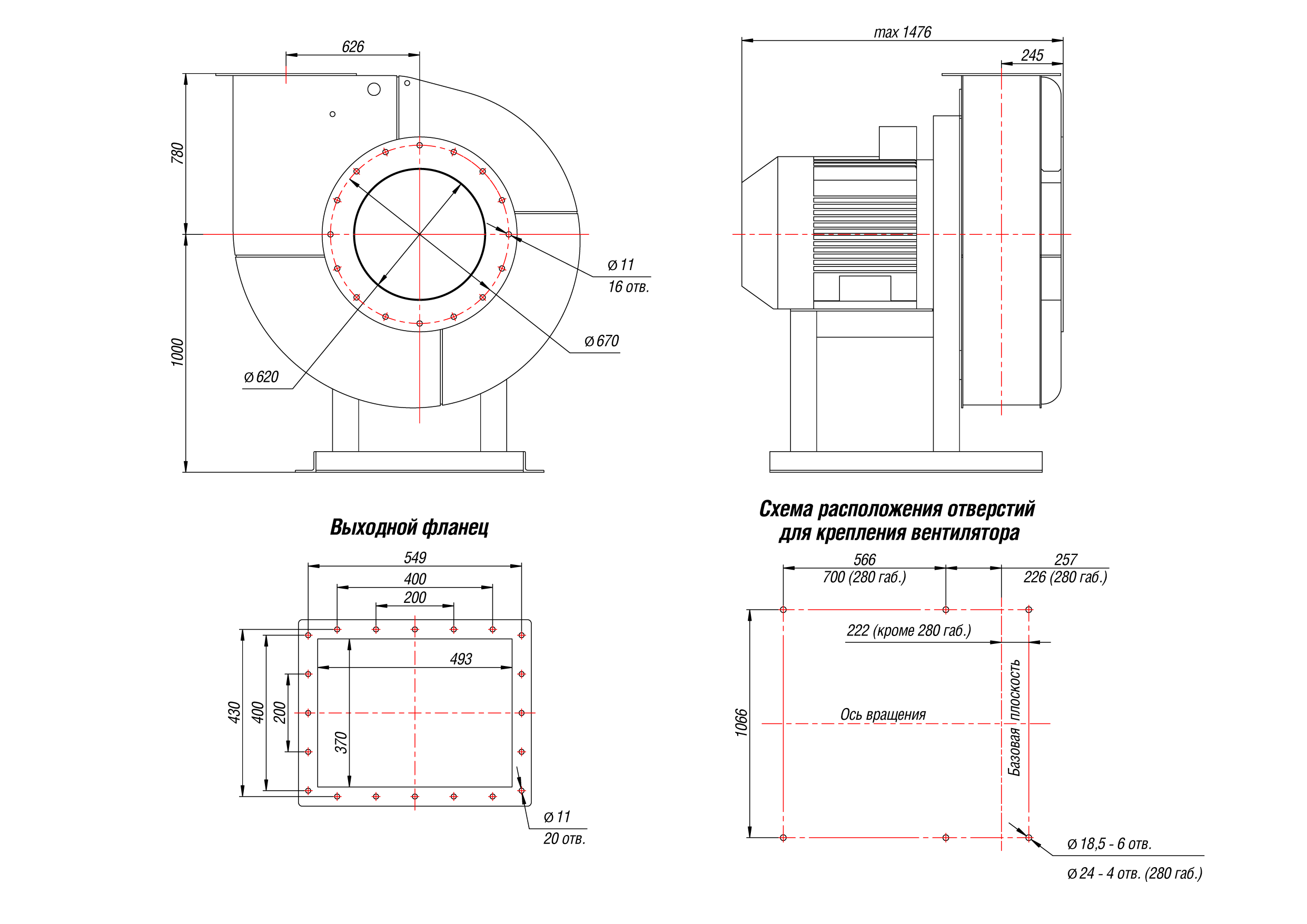

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1682 | 757 | 1780 | 780 | 1576 | 726 | 2206 | 1206 | 1602 | 822 | 1925 | 925 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1994 | 788 | 1851 | 851 | 1600 | 780 | 1757 | 757 | 1994 | 1206 | 1720 | 720 |
Акустические характеристики радиального вентилятора ВВД №12,5, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 94 | 97 | 99 | 103 | 99 | 97 | 92 | 86 | 98 |
| 1500 | 99 | 104 | 108 | 109 | 104 | 103 | 98 | 92 | 118 |
"Исполнение 3"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВВД №12,5 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 000 | 37 | 71 | 225М6 | 2,75 | 7,9 | 2700 | 3300 | 885 | ДО-44 | 6 | ВР 203 | 8 |
| 1 500 | 110 | 201 | 280S4 | 4,1 | 11,8 | 6100 | 7550 | 1195 | ДО-45 | 6 | ВР203 | 10 |
Аэродинамические характеристики радиального вентилятора ВВД №12,5, Исполнение 3

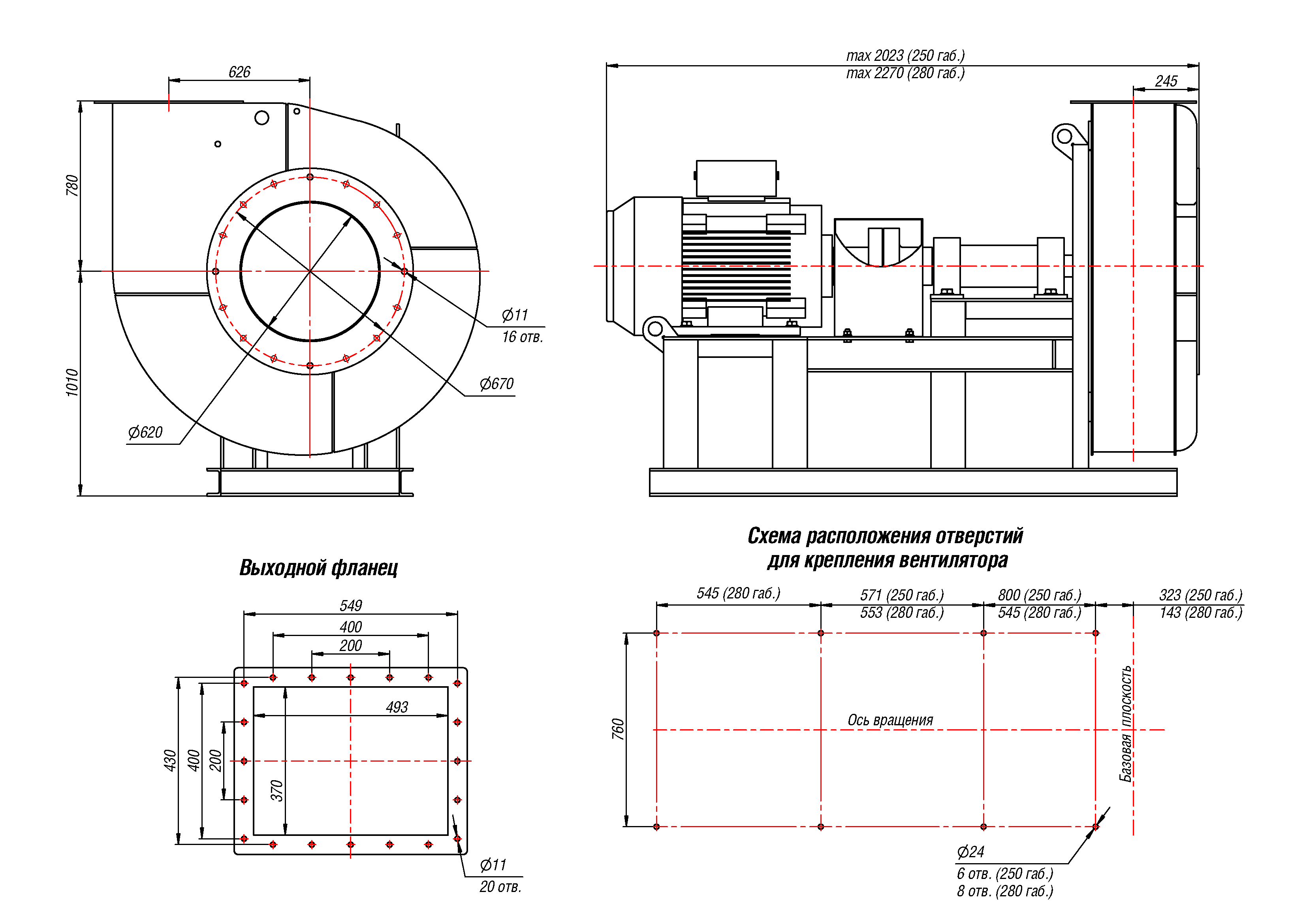

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1682 | 757 | 1780 | 780 | 1576 | 726 | 2206 | 1206 | 1602 | 822 | 1925 | 925 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1994 | 788 | 1851 | 851 | 1600 | 780 | 1757 | 757 | 1994 | 1206 | 1720 | 720 |
Акустические характеристики радиального вентилятора ВВД №12,5, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 92 | 96 | 97 | 99 | 98 | 97 | 90 | 82 | 104 |
| 3000 | 94 | 96 | 101 | 106 | 106 | 104 | 100 | 96 | 110 |
"Исполнение 5"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВВД №12,5 , исполнение 5
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 800 | 18,5 | 36,3 | 160М4 | 2,25 | 6,4 | 1760 | 2250 | 875 | ДО-44 | 8 | ВР 203 | 12 |
| 1 200 | 55 | 103 | 225М4 | 3,45 | 9,5 | 4000 | 5150 | 1055 | ДО-44 | 10 | ВР 203 | 12 |
| 1 600 | 132 | 240 | 280М4 | 4,5 | 13 | 7000 | 9000 | 1700 | ДО-45 | 10 | ВР 203 | 14 |

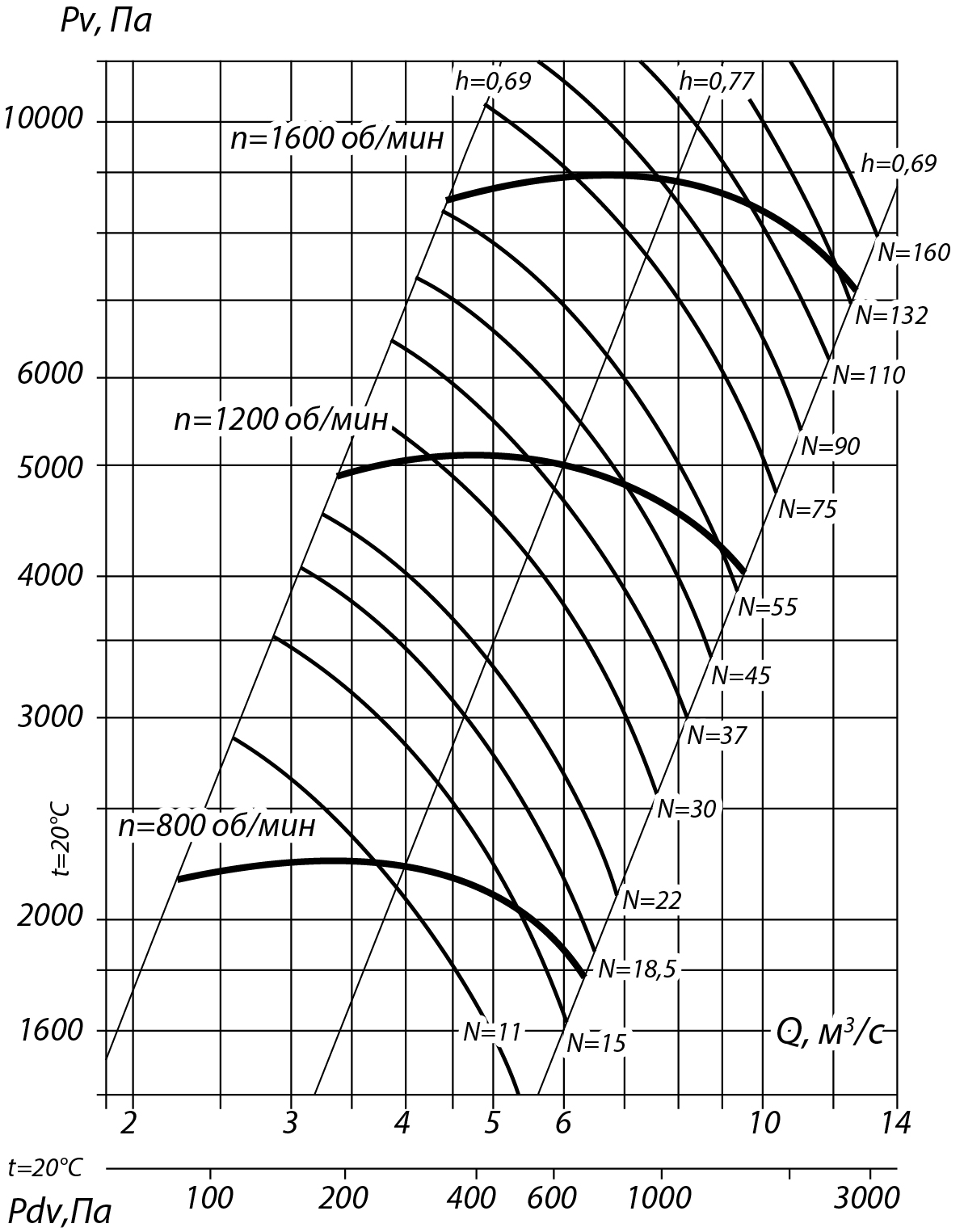

Аэродинамические характеристики радиального вентилятора ВВД №12,5, Исполнение 5

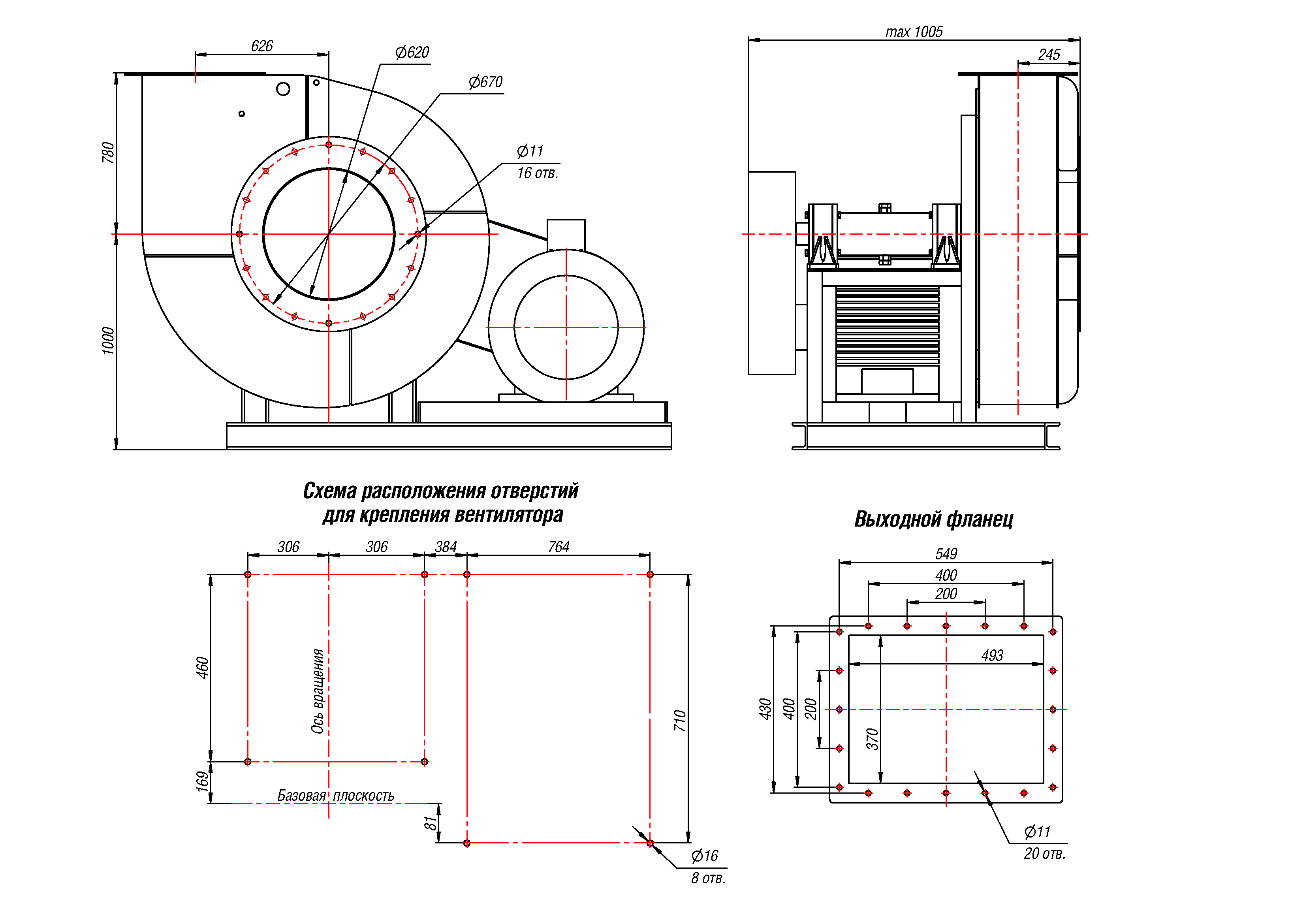

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2420 | 925 | 1780 | 780 | 2345 | 850 | 2205 | 1205 | 2315 | 820 | 1925 | 925 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 2275 | 780 | 1757 | 757 | 2700 | 1206 | 1725 | 725 |
Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2251 | 757 | 1778 | 780 | 2220 | 726 | 2206 | 1206 | 2274 | 780 | 1925 | 925 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2700 | 1206 | 1850 | 850 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВВД №12,5, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 800 | 93 | 94 | 98 | 102 | 98 | 96 | 92 | 90 | 98 |
| 1200 | 100 | 104 | 106 | 108 | 106 | 105 | 98 | 92 | 117 |
| 1600 | 98 | 106 | 107 | 109 | 105 | 103 | 99 | 95 | 121 |
