Радиальный вентилятор ВВД №4 высокого давления производится по 1-й конструктивной схеме, при которой рабочее колесо соединяется с двигателем напрямую. Максимально допустимая температура рабочей среды составляет до +80°С в общепромышленном исполнении и до +200°С в теплостойком варианте. Допускается загрязненность рабочей среды пылью и другими твердыми примесями до 0,1 г/м³. Вентиляторы ВВД №4 применяются в приточных вентиляционных системах зданий и сооружений общественного, административного и промышленного назначения, а также в составе различных технологических установок.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВВД №4,0 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м3/сек | Произво-дительность Q max, м3/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля тора, кг |
Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 0,37 | 1,12 | 63В4 | 0,13 | 0,35 | 550 | 680 | 53 | ДО-39 | 4 | ВР 202 | 4 |
| 3 000 | 3 | 6,34 | 90L2 | 0,28 | 0,75 | 2500 | 3000 | 65 | ДО-39 | 4 | ВР 202 | 4 |

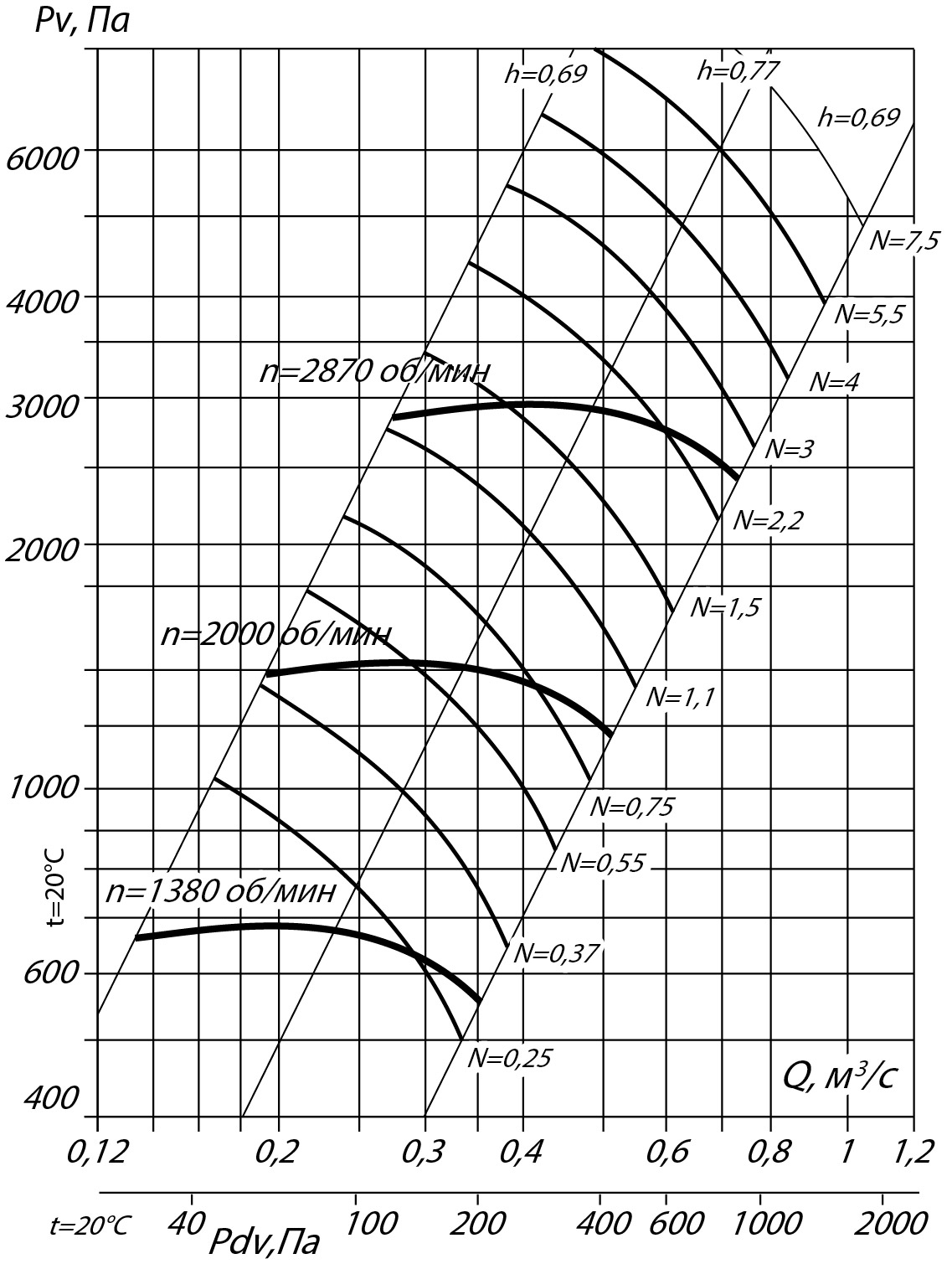

Аэродинамические характеристики радиального вентилятора ВВД №4, Исполнение 1

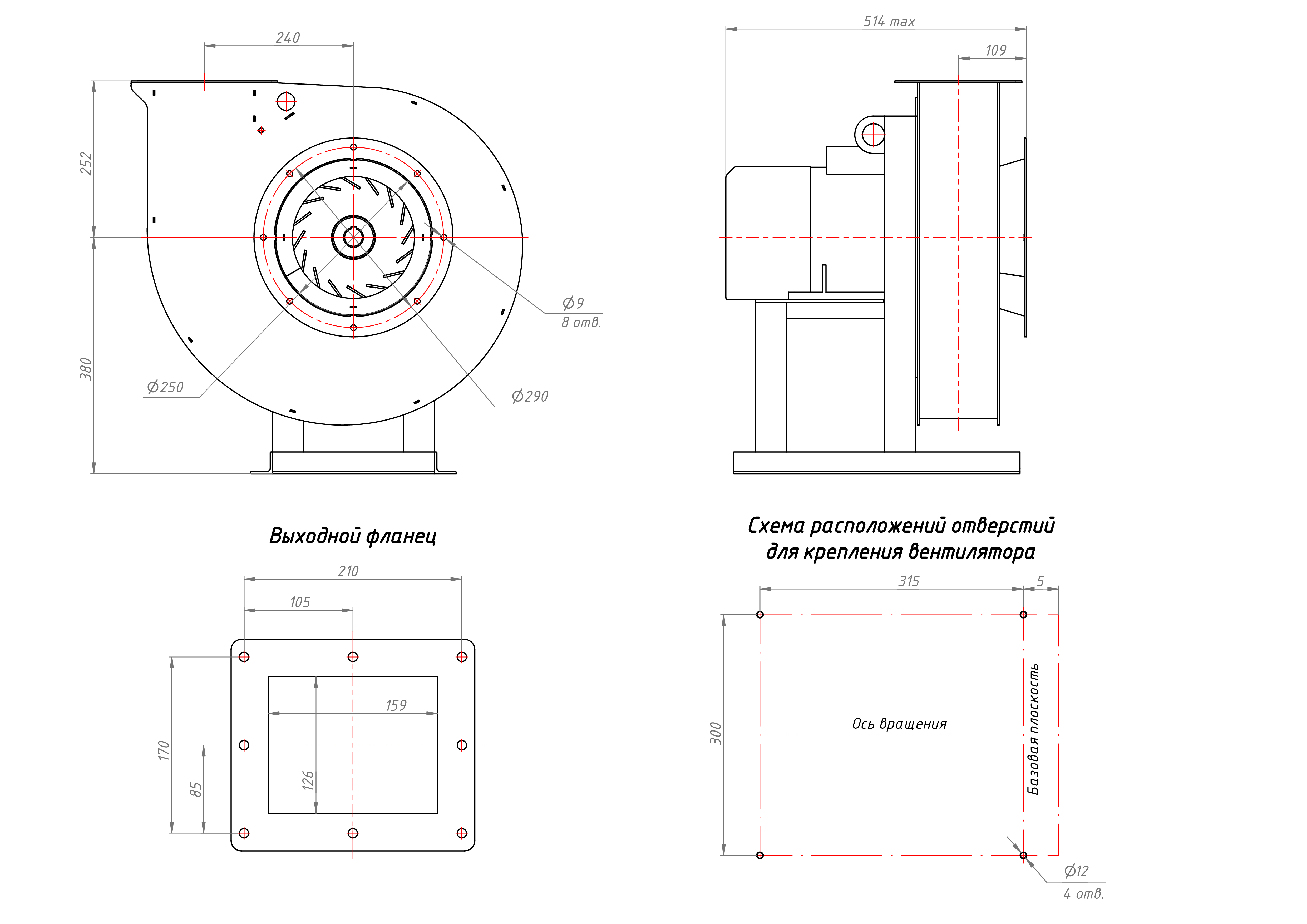

Габаритные и присоединительные размеры радиального вентилятора ВВД №4, Исполнение 1

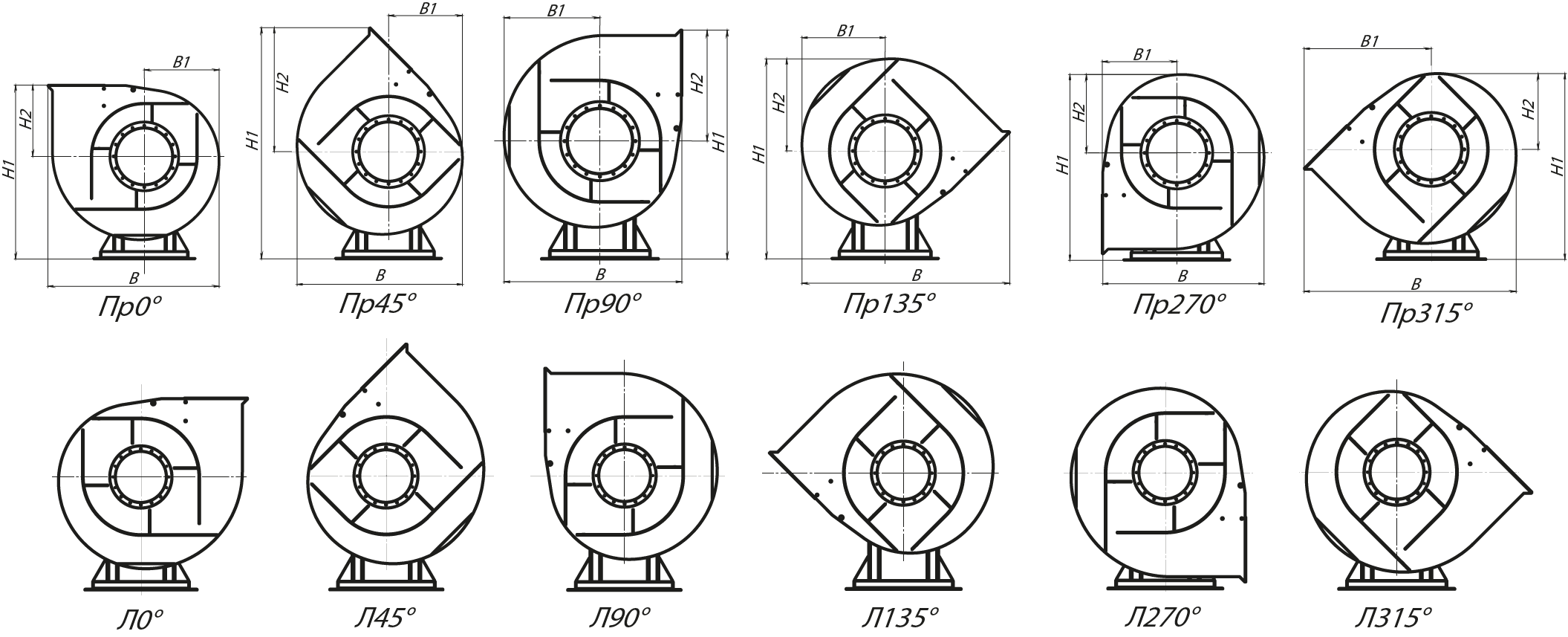

Габаритные и присоединительные размеры радиального вентилятора ВВД №4, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 629,2 | 271,6 | 632 | 252 | 573,1 | 256,5 | 810,8 | 430,8 | 553,2 | 301,6 | 737,6 | 357,6 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 717,4 | 286,6 | 696,6 | 316,6 | 553,2 | 251,6 | 651,6 | 271,6 | 717,4 | 430,8 | 636,5 | 256,5 |
Акустические характеристики радиального вентилятора ВВД №4, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 75 | 79 | 80 | 82 | 78 | 74 | 70 | 62 | 82 |
| 1500 | 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 86 |
