Радиальный вентилятор ВР 100-45 №6,3

Конструктивное исполнение лопаток рабочего колеса: загнутые вперед Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания Количество лопаток рабочего колеса: 6

Посмотреть весь модельный ряд

Вентилятор пылевой ВР 100-45 №6,3, радиального типа среднего давления с односторонним всасыванием, изготавливается по 1-й конструктивной схеме (соединение рабочего колеса с двигателем напрямую), по 3-й схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) и по 5-й схеме (соединение рабочего колеса с двигателем посредством ременной передачи). Пылевой вентилятор ВР 100-45 №6,3 используется в системах вентиляции общеобменного типа и в составе различных технологических систем: аспирации, пневмотранспортировки сыпучих материалов с мелкодисперсной фракцией, на производстве железобетонных изделий, в черной и цветной металлургии, на лесопилках, а также на металло- и деревообрабатывающих предприятиях.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

2,5 3,15 4 5 6,3 8 10 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №6,3 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ех исп.
Скорость вращения, об/мин.	Ном. мощность, кВт	Ном. ток при 380В,А	Тип эл. двигателя *	Производ. Q min, м3/ч	Производ. Q max, м3/ч	Полное даление Pv min,Па	Полное давление Pv maх,Па	Масса вентилятора, кг	Марка	Кол-во в комплекте	Марка	Кол-во в комплекте
960	5,5	12,9	132S6	2400	8420	480	760	192	ДО-41	4	ВР-203	4
1460	7,5	15,6	132S4	3610	8850	1500	1760	195
1460	11	22,5	132M4	3610	12800	1120	1760	204



Аэродинамические характеристики радиального вентилятора ВР 100-45 №6,3 Исполнение 1

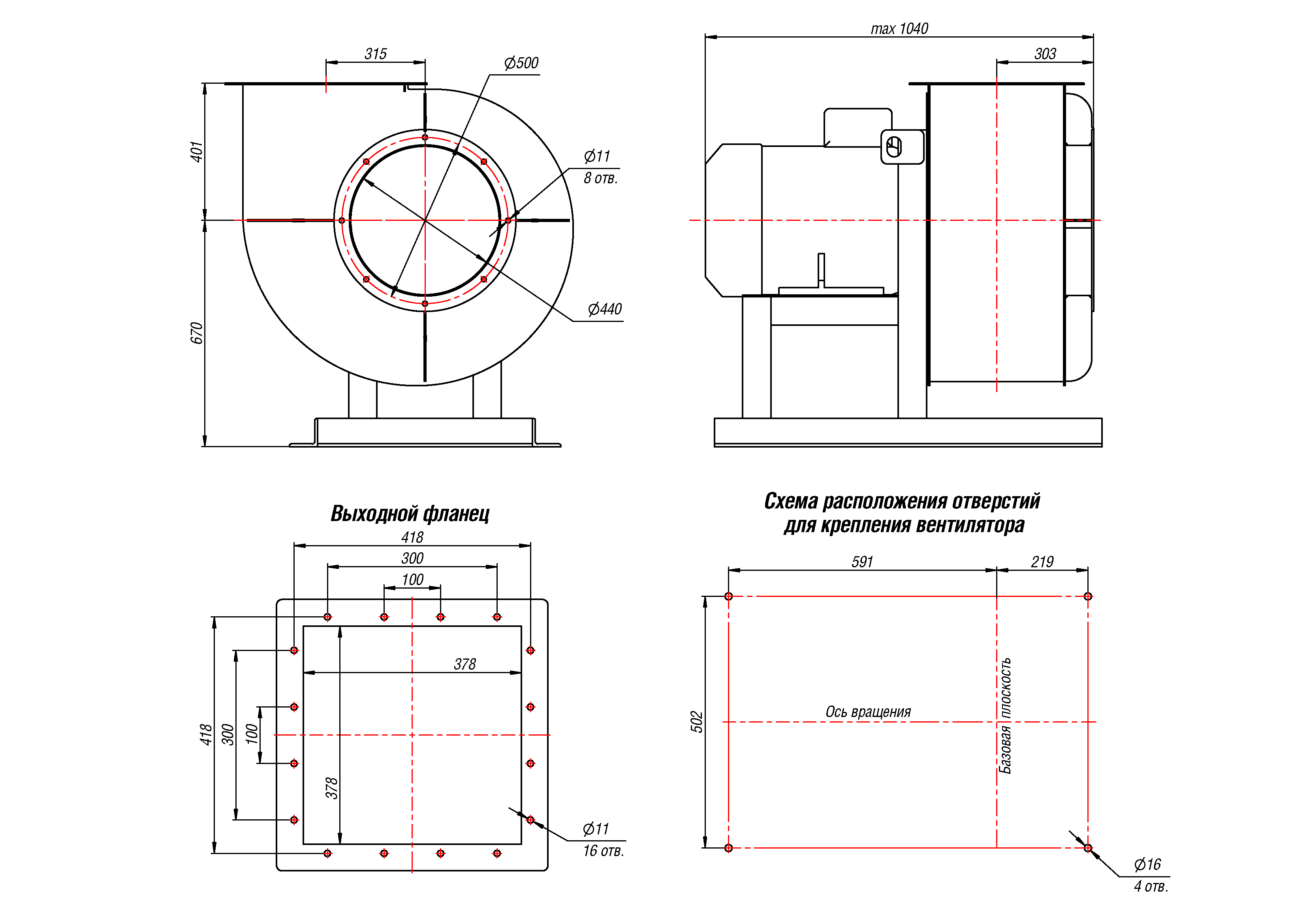

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
978	422	1071	401	887	402	1346	676	865	465	1225	555



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1120	444	1155	485	866	401	1092	422	1119	676	1072	402



Акустические характеристики радиального вентилятора ВР 100-45 №6,3, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	85	88	95	105	94	92	87	83	102



Отправить заявку

Связаться с менеджером



"Исполнение 3"

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №6,3 , исполнение 3

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ех исп.
Скорость вращения, об/мин.	Ном. мощность, кВт	Ном. ток при 380В,А	Тип эл. двигателя *	Производ. Q min, м3/ч	Производ. Q max, м3/ч	Полное даление Pv min,Па	Полное давление Pv maх,Па	Масса вентилятора, кг	Марка	Кол-во в комплекте	Марка	Кол-во в комплекте
960	5,5	12,9	132S6	2400	8420	480	760	192	ДО-41	4	ВР-203	4
1460	7,5	15,6	132S4	3610	8850	1500	1760	195
1460	11	22,5	132M4	3610	12800	1120	1760	204

Аэродинамические характеристики радиального вентилятора ВР 100-45 №6,3 Исполнение 3

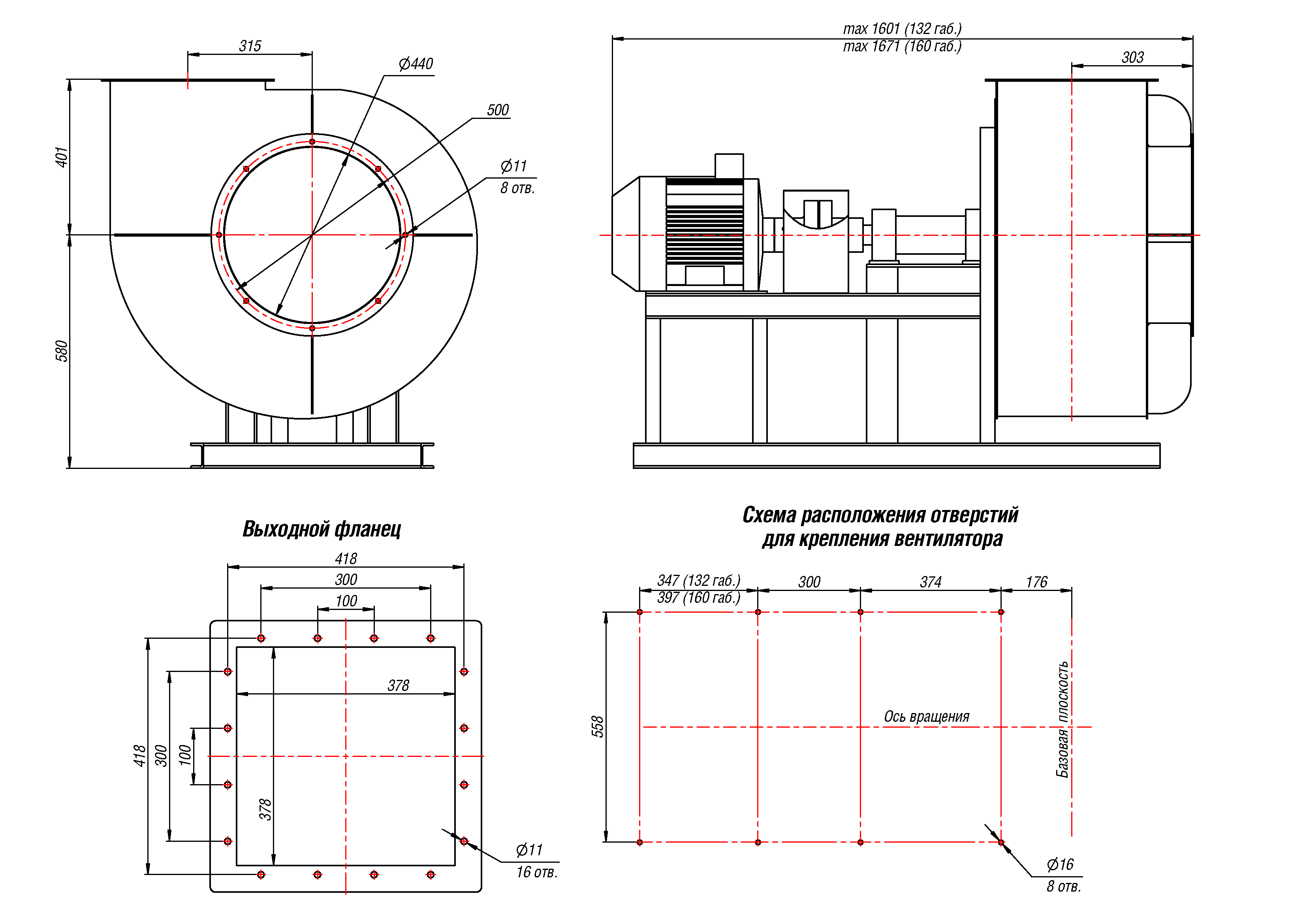

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3 Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
978	422	981	401	887	402	1256	676	865	465	1135	555



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1120	444	1065	485	866	401	1002	422	1119	676	982	402



Акустические характеристики радиального вентилятора ВР 100-45 №6,3, Исполнение 3

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	85	88	95	105	94	92	87	83	102



Отправить заявку

Связаться с менеджером



"Исполнение 5"

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №6,3 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ех исп.
Скорость вращения, об/мин.	Ном. мощность, кВт	Ном. ток при 380В,А	Тип эл. двигателя *	Производ Q min, м3/ч	Производ. Q max, м3/ч	Полное давление Pv min,Па	Полное давление Pv maх, Па	Масса вентилятора, кг	Марка	Кол-во в комплекте	Марка	Кол-во в комплекте
1400	7,5	15,6	132S4	3200	9000	1400	1600	252	ДО-42	4	ВР-203	4
	11	22,5	132M4	3200	11000	1200	1600	261
1615	11	22,5	132M4	3650	10000	1850	2200	261
	15	30,1	160S4	3650	12600	1550	2200	282
1700	15	30,1	160S4	3900	13300	1750	2400	282
1810	18,5	36,5	160M4	4100	14100	2000	2700	312
2040	30	57,5	180M4	4600	16000	2500	3450	370
2285	37	69,9	200M4	5100	17950	3150	4250	420	ДО-43			6

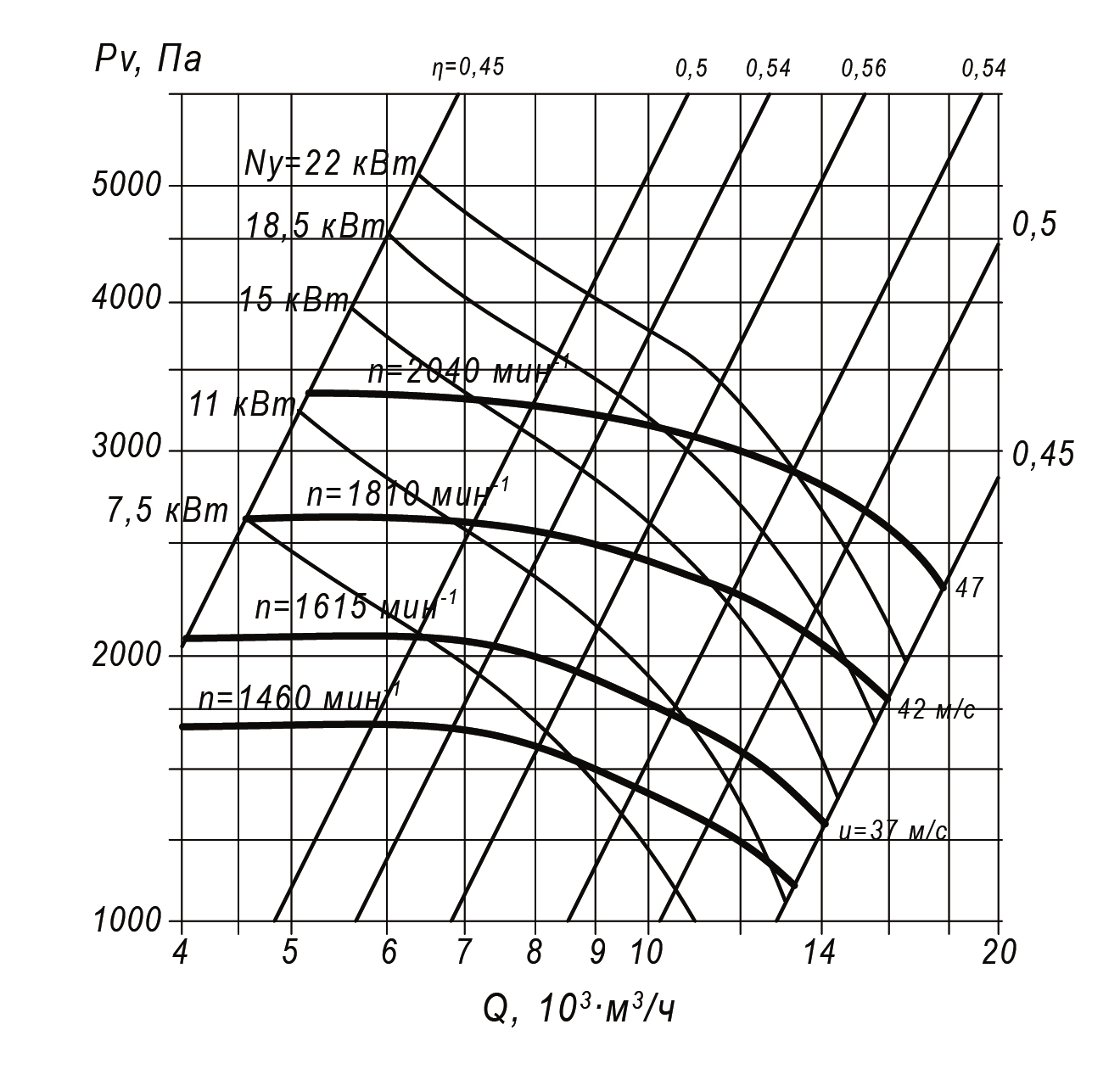

Аэродинамические характеристики радиального вентилятора ВР 100-45 №6,3 Исполнение 5

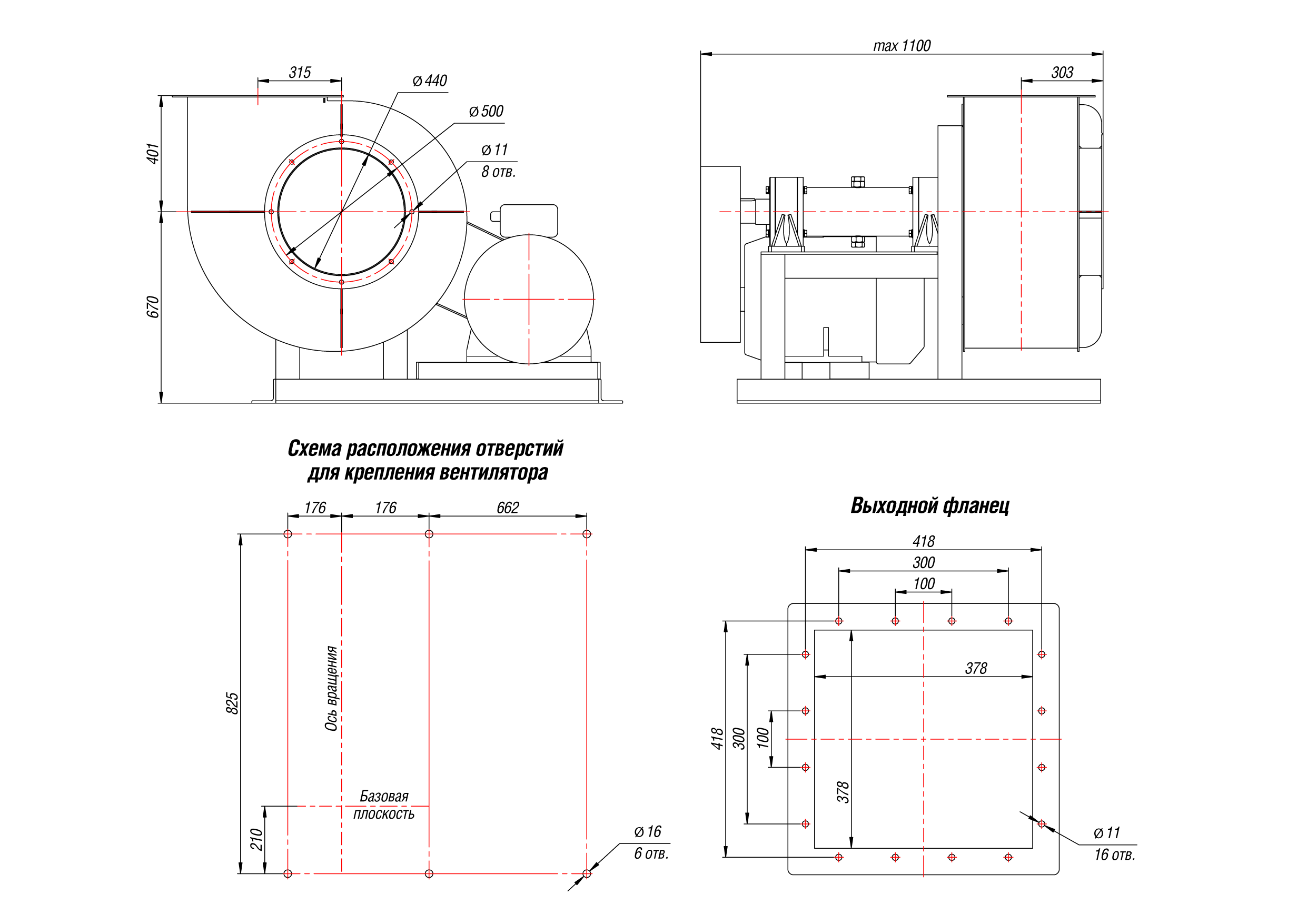

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3, Исполнение 5
