Радиальный вентилятор ВР 100-45 №10,0

Конструктивное исполнение лопаток рабочего колеса: загнутые вперед Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания Количество лопаток рабочего колеса: 6

Посмотреть весь модельный ряд

Пылевой вентилятор ВР 100-45 №10 представляет собой радиальный вентилятор среднего давления одностороннего всасывания, изготавливаемый по 1-ой конструктивной схеме, где рабочее колесо соединено напрямую с двигателем. Он предназначен для работы с воздухом и химически нейтральными газовоздушными смесями, содержащими не более 0,6 кг пыли на кубометр воздуха. Максимально допустимая температура среды, в которой может эксплуатироваться вентилятор, составляет +80°С.

Вентилятор ВР 100-45 №10 применяется в системах вентиляции общеобменного типа и используется в различных технологических системах, таких как аспирация, пневмотранспортировка сыпучих материалов с мелкодисперсной фракцией, производство железобетонных изделий, черная и цветная металлургия, лесопилки, а также на металло- и деревообрабатывающих предприятиях.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

2,5 3,15 4 5 6,3 8 10 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №10 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В   (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Кол-во в комплекте	Марка	Кол-во в комплекте
750	11	25,5	160M8	9	24,5	780	1100	430	ДО-44	8	ВР 203	8
1 000	22	44,7	200M6	12,6	32,8	1400	2000	590	ДО-44	8	ВР 203	8
1 500	75	138,3	250S4	18	46,8	3700	4500	730	ДО-44	8	ВР 203	10

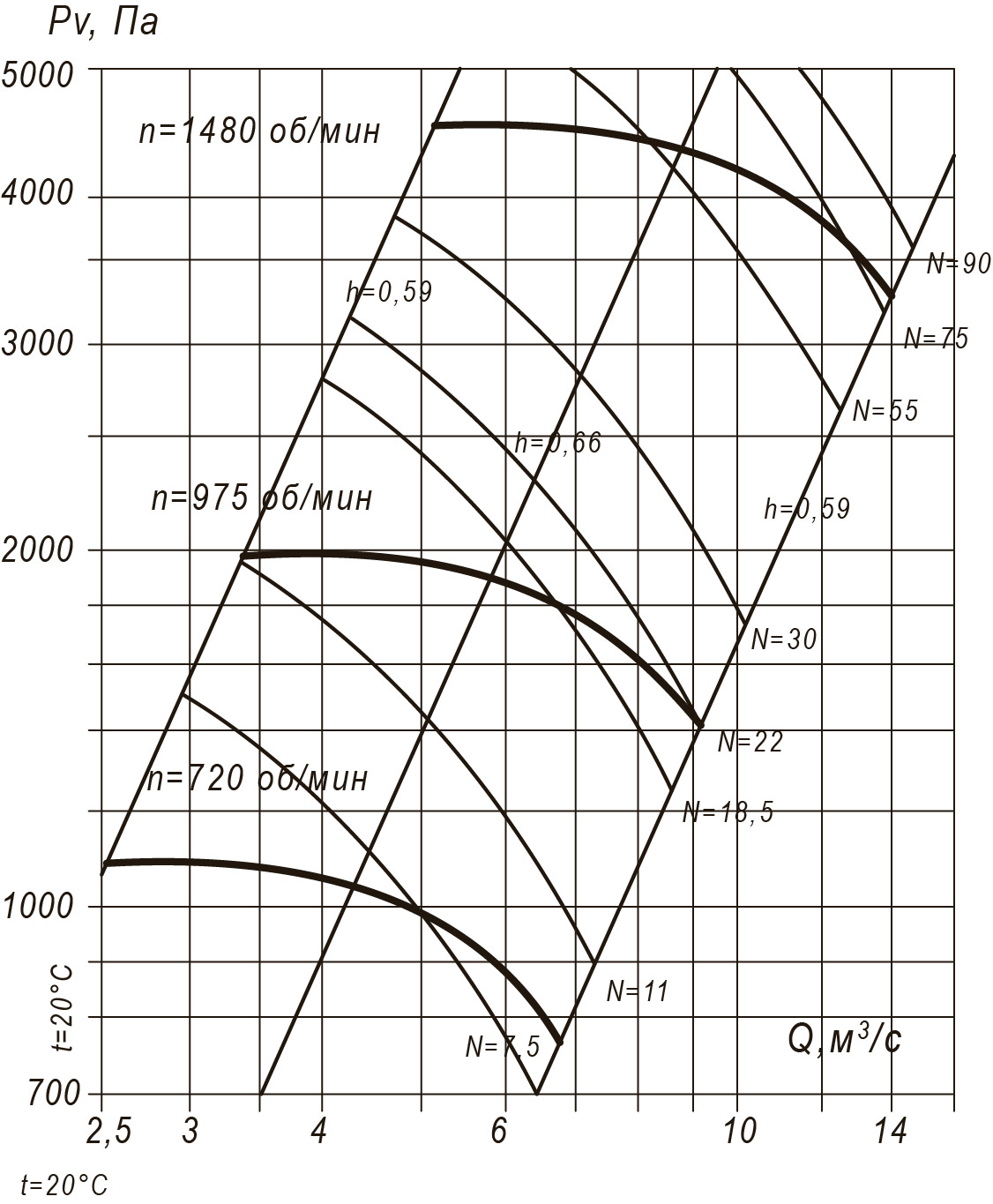

Аэродинамические характеристики радиального вентилятора ВР 100-45 №10, Исполнение 1

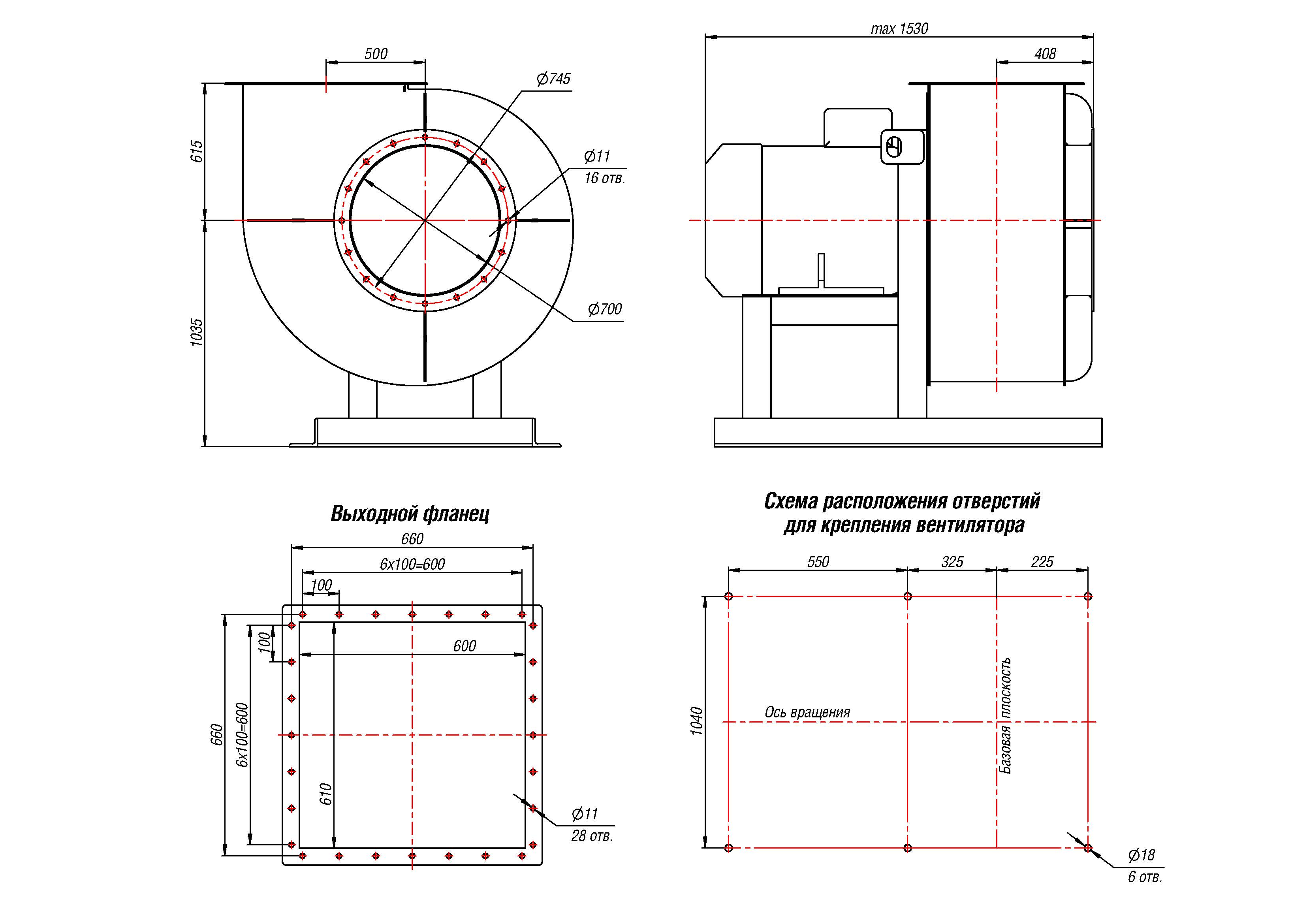

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №10, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №10, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1665	710	1650	615	1519	660	2145	1110	1424	810	1990	955



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1870	760	1894	859	1425	615	1744	709	1870	1110	1695	660



Акустические характеристики радиального вентилятора ВР 100-45 №10, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	92	100	101	103	100	99	98	90	102
1000	96	104	105	107	103	101	97	94	112
1500	104	108	110	112	113	110	103	93	116
