Радиальный вентилятор ВР 100-45 №8,0

Конструктивное исполнение лопаток рабочего колеса: загнутые вперед Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания Количество лопаток рабочего колеса: 6

Посмотреть весь модельный ряд

Вентилятор пылевой ВР 100-45 №8, радиального типа среднего давления с односторонним всасыванием, изготавливается по 1-й конструктивной схеме (соединение рабочего колеса с двигателем напрямую), по 3-й схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) и по 5-й схеме (соединение рабочего колеса с двигателем посредством ременной передачи). Пылевой вентилятор ВР 100-45 №8 используется в системах вентиляции общеобменного типа и в составе различных технологических систем: аспирации, пневмотранспортировки сыпучих материалов с мелкодисперсной фракцией, на производстве железобетонных изделий, в черной и цветной металлургии, на лесопилках, а также на металло- и деревообрабатывающих предприятиях.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

2,5 3,15 4 5 6,3 8 10 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №8 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ех исп.
Скорость вращения, об/мин.	Ном. мощность, кВт	Ном. ток при 380В,А	Тип эл. двигателя *	Производ. Q min, м3/ч	Производ. Q max, м3/ч	Полное давление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг	Марка	Кол-во в комплекте	Марка	Кол-во в комплекте
970	5,5	12,9	132S6	3900	10500	950	1150	281	ДО-42	4	ВР-203	4
	7,5	17,2	132M6	3900	15000	750	1150	294
1470	18,5	36,5	160M4	6000	15000	2250	2650	344
	22	43,2	180S4	6000	19000	2050	2650	377		6
	30	57,5	180M4	6000	23500	1750	2650	402				6

Аэродинамические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 1

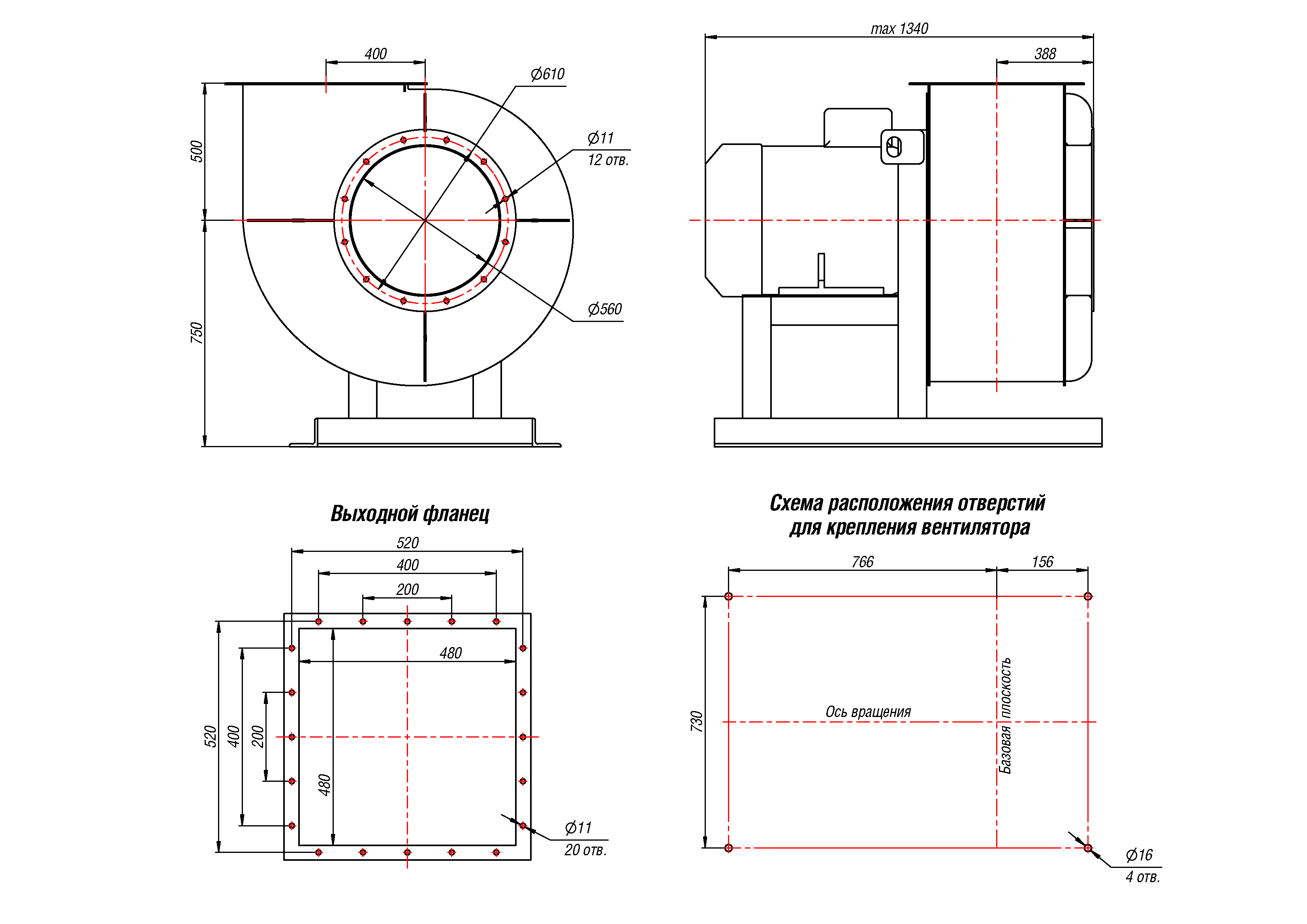

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1201	523	1250	500	1108	494	1583	833	1083	583	1427	677



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1387	554	1364	614	1084	500	1273	523	1386	833	1244	494



Акустические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	94	97	104	115	103	100	96	92	113



Отправить заявку

Связаться с менеджером



"Исполнение 3"

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №8 , исполнение 3

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ех исп.
Скорость вращения, об/мин.	Ном. мощность, кВт	Ном. ток при 380В,А	Тип эл. двигателя *	Производ. Q min, м3/ч	Производ. Q max, м3/ч	Полное давление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг	Марка	Кол-во в комплекте	Марка	Кол-во в комплекте
970	5,5	12,9	132S6	3900	10500	950	1150	281	ДО-42	4	ВР-203	4
	7,5	17,2	132M6	3900	15000	750	1150	294
1470	18,5	36,5	160M4	6000	15000	2250	2650	344
	22	43,2	180S4	6000	19000	2050	2650	377		6
	30	57,5	180M4	6000	23500	1750	2650	402				6

Аэродинамические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 3

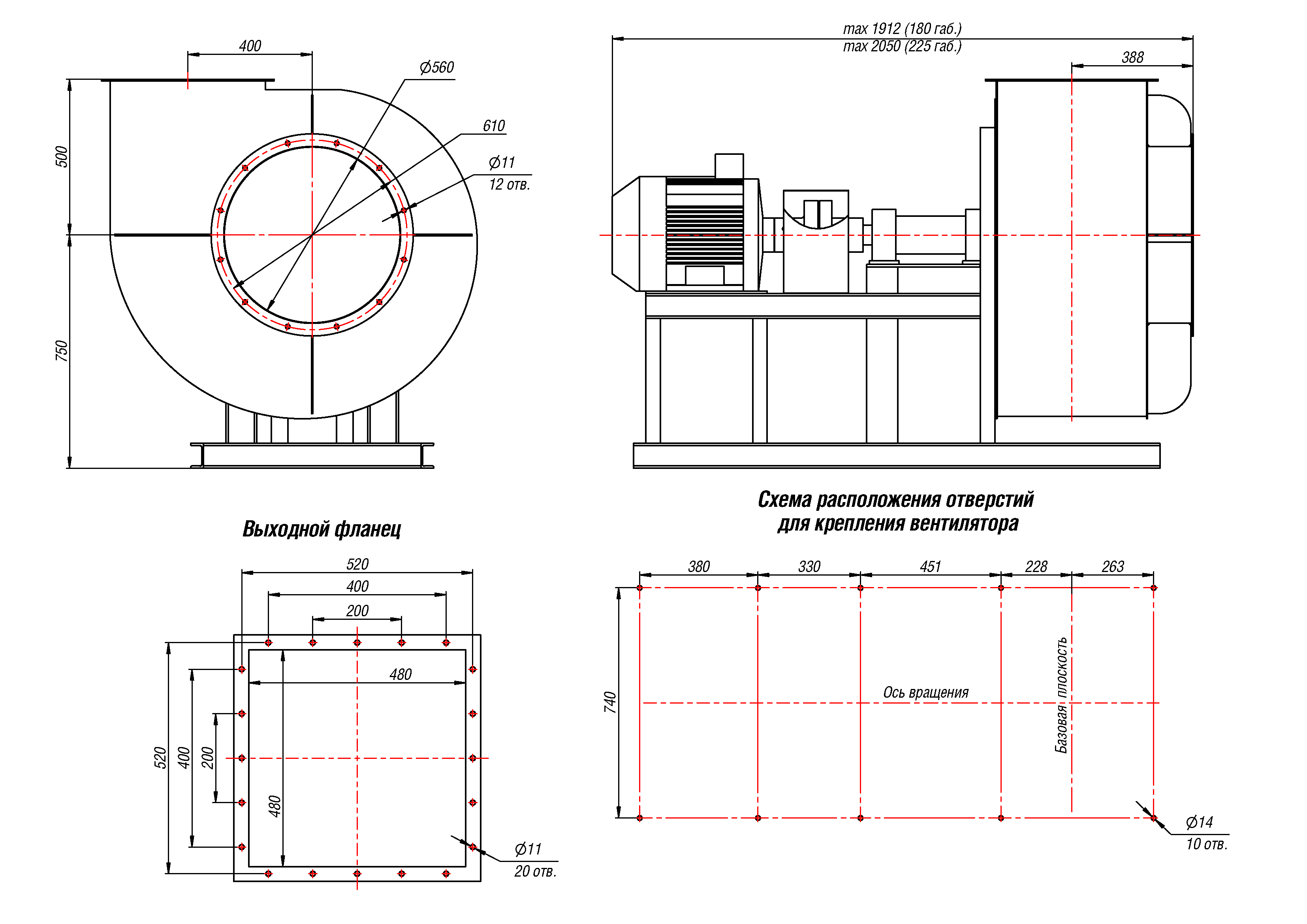

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1201	523	1250	500	1108	494	1583	833	1083	583	1427	677



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1387	554	1364	614	1084	500	1273	523	1386	833	1244	494



Акустические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 3

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	94	97	104	115	103	100	96	92	113



Отправить заявку

Связаться с менеджером



"Исполнение 5"

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №8 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ех исп.
Скорость вращения, об/мин.	Ном. мощность, кВт	Ном.ток при 380В,А	Тип эл. двигателя *	Производ. Q min, м3/ч	Производ. Q max, м3/ч	Полное давление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг	Марка	Кол-во в комплекте	Марка	Кол-во в комплекте
960	7,5	17,2	132M6	3900	15000	750	1150	362	ДО-42	4	ВР-203	4
1135	11	22,5	132M4	4500	16300	1050	1550	361
1200	15	32,2	160M6	4900	19000	1150	1750	425	ДО-43			6
1285	18,5	38,3	180M6	5100	20500	1350	2000	450
1320	18,5	36,5	160M4	5200	20100	1400	2100	412
1450	22	43,2	180S4	6000	20000	1850	2550	445
1520	30	57,5	180M4	6150	24000	1900	2850	470
1615	37	69,9	200M4	6600	25200	2150	3150	520
1670	37	69,9	200M4	6800	25000	2350	3400	520
1700	45	87	200L4	9900	26800	2400	3550	540
1810	55	100,3	225M4	7400	28900	2650	4000	615	ДО-44			8
1900	55	100,3	225M4	7700	29000	3050	4400	615

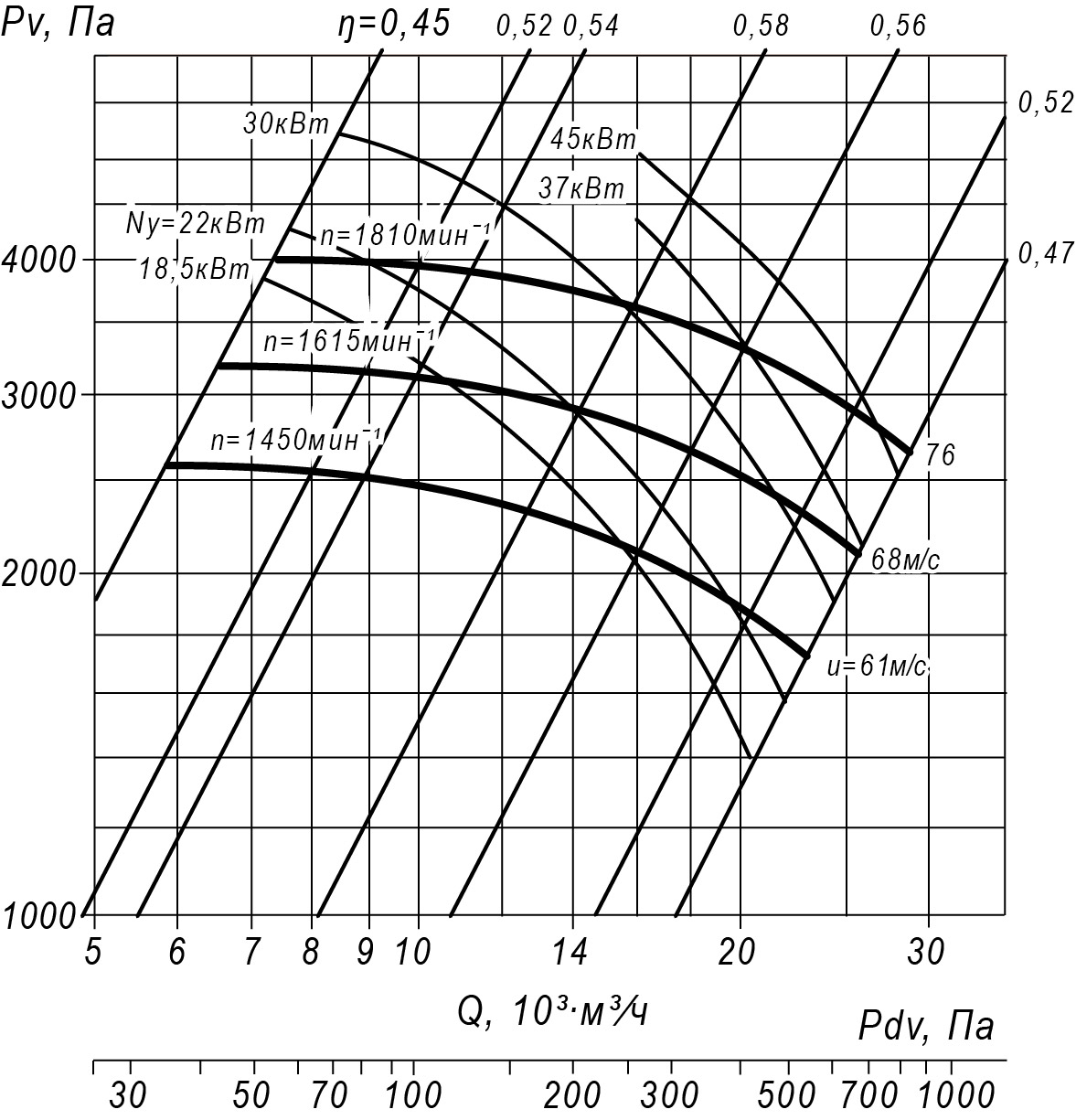

Аэродинамические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 5

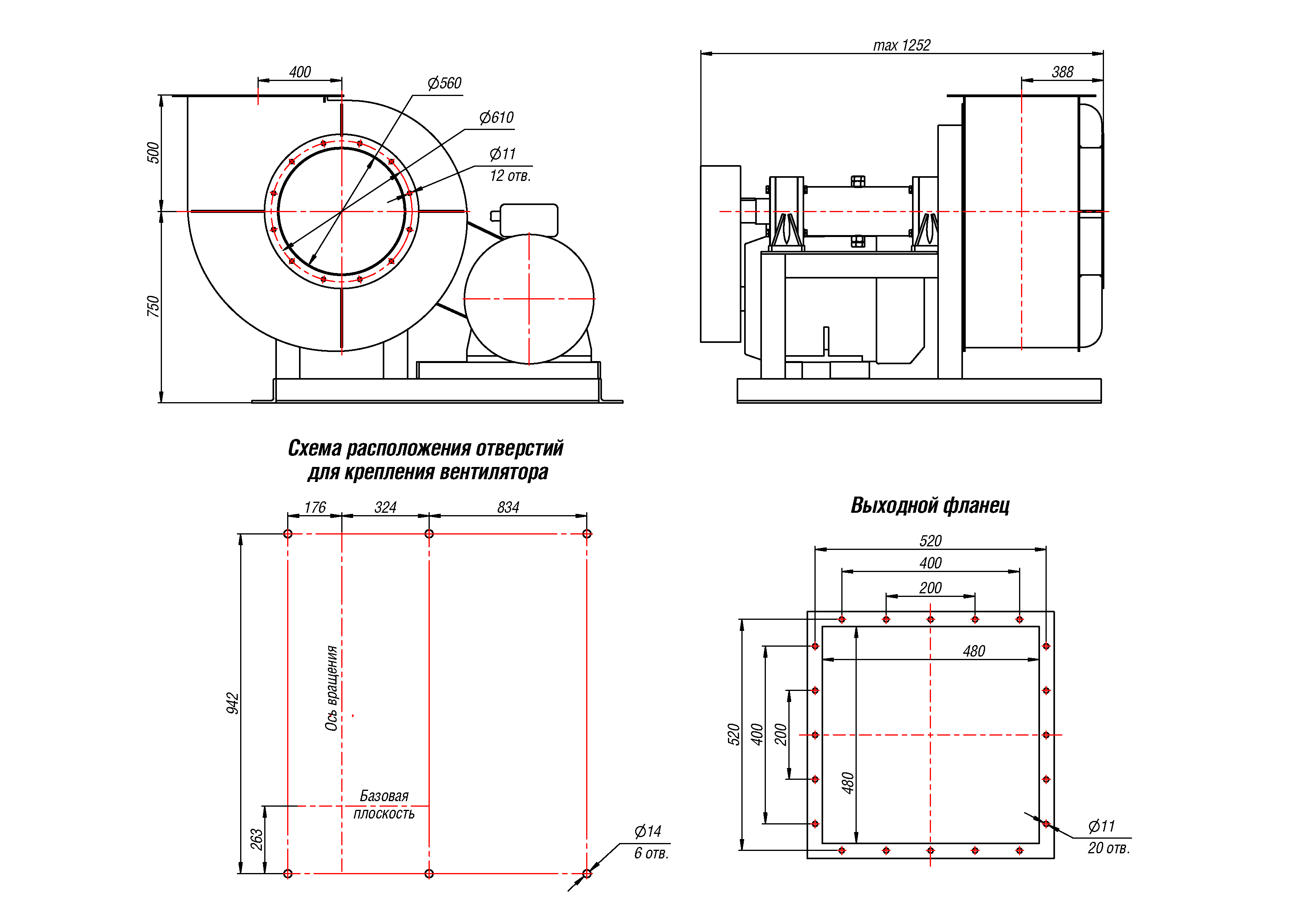

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1896	678	1250	500	1832	614	1583	833	1802	584	1427	677



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
-	-	-	-	1718	500	1273	523	2050	832	1244	494



Акустические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 5

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1615	97	100	107	118	106	103	99	95	116
1810	98	101	108	119	107	104	100	96	117
