Радиальный вентилятор ВР 100-45 №4,0

Конструктивное исполнение лопаток рабочего колеса: загнутые вперед Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания Количество лопаток рабочего колеса: 6

Посмотреть весь модельный ряд

Вентилятор пылевой ВР 100-45 №4, радиального типа среднего давления с односторонним всасыванием, изготавливается по 1-й конструктивной схеме (соединение рабочего колеса с двигателем напрямую). Рабочая среда – воздух и химически нейтральные газовоздушные смеси с запыленностью не более 0,6 кг/м³ и предельной температурой до +80°C. Пылевой вентилятор ВР 100-45 №4 применяется в системах вентиляции общеобменного типа, а также в составе различных технологических систем: аспирации, пневмотранспортировки сыпучих материалов с мелкодисперсной фракцией, на производстве железобетонных изделий, в черной и цветной металлургии, на лесопилках, а также на металло- и деревообрабатывающих предприятиях.

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

2,5 3,15 4 5 6,3 8 10 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Вентиляторы пылевые ВР 100-45 №4 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ех исп.
Скорость вращения, об/мин.	Ном. мощность, кВт	Ном. ток при 380В, А	Тип эл. двигателя *	Произв. Q min, м3/ч	Произв. Q max,  м3/ч	Полное даление Pv min, Па	Полное давление  Pv maх, Па	Масса вентилятора, кг	Марка	Кол-во в комплекте	Марка	Кол-во в комплекте
1500	5,5	11,7	112М4	1200	3400	500	690	90	ДО-40	4	ВР-201	4
3000	7,5	14,9	112М2	2470	5250	2600	2900	96
	11	21,2	132М2	2470	6945	2060	2900	116			ВР-202

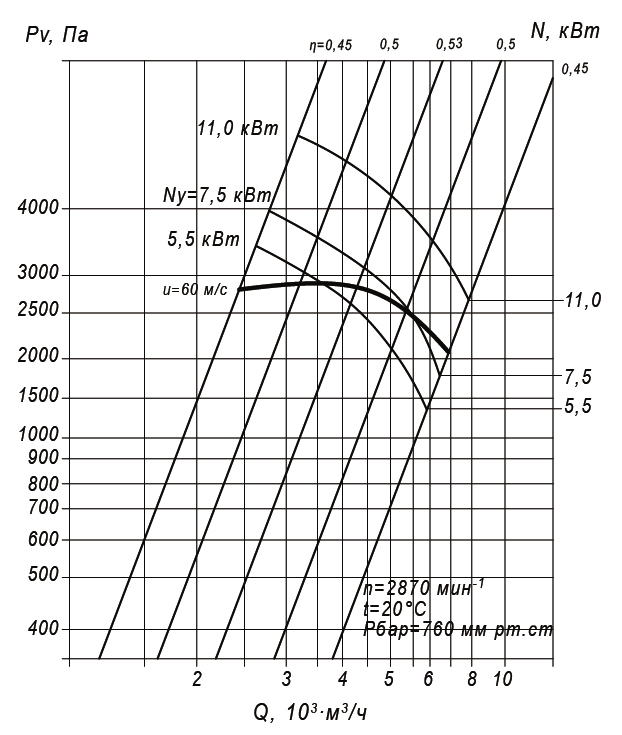

Аэродинамические характеристики радиального вентилятора ВР 100-45 №4 Исполнение 1

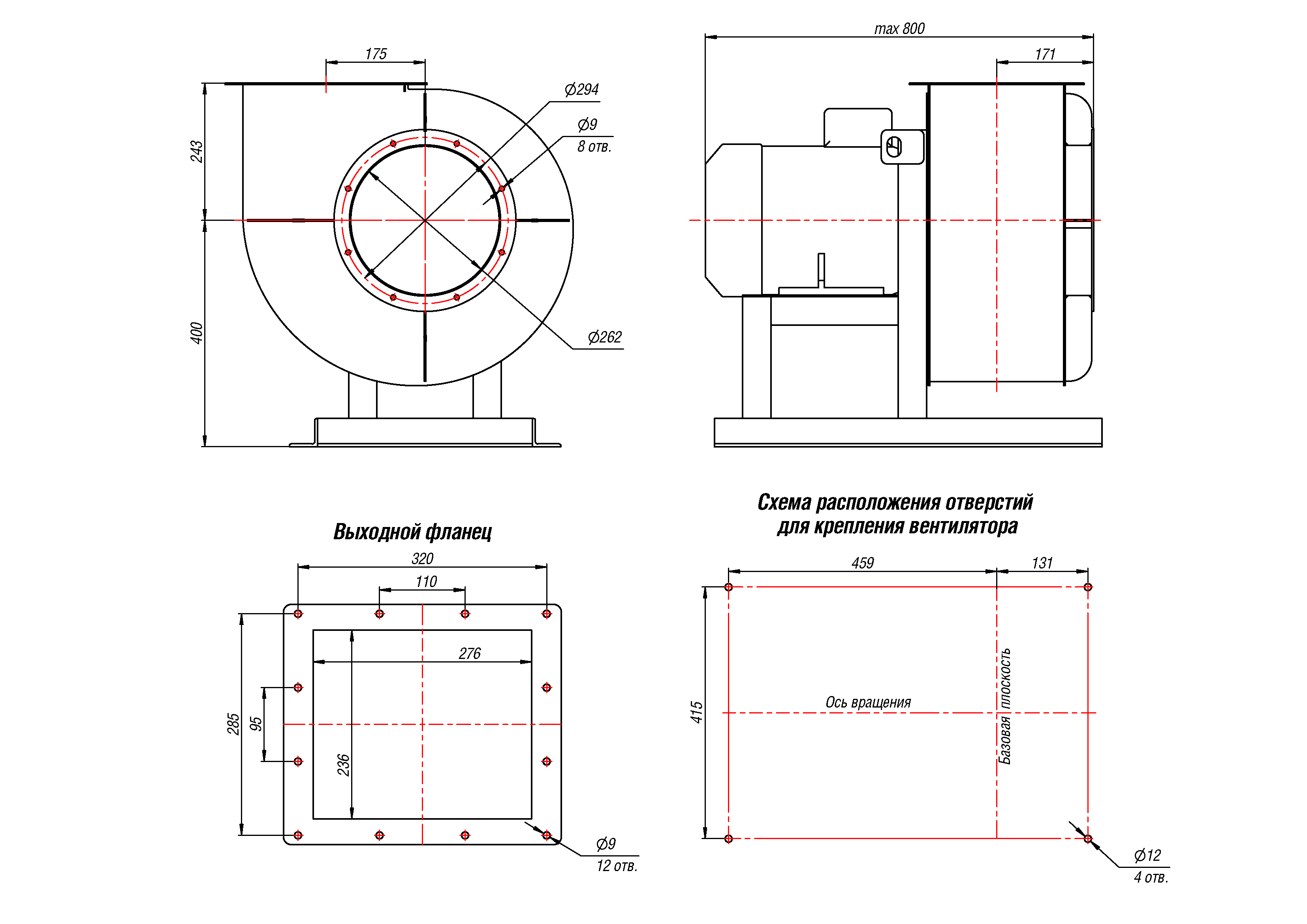

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №4, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №4 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
610	256	643	243	542	242	820	422	528	285	755	355



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
693	271	700	900	528	243	656	256	693	422	642	242



Акустические характеристики радиального вентилятора ВР 100-45 №4, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3000	89	92	97	102	103	99	97	92	107
