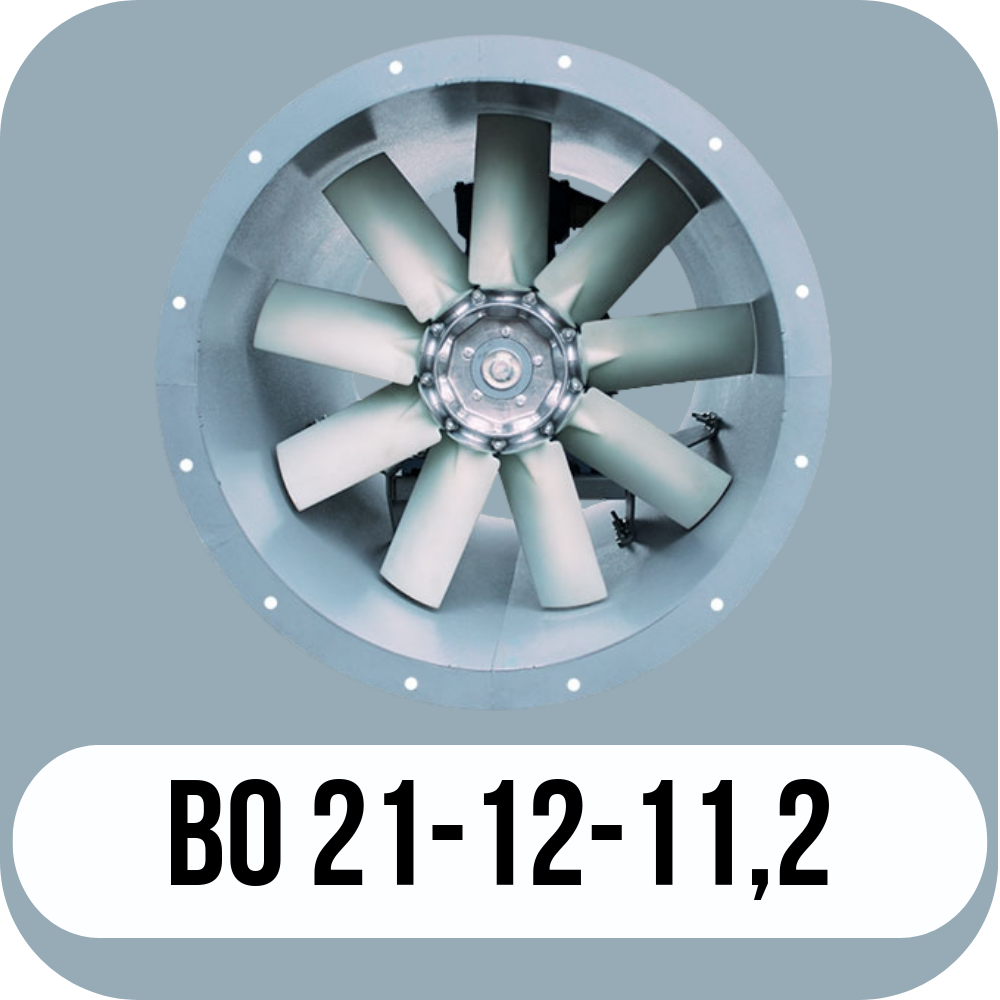

ВО 21-12-11,2

Для приточной и вытяжной вентиляции Общепромышленное и взрывозащищенное исполнение Корпус из окрашенной углеродистой стали Лопатки — из полиамида, усиленного стекловолокном



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5





Назначение

• Осевые вентиляторы ВО 21-12-11,2 предназначены для эксплуатации в условиях умеренного климата второй категории по ГОСТ 15150-69.
• Температурный диапазон окружающей среды: от -40°C до +40°C. Для холодных климатических условий возможна эксплуатация при температуре от -60°C до +45°C.
• Перемещаемая среда не должна содержать липких, абразивных или волокнистых веществ, а также паров, пыли или примесей, агрессивных по отношению к углеродистым сталям, алюминиевым сплавам и полиамидным материалам.
• Концентрация твёрдых примесей и пыли не должна превышать 0,1 г/м³.
• Среднее значение виброскорости внешних источников вибрации в месте установки не должно превышать 2 мм/с.



Технические характеристики ВО 21-12-11,2

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м³/ч	Q max, м³/ч	Pv max, Па	Pv min, Па	Масса, кг
								10-Н	1,1	750	16207	29605	115	45	96
11-Н	1,1	750	19478	31289	136	50	96
11-О	1,5	750	22611	34730	145	61	96
11-Р	2,2	750	23612	38216	154	74	111
11-С	2,2	750	25173	41402	163	87	111
11-Т	3	750	34730	48273	179	117	125
11-Х	4	750	38821	53962	189	146	139
12-Х	4	750	35009	56673	222	163	140
15-Х	5,5	750	34689	54107	276	147	155
10-Н	2,2	1000	24213	42922	204	92	98
11-Н	3	1000	26651	42653	252	93	132
11-О	4	1000	30854	47292	269	114	141
11-Р	4	1000	31944	51792	282	134	141
11-С	5,5	1000	34049	55980	298	160	164
12-С	5,5	1000	38652	57980	346	169	164
12-Т	7,5	1000	43684	66981	378	225	179
12-Х	11	1000	47094	76532	403	294	232
15-Х	11	1000	46122	71985	488	258	233
10-Е	4	1500	19952	41138	385	87	101
13-Е	5,5	1500	19321	41790	502	90	134
10-М	7,5	1500	28752	54431	465	151	162
10-Н	7,5	1500	33519	61108	484	186	163
11-Н	11	1500	40060	64424	576	211	171
11-О	15	1500	46504	71518	614	257	229
11-Р	15	1500	48222	78228	644	305	229
11-С	18,5	1500	51877	85441	690	364	247
14-C	22	1500	60388	88601	766	394	266
14-Т	30	1500	79338	101478	794	516	299
14-Х	37	1500	86490	112468	861	637	358
12-Х	37	1500	72006	115981	924	674	356
15-Х	45	1500	70000	108955	1119	596	397

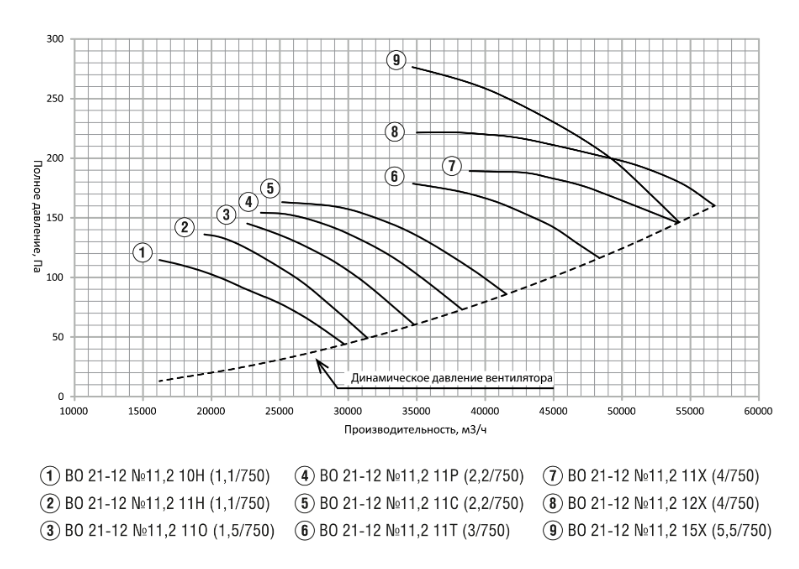

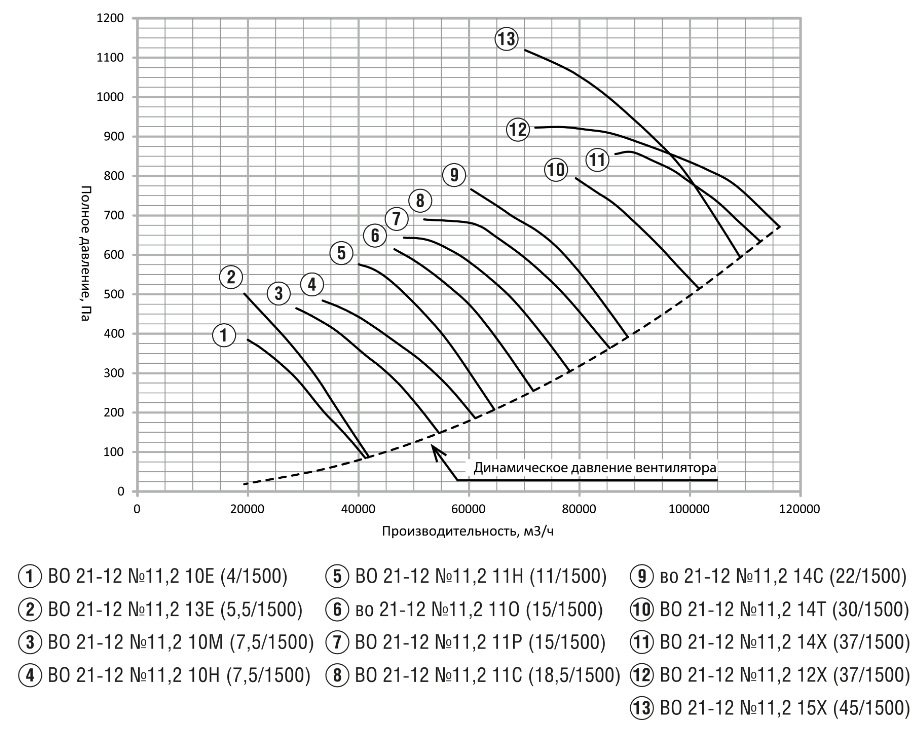

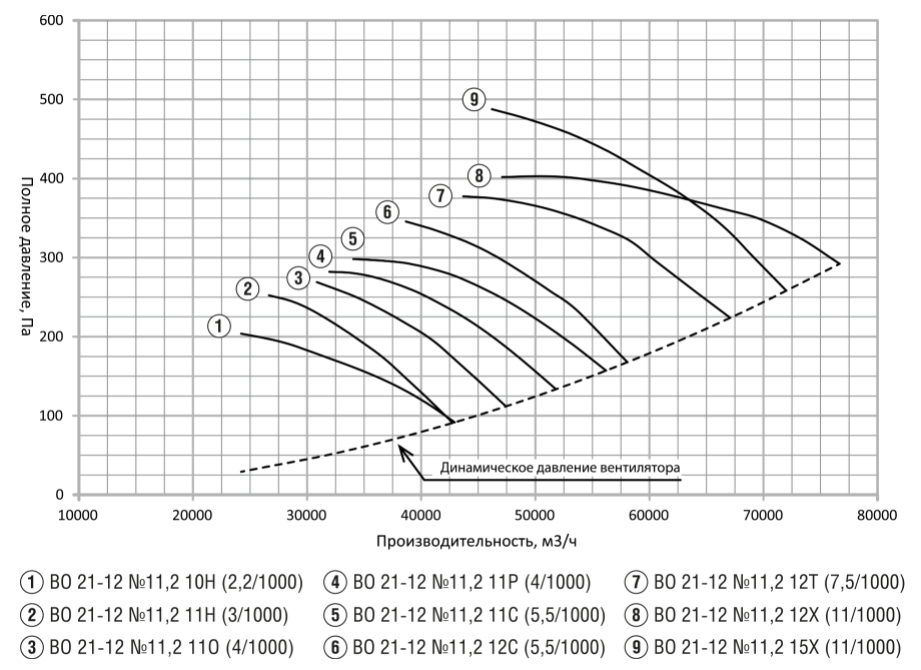

Аэродинамические характеристики ВО 21-12-11,2





Акустические характеристики осевого вентилятора ВО 21-12-11,2

Индекс колеса	Мощность двигателя, кВт	Частота, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц								Lpa, дБа
			63	125	250	500	1000	2000	4000	8000
10-Н	1,1	750	80	79	79	77	77	75	74	69	86
11-Н	1,1	750	81	79	77	77	77	76	75	69	86
11-О	1,5	750	81	79	77	76	77	76	74	69	86
11-Р	2,2	750	82	79	77	76	76	76	74	70	87
11-С	2,2	750	82	79	77	76	76	76	74	70	87
11-Т	3	750	84	81	79	77	77	76	75	71	88
11-Х	4	750	85	82	80	78	78	78	76	72	89
12-Х	4	750	86	83	81	78	78	78	77	72	90
15-Х	5,5	750	87	84	82	79	80	79	77	73	91
10-Н	2,2	1000	86	86	85	83	83	81	80	76	93
11-Н	3	1000	87	86	84	84	84	83	82	76	93
11-О	4	1000	88	85	83	83	83	83	81	76	93
11-Р	4	1000	89	86	84	83	83	83	81	76	93
11-С	5,5	1000	89	86	84	82	83	83	81	76	93
12-С	5,5	1000	89	86	84	83	83	83	81	76	94
12-Т	7,5	1000	90	87	85	83	83	83	81	77	94
12-Х	11	1000	92	89	87	85	85	84	83	79	96
15-Х	11	1000	93	90	88	86	86	85	84	80	97
10-Е	4	1500	96	97	95	95	92	89	88	84	103
13-Е	5,5	1500	96	99	97	96	94	90	89	84	104
10-М	7,5	1500	95	92	91	91	91	89	89	84	100
10-Н	7,5	1500	96	95	95	93	92	90	90	85	102
11-Н	11	1500	96	95	93	93	93	92	91	85	102
11-О	15	1500	97	94	92	92	92	92	90	85	102
11-Р	15	1500	98	95	93	92	92	92	90	85	102
11-С	18,5	1500	98	95	93	91	92	92	90	85	102
14-C	22	1500	99	96	94	93	94	93	91	85	104
14-Т	30	1500	101	98	96	94	94	94	92	87	105
14-Х	37	1500	102	99	97	94	95	94	92	88	106
12-Х	37	1500	101	98	96	94	94	93	92	88	105
15-Х	45	1500	102	99	97	95	95	94	93	89	106

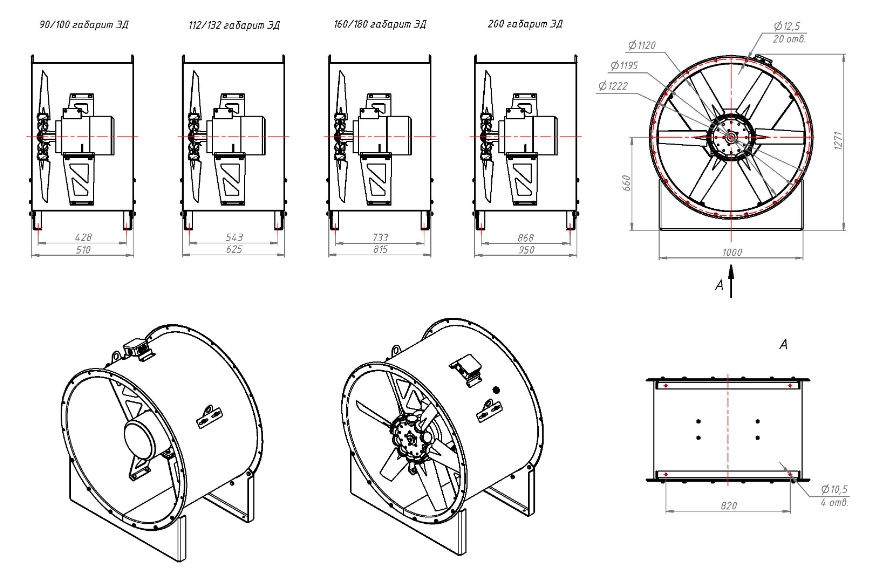

Габаритные и присоединительные размеры ВО 21-12-11,2
